将图转换为二维图

Question

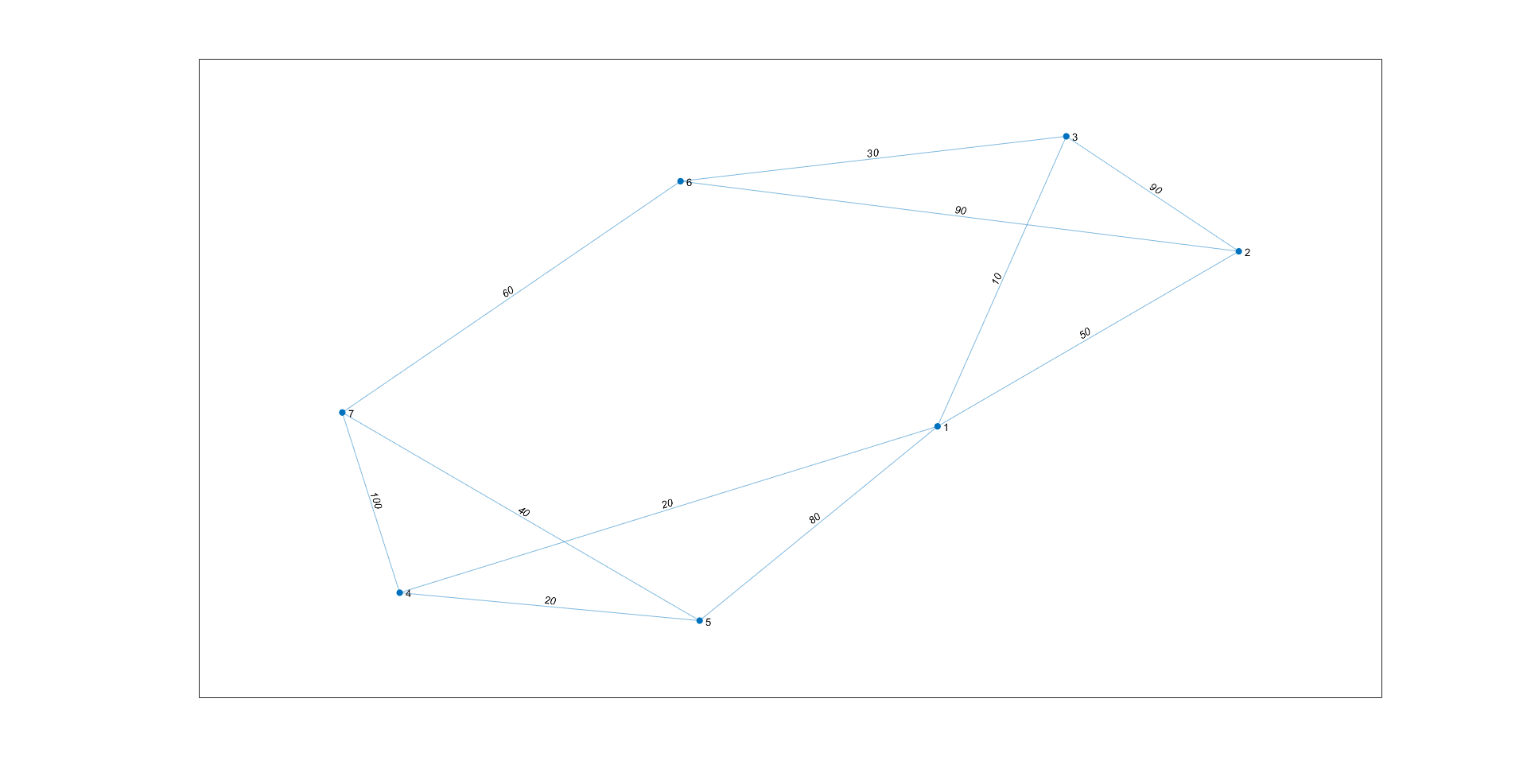

我想创建一个2D图，如下所示，

​

上面的图像是用MATLAB中的Graph (参考)创建的。

s = [1 1 1 1 2 2 3 4 4 5 6];
t = [2 3 4 5 3 6 6 5 7 7 7];
weights = [50 10 20 80 90 90 30 20 100 40 60];
G = graph(s,t,weights)
plot(G,'EdgeLabel',G.Edges.Weight)

该信息存储为graph的节点、边缘、边缘权重。我想要创建一个2D CAD绘图使用这些信息。线的长度可以使用边缘权重来指定。但是，我不知道如何从图中提取角度。据我所知，边的方向取决于为创建图形对象而选择的布局。我想要创建一个x，y坐标文件并导入到Autocad。

编辑:从下面解释的答案中，我了解到将边缘权重指定为长度并不简单。作为另一种选择，我希望从图像中获取节点的坐标，计算节点之间的距离，并将距离指定为边缘权重(忽略上面提供的权重)。通过坐标、节点连接和节点距离，我想以编程的方式生成一个一维CAD图形。

EDIT2:由于节点的坐标不能直接从MATLAB输出中获得，而且边缘权重(在原始输入中)不能作为边缘长度分配，所以我想尝试另一种方法。例如，如果这些是节点((75 25) (115 45) (90 60) (10 5) (45 0) (45 55) (0 25))的坐标，我希望计算坐标之间的欧几里德距离，并将距离赋值为边权。据我所知，dimension选项卡在AutoCAD中计算欧几里德距离。然而，我不知道如何分配这个输出作为边缘权重。

任何关于如何进行的建议将是非常感谢的。

Answer 1

首先，对于您的特定示例，不可能生成边权为直线长度的图形。

例如，如果节点1、2和3之间的距离为每个数组的距离：

• 1 → 2 = 50
• 1 → 3 = 10

那么距离2 → 3必须在40和60之间，否则三角形就不存在。而您的数组将此距离指定为90。

为了直观地演示这一点，如果要描绘一条长度为50的跨越节点1 & 2的线，如果在这条线的两端构造圆圈的半径等于节点1 → 3和2 → 3之间的距离，则这些圆圈必须相交才能存在三角形。

目前，对于您指定的权重，没有这样的交集：

​

​

因此，假设每个节点的任意位置，并将节点坐标作为函数的参数，您可以使用一个函数来构造所需的图，如下面的AutoLISP示例：

(defun graph ( pts sls tls wgt )
    (   (lambda ( l )
            (foreach x l (text (cdr x) (itoa (car x)) 0.0 1))
            (mapcar
               '(lambda ( a b c / p q r )
                    (setq p (cdr (assoc a l))
                          q (cdr (assoc b l))
                          r (angle p q)
                    )
                    (entmake (list '(0 . "LINE") (cons 10 p) (cons 11 q) '(62 . 8)))
                    (text
                        (mapcar '(lambda ( x y ) (/ (+ x y) 2.0)) p q)
                        (itoa c)
                        (if (and (< (* pi 0.5) r) (<= r (* pi 1.5))) (+ r pi) r)
                        2
                    )
                )
                sls tls wgt
            )
        )
        (mapcar 'cons (vl-sort (append sls tls) '<) pts)
    )
)
(defun text ( p s a c )
    (entmake
        (list
           '(0 . "TEXT")
            (cons 10 p)
            (cons 11 p)
            (cons 50 a)
            (cons 01 s)
            (cons 62 c)
           '(40 . 2)
           '(72 . 1)
           '(73 . 2)
        )
    )
)

当使用以下参数计算上述函数时(其中第一个参数指示七个节点的坐标)：

(graph
   '((75 25) (115 45) (90 60) (10 5) (45 0) (45 55) (0 25))
   '( 1  1  1  1  2  2  3  4   4  5  6)
   '( 2  3  4  5  3  6  6  5   7  7  7)
   '(50 10 20 80 90 90 30 20 100 40 60)
)

它将在AutoCAD中产生以下结果：

​

​

但是，如果希望通过每个提供的节点坐标之间的2D距离来确定权重，可以考虑以下AutoLISP函数：

(defun graph ( pts sls tls )
    (   (lambda ( l )
            (foreach x l (text (cdr x) (itoa (car x)) 0.0 1))
            (mapcar
               '(lambda ( a b / p q r )
                    (setq p (cdr (assoc a l))
                          q (cdr (assoc b l))
                          r (angle p q)
                    )
                    (entmake (list '(0 . "LINE") (cons 10 p) (cons 11 q) '(62 . 8)))
                    (text
                        (mapcar '(lambda ( x y ) (/ (+ x y) 2.0)) p q)
                        (rtos (distance p q) 2)
                        (if (and (< (* pi 0.5) r) (<= r (* pi 1.5))) (+ r pi) r)
                        2
                    )
                )
                sls tls
            )
        )
        (mapcar 'cons (vl-sort (append sls tls) '<) pts)
    )
)
(defun text ( p s a c )
    (entmake
        (list
           '(0 . "TEXT")
            (cons 10 p)
            (cons 11 p)
            (cons 50 a)
            (cons 01 s)
            (cons 62 c)
           '(40 . 2)
           '(72 . 1)
           '(73 . 2)
        )
    )
)

提供了一个节点坐标列表和两个连接节点列表：

(graph
   '((75 25) (115 45) (90 60) (10 5) (45 0) (45 55) (0 25))
   '(1 1 1 1 2 2 3 4 4 5 6)
   '(2 3 4 5 3 6 6 5 7 7 7)
)

这一职能将产生以下结果：

​

​

在这里，权重的准确性将取决于LUPREC系统变量在AutoCAD中的值(在上面的示例中被设置为4 )。您也可以通过在我的代码中向rtos函数提供精度参数来覆盖这一点，例如，对于3小数位的精度，表达式如下：

(rtos (distance p q) 2 3)
