Use structured activities to form logical groups. You can instantiate these activities as call behavior actions where needed.

Assume you have an activity <code>Login</code>

<a href="https://i.stack.imgur.com/Na1IB.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/Na1IB.png" alt="enter image description here"></a>

(the lying 8 is an invention of Enterprise Architect to indicate an embedded diagram; not UML standard)

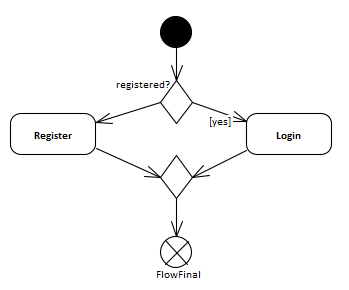

which looks inside like

<a href="https://i.stack.imgur.com/PrSnF.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/PrSnF.png" alt="enter image description here"></a>

(just very simplified).

Now you can instantiate that like

<a href="https://i.stack.imgur.com/Vkpmf.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/Vkpmf.png" alt="enter image description here"></a>

where the fork indicates the action is a call behavior.

Adding activity parameters it would even be possible to parametrize these. Just like you would do when calling a function in a programming language.

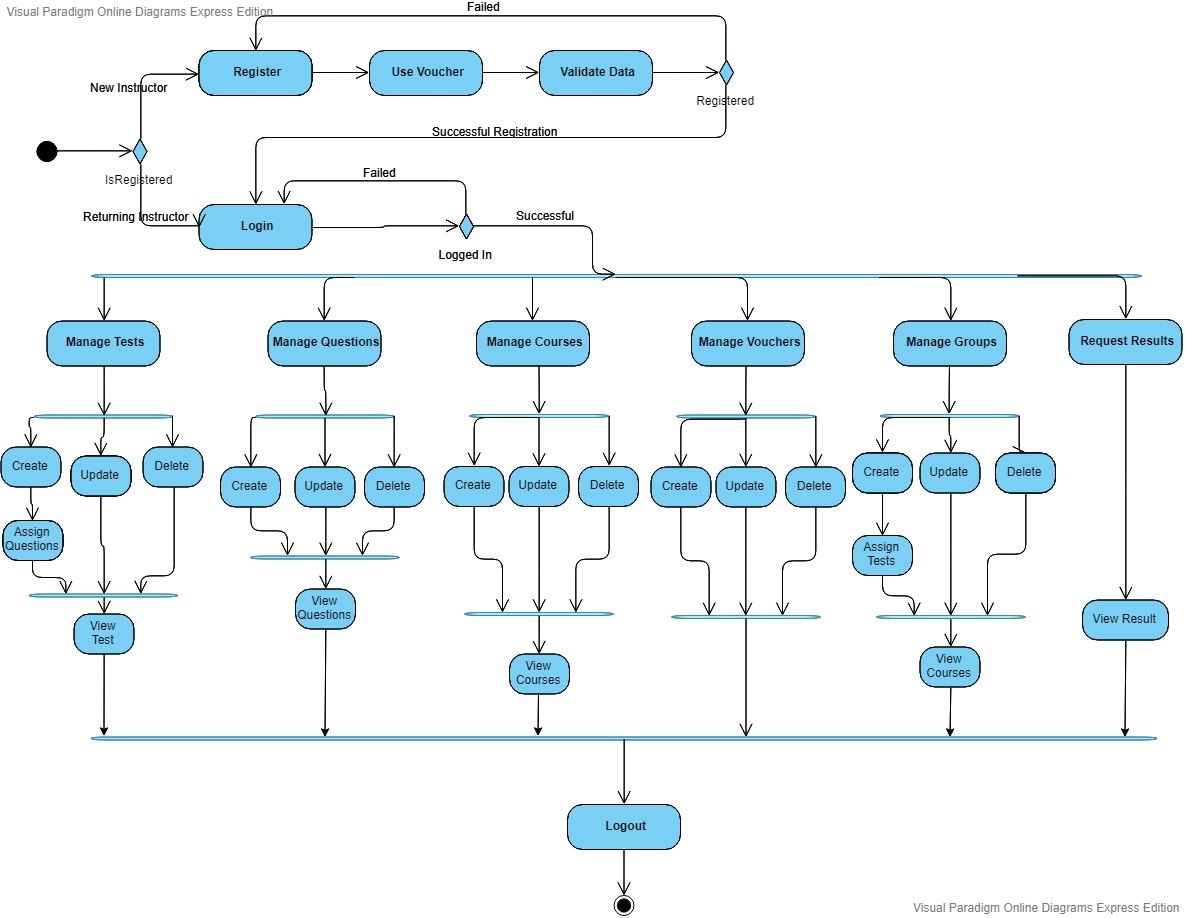

I'm working on my graduation project which is an online quiz website. now i'm drawing the UML activity diagram but it gets too complex and i can't add more details because at the end it must be printed in the project documentation in A4 papers.
can i split the diagram into multiple diagrams?. and if i did this should i repeat the login/registration actions in the beginning of each diagram?

<a href="https://i.stack.imgur.com/MD9i1.jpg" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/MD9i1.jpg" alt="enter image description here"></a>

Simplify an activity diagram
