OpenGL阴影地图移动版本不起作用

Question

摘要

在将 my OpenGL 3.3 (“桌面”)的游戏引擎移植到OpenGL ES 3.2 ("mobile")时遇到了问题。虽然everything在桌面上工作得很好，但在移动环境中一切都可以工作，但是影子映射。

我的问题很简单，：有人能在我共享的代码中发现问题吗，或者指出正确的路径？

上下文

我所有的引擎代码都是从应用层用C

• Apart编写的(我在桌面上使用glfw，在移动上使用glfm )，代码库是相同的:完全相同的代码是为桌面和mobile.

• The着色器编译的--除了#版本和精度默认值之类的注入头--在我的引擎中的platforms

• The阴影地图系统中，也是基于以下教程：https://learnopengl.com/Advanced-Lighting/Shadows/Point-Shadows

• ，我正在为桌面开发使用NVIDIA 1080，我正在使用全新的ASUS手机和一款旧的LG results.

进行测试，都运行Android 9，根据CPU-Z应用程序都支持OpenGL es3.2，都显示出完全相同的缺陷

• 。

截图

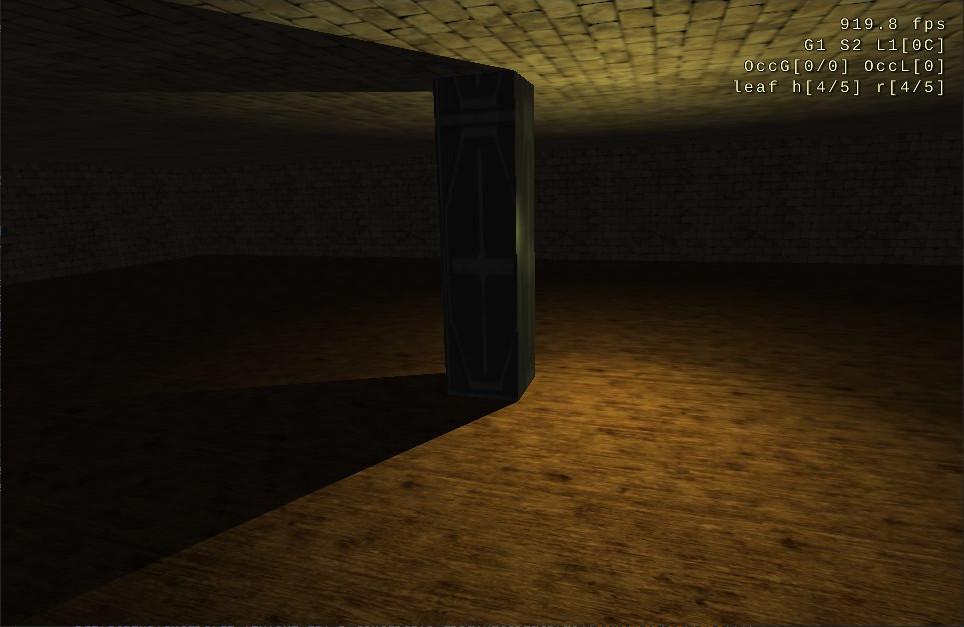

我非常简单的光测试级别在桌面上被正确地呈现。在中间的列的右边有一个黄色(不可见)的光，所以阴影应该投射到左边，如下面的桌面屏幕截图所示：

​

​

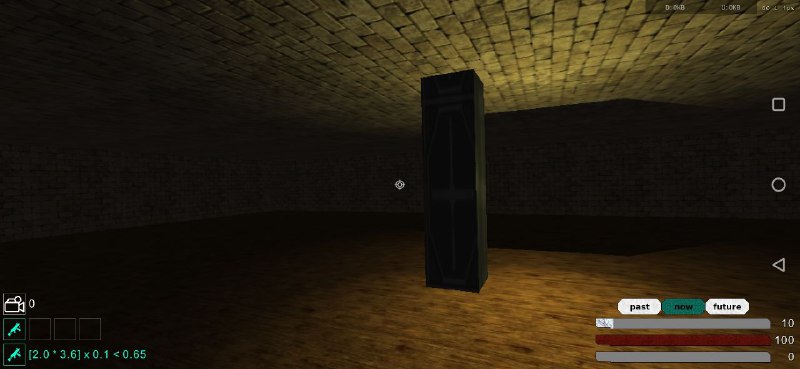

但在手机上却是大错特错：

​

​

正如你所看到的，手机上的阴影是“完全错误的”。它应该在左边，就像在桌面上一样，但它却走错了方向，看上去“被砍掉了”。

我自己的想法和行动

我已经非常小心地确保我的所有调用都可以在glDebugMessageCallback es3.2上使用，就像在OpenGL 3.3核心

• 上一样，我非常小心地确保OpenGL调用没有问题:我使用的是，在任何time
• Since上都没有错误--它“只工作”在桌面上，我觉得它背后的数学并不是错误的
• --我的引擎支持远程光影缓存作为性能优化，但是禁用它没有影响，所以这并不是问题的根源。

(希望)相关代码

C中的阴影映射设置

创建立方体映射纹理以保存阴影的代码：

static GLuint r_createShadowmapTexture() {
    GLuint tex;
    glGenTextures(1, &tex);
    glBindTexture(GL_TEXTURE_CUBE_MAP, tex);
    for (unsigned int i = 0; i < 6; ++i)
        glTexImage2D(GL_TEXTURE_CUBE_MAP_POSITIVE_X + i, 0, GL_DEPTH_COMPONENT32F, r_shadowSize, r_shadowSize, 0, GL_DEPTH_COMPONENT, GL_FLOAT, NULL);
    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);
    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_R, GL_CLAMP_TO_EDGE);
    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_COMPARE_MODE, GL_COMPARE_REF_TO_TEXTURE);
    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_COMPARE_FUNC, GL_GREATER);
    return tex;
}

为影子映射设置框架缓冲区的代码：

glGenFramebuffers(1, &r_shadowDepthMapFBO);
glBindFramebuffer(GL_FRAMEBUFFER, r_shadowDepthMapFBO);
glDrawBuffer(GL_NONE);
glReadBuffer(GL_NONE);
glBindFramebuffer(GL_FRAMEBUFFER, 0);

呈现阴影映射的代码：

static struct {
    vec3 centerOffset, up;
} const g_shadowMapTransforms[6] = {
    { {1.0f, 0.0f, 0.0f}, {0.0f, -1.0f, 0.0f} },
    { {-1.0f, 0.0f, 0.0f}, {0.0f, -1.0f, 0.0f} },
    { {0.0f, 1.0f, 0.0f}, {0.0f, 0.0f, 1.0f} },
    { {0.0f, -1.0f, 0.0f}, {0.0f, 0.0f, -1.0f} },
    { {0.0f, 0.0f, 1.0f}, {0.0f, -1.0f, 0.0f} },
    { {0.0f, 0.0f, -1.0f}, {0.0f, -1.0f, 0.0f} },
};

static void r_shadowMapPass(const point_light_t* light, GLuint cubemapTexture) {
    glEnable(GL_DEPTH_TEST);
    glEnable(GL_CULL_FACE);

    glDepthMask(GL_TRUE);

    glBindFramebuffer(GL_FRAMEBUFFER, r_shadowDepthMapFBO);
    glFramebufferTexture(GL_FRAMEBUFFER, GL_DEPTH_ATTACHMENT, cubemapTexture, 0);

    const float farPlane = min(r_far, light->radius);
    mat4x4 shadowProj;
    mat4x4_perspective(shadowProj, (float)M_PI_2, 1.0f, r_near, farPlane);
    mat4x4 shadowVP[6];
    for (int i = 0; i < 6; ++i) {
        vec3 center;
        vec3_add(center, light->origin, g_shadowMapTransforms[i].centerOffset);
        mat4x4 view;
        mat4x4_look_at(view, (float*)light->origin, center, (float*)g_shadowMapTransforms[i].up);
        mat4x4_mul(shadowVP[i], shadowProj, view);
    }

    rtech_shadowmap_enable();
    rtech_shadowmap_setLightPos((float*)light->origin);
    rtech_shadowmap_setFarPlane(farPlane);
    rtech_shadowmap_setShadowMatrices(shadowVP);
    render_entity_t* re = r_entities;

    glClear(GL_DEPTH_BUFFER_BIT);
    for (uint32_t i = 0; i < r_numEntities; ++i, ++re) {
        if (!re->castsShadow)
            continue;
        rtech_shadowmap_setModelMatrix(re->m);
        if (re->hasSolid) {
            const render_solids_t* const rs = r_solids + re->index;
            for (uint32_t j = 0; j < rs->count; ++j) {
                const uint32_t ao = rs->offset + j;
                r_renderBlock(ao, rs, j);
            }
        } else {
            render_model_t* const rm = &r_models[re->index];
            for (uint32_t j = 0; j < rm->count; ++j)
                r_renderArrayObject(rm->arrayObjects[j], rm->numIndices[j]);
        }
    }

    glDepthMask(GL_FALSE);
}

在桌面上，我在所有着色器(顶点、几何图形和片段)前缀如下：

#version 330 core

在移动设备上，我在所有着色器前加上以下前缀：

#version 320 es
precision highp float;
precision highp int;
precision highp sampler2D;
precision highp samplerCubeShadow;

阴影地图顶点着色器：

layout (location = 0) in vec3 aPos;

uniform mat4 gModel;

void main()
{
    gl_Position = gModel * vec4(aPos, 1.0);
}

阴影地图几何着色器：

layout (triangles) in;
layout (triangle_strip, max_vertices=18) out;

uniform mat4 gShadowMatrices[6];

out vec4 FragPos; // FragPos from GS (output per emitvertex)

void main()
{
    for(int face = 0; face < 6; ++face)
    {
        gl_Layer = face; // built-in variable that specifies to which face we render.
        for(int i = 0; i < 3; ++i) // for each triangle's vertices
        {
            FragPos = gl_in[i].gl_Position;
            gl_Position = gShadowMatrices[face] * FragPos;
            EmitVertex();
        }
        EndPrimitive();
    }
}

阴影地图片段着色器：

in vec4 FragPos;

uniform vec3 gLightPos;
uniform float gFarPlane;

void main()
{
    // get distance between fragment and light source
    float lightDistance = length(FragPos.xyz - gLightPos);

    // map to [0;1] range by dividing by gFarPlane
    lightDistance = lightDistance / gFarPlane;

    // write this as modified depth
    gl_FragDepth = lightDistance;
}

实际使用影子地图的点光传递的摘录：

...
uniform samplerCubeShadow gShadowCubeMap;
uniform float gFarPlane;
...

float ShadowCalcSinglePass(vec3 fragPos, vec3 lightPos) {
    vec3 fragToLight = fragPos - lightPos;
    float currentDepth = (length(fragToLight) - (0.005 * gFarPlane)) / gFarPlane;
    return texture(gShadowCubeMap, vec4(fragToLight, currentDepth));
}

我知道这是一个非常开放的问题，涉及到很多代码。我试图提供必要的相关信息，我可以分享更多，如果需要或要求！

更新1

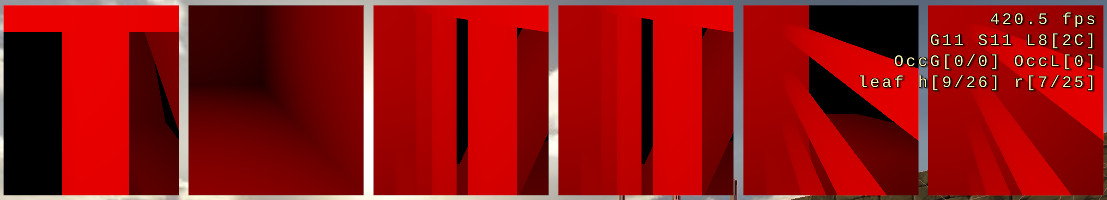

根据@MichaelKenzel的建议，我尝试将影子地图呈现到屏幕上。如下图所示，这在桌面上非常有效。然而，在手机上，这显示了一个“全红色”阴影地图，它(因为我的着色器做1.0样例)纹理()函数是为每个像素返回0。然而，从上面的“错误”图像上可以看到，在某个地方存在阴影，因此这似乎是从深度缓冲区以这种方式读取数据的一个问题。注意事项：下面的图像来自一个与上面的测试级别不同的测试级别，一个具有更复杂的阴影

​

in vec2 TexCoord0;

uniform samplerCube gTexture;
uniform int gSide;

out vec4 FragColor;

void main()
{
    vec3 vec;
    switch (gSide) {
    case 0:     vec = vec3(1.0, TexCoord0.xy); break;
    case 1:     vec = vec3(-1.0, TexCoord0.xy); break;
    case 2:     vec = vec3(TexCoord0.x, 1.0, TexCoord0.y); break;
    case 3:     vec = vec3(TexCoord0.x, -1.0, TexCoord0.y); break;
    case 4:     vec = vec3(TexCoord0.xy, 1.0); break;
    case 5:     vec = vec3(TexCoord0.xy, -1.0); break;
    default:    vec = vec3(1.0, 0.0, 0.0); break;
    }

    FragColor = vec4(vec3(1.0, 0.0, 0.0) * (1.0 - texture(gTexture, vec).r), /*alpha*/ 1.0);
}

呈现影子映射的代码--调试四元图：

void r_debugPassShadowMap2() {
    if (!r_shadowmapDebug.initialized) {
        r_shadowmapDebug.initialized = true;

        const float margin = 16;
        const float mapWidth = (r_windowWidth - (margin * 7.f)) / 6.f;
        mat4x4 t, s;
        mat4x4_translate(t, 1, 1, 0); // quad verts range from -1x-1x0 to 1x1x0
        mat4x4_identity(s);
        s[0][0] = s[1][1] = s[2][2] = mapWidth / 2;
        mat4x4 m;
        mat4x4_mul(m, s, t);

        mat4x4 p;
        mat4x4_ortho(p, 0, (float)r_windowWidth, (float)r_windowHeight, 0, -1, 1);

        for (uint32_t i = 0; i < 6; ++i) {
            mat4x4 v;
            mat4x4_translate(v, margin + (margin + mapWidth) * i, margin, 0);
            mat4x4 mv;
            mat4x4_mul(mv, v, m);
            mat4x4_mul(r_shadowmapDebug.sideWVP[i], p, mv);
        }
    }

    glDisable(GL_DEPTH_TEST);
    glDisable(GL_CULL_FACE);
    glDisable(GL_BLEND);
    rtech_shadowmapdebug_enable();
    glActiveTexture(GL_TEXTURE0);
    glBindTexture(GL_TEXTURE_CUBE_MAP, r_shadowmapDebug.texture);
    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_COMPARE_MODE, GL_NONE);
    for (uint32_t i = 0; i < 6; ++i) {
        rtech_shadowmapdebug_setWVP(r_shadowmapDebug.sideWVP[i]);
        rtech_shadowmapdebug_setSide(i);
        glBindVertexArray(r_quadAO);
        glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, NULL);
    }
    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_COMPARE_MODE, GL_COMPARE_REF_TO_TEXTURE);
}

更新2-第一次部分修复

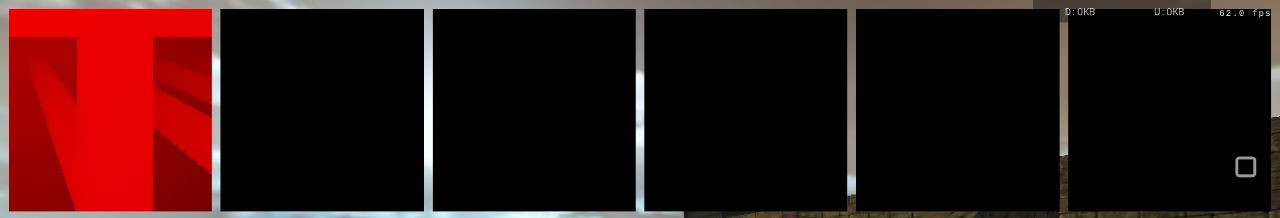

由于@MorrisonChang的链接，我尝试了一些不同的东西，这带来了巨大的不同:我将GL_TEXTURE_MAG_FILTER和GL_TEXTURE_MIN_FILTER设置为GL_LINEAR，以获得阴影地图的纹理。当我把它改为GL_NEAREST时，我突然在手机上得到了更多的结果！然而，如下图所示，由于某种原因，它只呈现在一张脸上，而不是全部6张脸！但至少我又向前走了一步！

​

​

Answer 1

我找到了答案，(对我来说)这是令人费解的，但我发现它是根据规格。当我改变了我的几何图形着色器之后，我立刻让它工作起来：

void main()
{
    for(int face = 0; face < 6; ++face)
    {
        gl_Layer = face; // built-in variable that specifies to which face we render.
        for(int i = 0; i < 3; ++i) // for each triangle's vertices
        {
            FragPos = gl_in[i].gl_Position;
            gl_Position = gShadowMatrices[face] * FragPos;
            EmitVertex();
        }
        EndPrimitive();
    }
}

对此：

void emitFace(mat4 m) {
    for(int i = 0; i < 3; ++i)
    {
        FragPos = gl_in[i].gl_Position;
        gl_Position = m * FragPos;
        EmitVertex();
    }
    EndPrimitive();
}

void main()
{
    gl_Layer = 0;
    emitFace(gShadowMatrices[0]);

    gl_Layer = 1;
    emitFace(gShadowMatrices[1]);

    gl_Layer = 2;
    emitFace(gShadowMatrices[2]);

    gl_Layer = 3;
    emitFace(gShadowMatrices[3]);

    gl_Layer = 4;
    emitFace(gShadowMatrices[4]);

    gl_Layer = 5;
    emitFace(gShadowMatrices[5]);
}

显然，通过for循环变量分配给gl_Layer是在OpenGL ES中不起作用的事情！

在这一页上，https://www.khronos.org/registry/OpenGL-Refpages/es3/html/gl_Layer.xhtml写着

如果着色器静态地为gl_Layer分配值，则启用分层呈现模式。

它还说：

如果几何级不对gl_Layer进行静态分配，则片段阶段中的输入gl_Layer将为零。

但它并没有说“您不应该为gl_Layer分配一个非静态值”，编译器也根本没有发出警告！

在OpenGL核心中，规范实际上说的是完全相同的东西：https://www.khronos.org/registry/OpenGL-Refpages/gl4/html/gl_Layer.xhtml

但是，无论如何，我的NVIDIA驱动程序都支持动态分配给gl_Layer，因为这样做，我从来没有意识到它是错误的.
