从模式创建ERD？

Question

我被告知要创建一个ERD图，如下所示

The college keeps track of each student’s name, student number, social security
number, address, phone, date-of-birth, and gender.

– Each programme is described by a programme code, name, description, duration
(number of years), level, and the cost.

– Each module has a module code, name, description, duration (number of weeks),
level (introductory, intermediate, advance).

– Grade stores student number, module code, and a letter grade (A, B, C, D, E, F).

Each program enrolls students. Students then register modules. At the end of the
study duration of a module students receive their grades.

我为每个实体创建了属性

Student
(sNmber, SSN, sName, address, phone, DOB, gender)

Programme
(pCode, name, description, duration, level, cost)

Module
(mCode, name, description, duration, level)

Grade
(sNumber, mCode, grade)

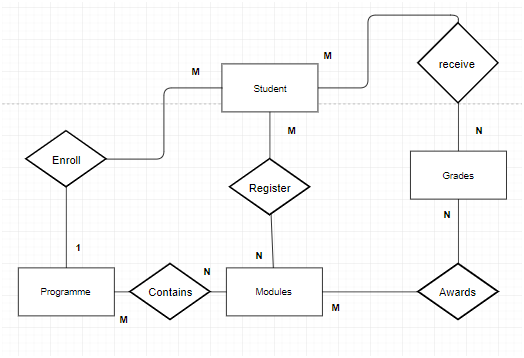

我的最后一个图表和实体关系一样，我知道我必须将M:N关系分解成两个1:M。Contains - programme_ Modules (pCode, mCode)

但我的图表似乎脱离了连接模块和学生的年级？

我对此非常陌生，所以非常感谢你的指点。

​

​

Answer 1

第一件事是，“模式”还不足以被称为模式。虽然钥匙对你来说是显而易见的，但它们还没有被识别出来。充其量，这是一种描述，也是一种不完整的描述。例如：如果它是一个模式，M::N问题将被解决，表将被命名，所有的键都将被识别。

在ERD中，您没有显示所需的属性。接下来，您需要显示哪些属性是键。

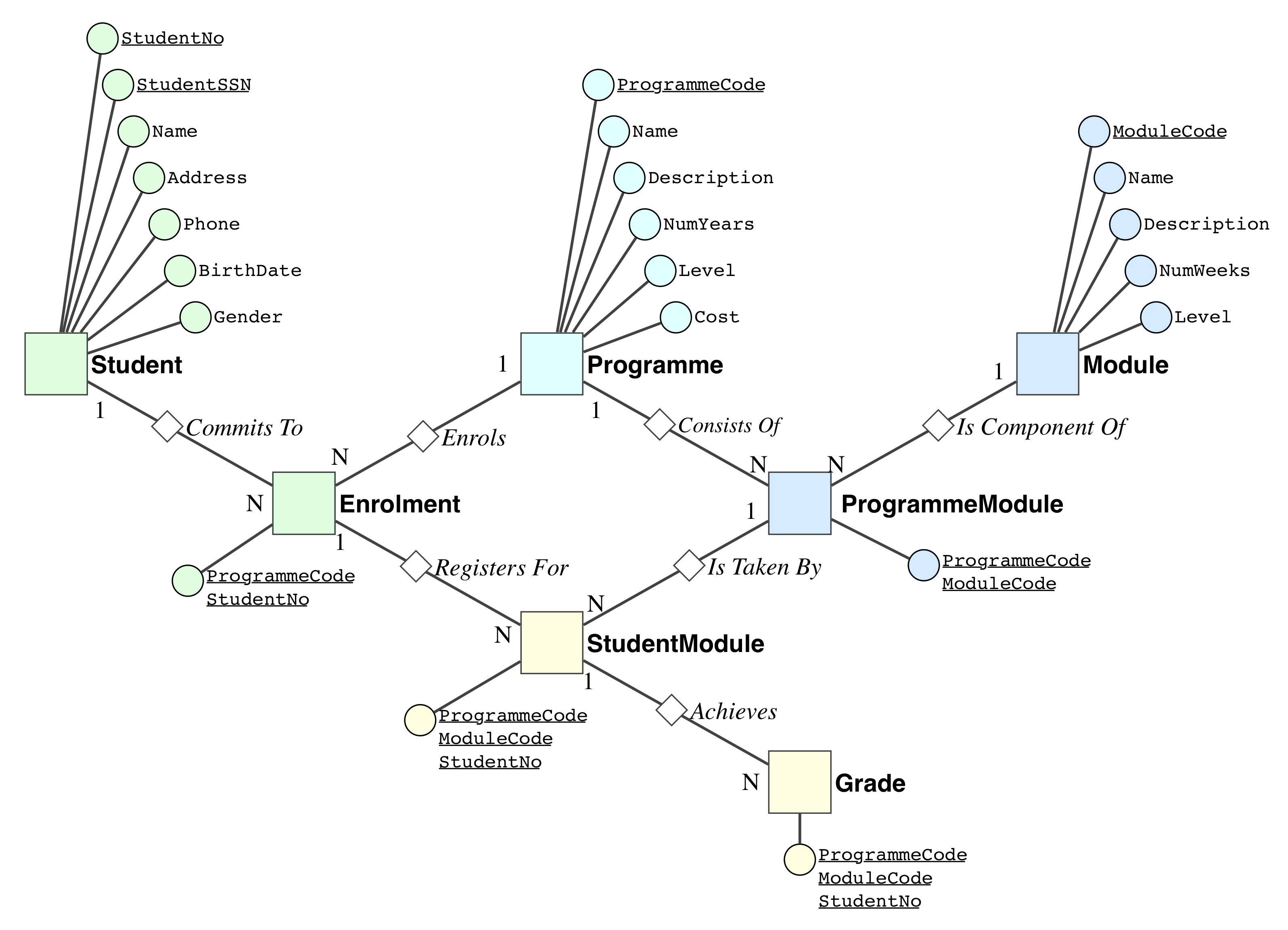

ERD

这是一个ERD，使用了一些改进的符号，建立在您的描述。

​

​

请注意关系键：

• 它们是复合材料
• 他们必须：

- **prevent duplicate rows**
- enforce **Relational Integrity**, which is logical (as distinct from Referential Integrity, which is physical)

，例如，我们希望约束学生注册一个模块，该模块在他注册的程序中。

​

关系数据模型

显然，ERD是非常有限的，它没有能力在关系数据模型中显示所有可能的和需要的定义。而且，正如所证明的那样，它很快就会变得拥挤。

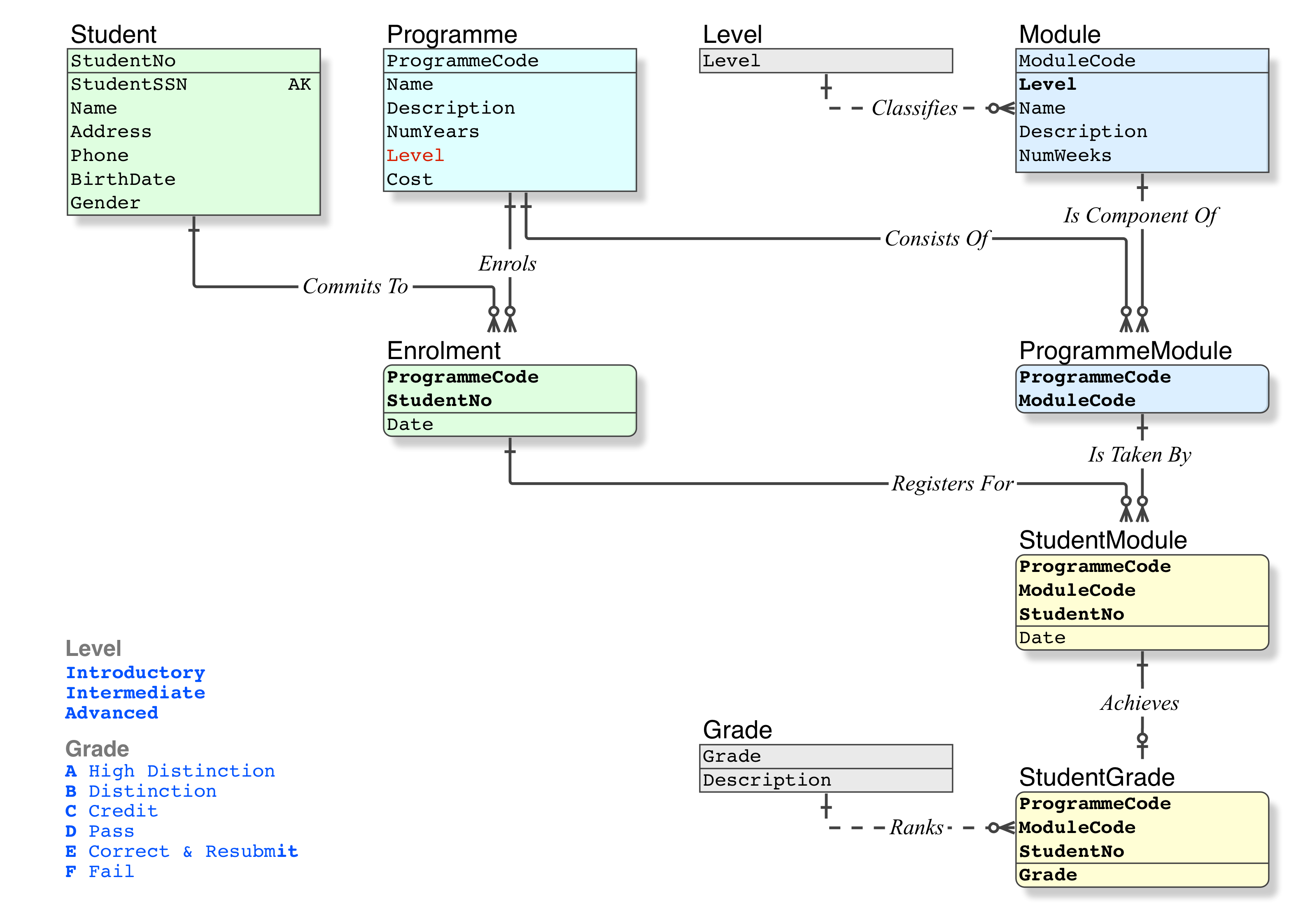

教授关系数据库的ERD是相当荒谬的。在现实世界中，我们不使用ERD来建模数据，而是使用自1993年以来的关系数据建模标准IDEF1X。这就是看起来的样子。

​

注·记法

• 我所有的数据模型都是用IDEF1X呈现的。
• 我的IDEF1X简介是初学者必备的读物。

注·内容

• 主键和备用键都是显式的。
• Level in Module是可以理解的。Level in Programme并不清楚。它可能与前者有某种关系，也可能没有。
• 谓词可以直接从模型中读取。如果你需要它们的文字形式，请问。
