具有HT12D信号的3v继电器触发锁存

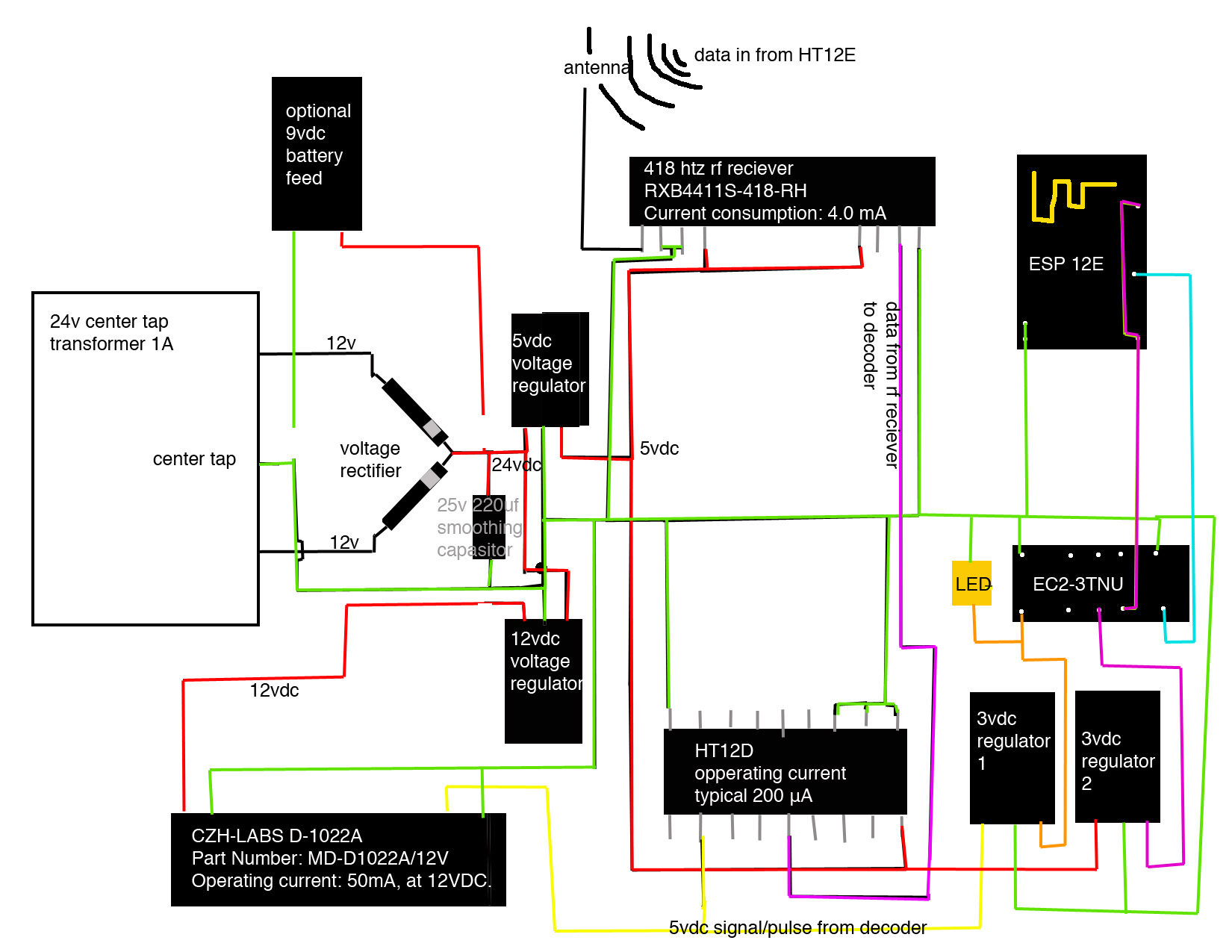

我是通过射频发射机从HT12E发送信号到rf接收机，然后是HT12D。这一切都很好，来自HT12D的数据信号被发送到CZH-LabsD-1022A(用于填充一个池)。脉冲触发CHZ上的继电器，所以工作正常。我想做的是从HT12D接收相同的脉冲/信号，并通过3 3vdc调节器(目前在5 3vdc)发送它，然后通过EC2-3TNU锁存继电器发送。然后，该继电器将打开电源到ESP12E，后者将连接到wifi并向ThingSpeak发送一条消息，即接收到原始信号并触发池填充继电器。问题是，即使来自HT12D的信号读取3 3vdc并在接收到信号时亮起一盏LED灯，它也不会触发锁存继电器。我正在附上一个示意图，以显示我的项目的布线。
概括地说:来自HT12D的5 5vdc (转换为3 5vdc)信号将点燃一个发光二极管，但不会触发一个3 5vdc锁存继电器EC2-3TNU。我想我可能是平滑电容器的大小后，中心抽头整流，但如果我连接ESP12E高达3 3vdc和激活的信号，发光二极管仍然亮起来，但锁定继电器不会接合。
我被迷糊了！有人能想到为什么3 3vdc信号没有激活锁存继电器吗？我需要一个更大的电容器吗？锁存继电器可以工作，因为如果我用3vdc引线点击它，它就会触发。这与代码无关，所以我没有提供任何代码。虽然一旦ESP12E被激活，连接到wifi并上传到ThingSpeak，ESP被编码为打开一个输出引脚来激活锁存继电器复位引脚，关闭该ESP直到下一个信号输入。
任何解决这个问题的建议或工作都将不胜感激。我无法创建标记，而为HT12D或HT12E创建的标记将非常有用。
回答 1
Stack Overflow用户
发布于 2019-11-03 01:35:39

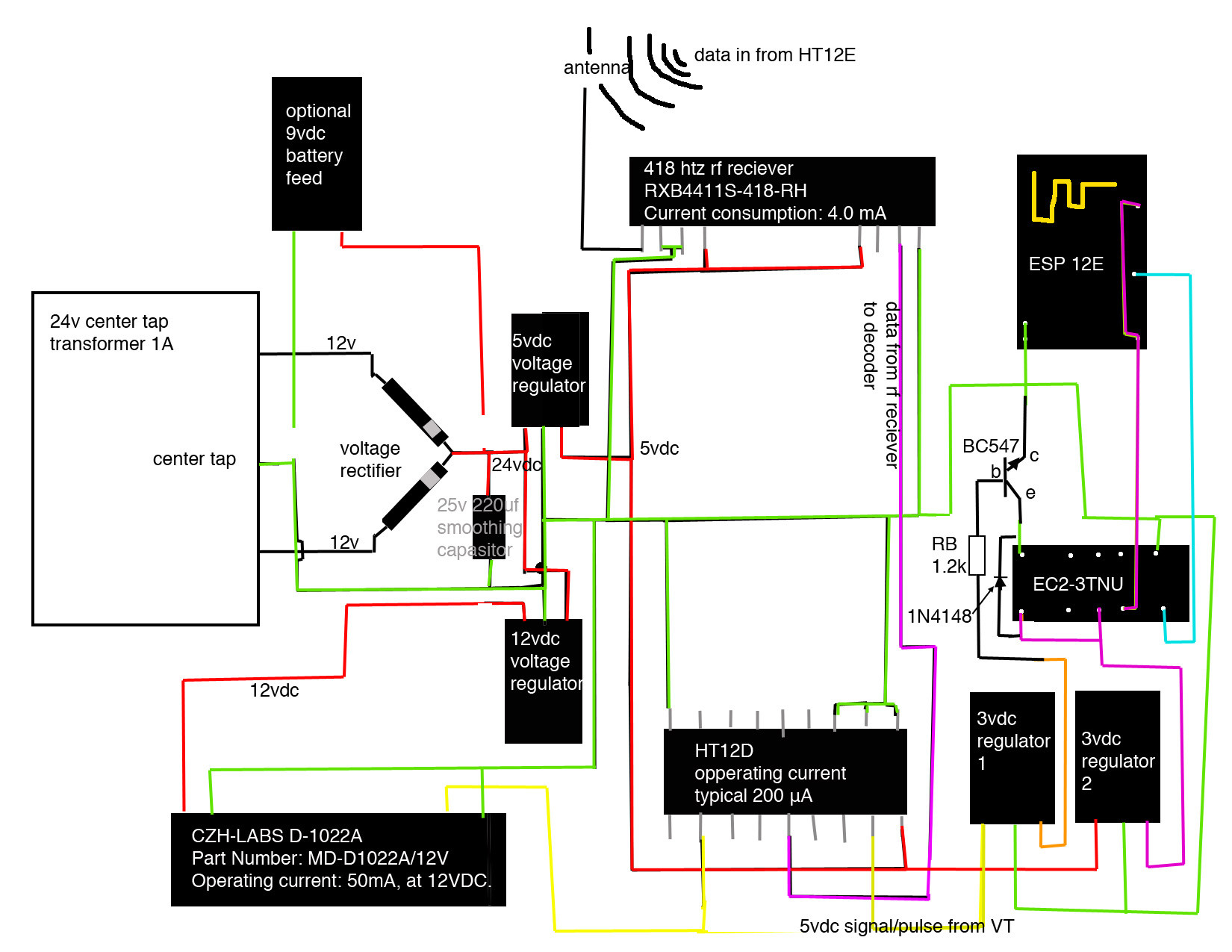

我弄明白了。刚刚增加了一个晶体管，二极管和电阻器。
https://stackoverflow.com/questions/58601613
