OpenOCD闪光/运行Altera旋风IV

Question

我想用OpenOCD运行。无论我需要什么样的文件从quartus，但执行应该由OpenOCD完成。我目前正试图用sof文件来完成它。quartus为程序员使用的那种。

更多的提示闪现它也是受欢迎的。

是与openbcd?一起使用的.sof文件吗？

我的主板是"Altera FPGA学习板EP4CE6E22C8N和USB Blaster程序员“品牌是zrTech。

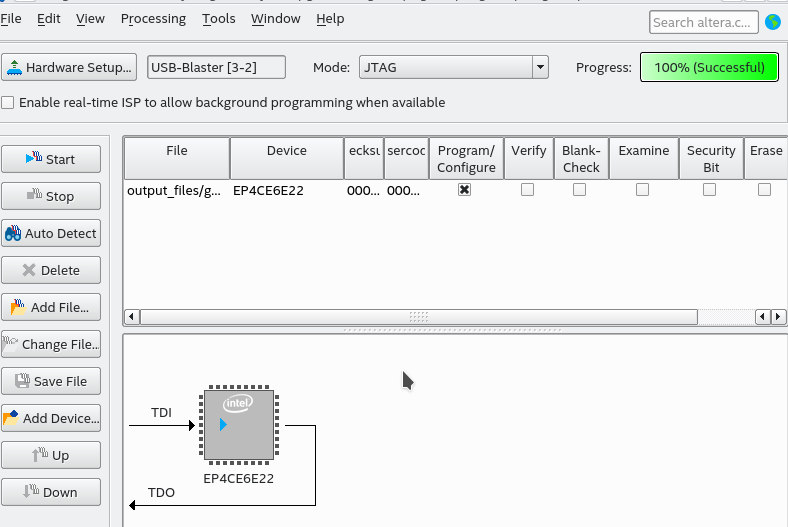

在Quartus中，这种配置有时用于执行它(sof file)，但也不是每次都能执行。但当它开始运作时，它继续这样做：

，这就是我目前收集到的，似乎很好的东西(除了注释)：

altera_ep4ce6e22.cfg：

interface usb_blaster
usb_blaster_lowlevel_driver ftdi
transport select jtag
set CHIPNAME ep4ce6mb
set FPGA_TAPID 0x020f10dd

jtag newtap $CHIPNAME tap -irlen 10 -ircapture 0x01 -irmask 0x3 -expected-id $FPGA_TAPID

##no errors but not sure about those
pld init
init

## Some stuff I tried with the errors of the results ###
#pld load 0 project.sof  ###Error: invalid subcommand "load 0 project.sof"
#program project.sof ###Error: ** Unable to reset target **

在上面的状态中，这是我得到的输出(命令在那里等待-它不返回)：

###: openocd -f altera_ep4ce6e22.cfg
Open On-Chip Debugger 0.10.0
Licensed under GNU GPL v2
For bug reports, read
        http://openocd.org/doc/doxygen/bugs.html
Warn : Adapter driver 'usb_blaster' did not declare which transports it allows; assuming legacy JTAG-only
Info : only one transport option; autoselect 'jtag'
Warn : Transport "jtag" was already selected
Info : usb blaster interface using libftdi
Info : This adapter doesn't support configurable speed
Info : JTAG tap: ep4ce6mb.tap tap/device found: 0x020f10dd (mfg: 0x06e (Altera), part: 0x20f1, ver: 0x0)
Info : 'pld init' has already been called
Warn : gdb services need one or more targets defined

知道我该怎么做才能让这件事成功吗？

谢谢你的帮助。

Answer 1

据我所知，OpenOCD不支持直接编程sof文件(这些是专有的Altera格式)。

相反，从Quartus生成一个SVF文件(参见677.html)，并使用OpenOCD svf命令对其进行编程。

Answer 2

我对所有试图这样做的人的补充答复是：

正如David已经回答的，您需要SVF文件:这是我的完整文件，如果您需要的话。目前quartus拒绝对其进行编程，但是openocd可以很好地处理该文件。它由“文件”菜单中的“程序员”对话框创建。接下来，我寻找由makefile创建它的可能性，我在某个地方看到了Makefile。

(资料来源：f32c在Github上的应用)

壳牌：

openocd -f altera_ep4ce6e22.cfg

涉及的两个文件都驻留在执行目录中。

我的新altera_ep4ce6e22.cfg：

interface usb_blaster
usb_blaster_lowlevel_driver ftdi
set CHIPNAME ep4ce6mb
set FPGA_TAPID 0x020f10dd

jtag newtap $CHIPNAME tap -irlen 10 -ircapture 0x01 -irmask 0x3 -expected-id $FPGA_TAPID

init
scan_chain
svf -tap $CHIPNAME.tap project.svf ###<<<svf file by quartus programmer same
exit
