统一自定义编辑器处理2D视图的DrawWireArc

Question

当使用2D视图时，我试图让Handles.DrawWireArc以正确的方向显示。所以线弧和线是对着摄像机的。

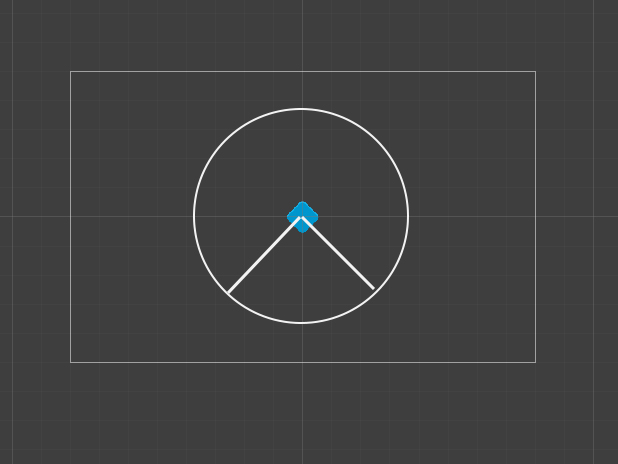

通过Photoshop的魔力，这就是我想要完成的。

​

​

但是现在不管我在DrawWireArc的DrawWireArc参数中放了什么，我不能让它在Y上旋转，这样它就可以面对相机。

这就是我最后的结局：

​

​

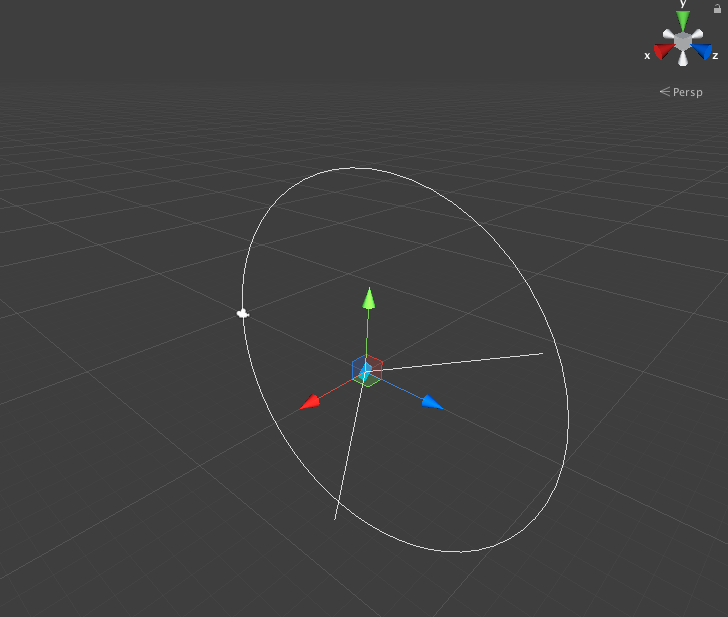

在3D中观看时

​

​

有人能看出我做错了什么吗？

[CustomEditor(typeof(FieldOfView))]
public class FieldOfViewEditor : Editor
{
    private FieldOfView _fieldOfView;

    private void OnEnable()
    {
        _fieldOfView = (FieldOfView) target;
    }

    void OnSceneGUI()
    {
        Handles.color = Color.white;
        Handles.DrawWireArc(_fieldOfView.transform.position, Vector3.left, Vector3.forward, 360, _fieldOfView.viewRadius);

        Vector3 viewAngleA = DirFromAngle(_fieldOfView.transform, -_fieldOfView.viewAngle / 2, false);
        Vector3 viewAngleB = DirFromAngle(_fieldOfView.transform, _fieldOfView.viewAngle / 2, false);

        Handles.DrawLine(_fieldOfView.transform.position, _fieldOfView.transform.position + viewAngleA * _fieldOfView.viewRadius);
        Handles.DrawLine(_fieldOfView.transform.position, _fieldOfView.transform.position + viewAngleB * _fieldOfView.viewRadius);

        Handles.color = Color.red;
        foreach (Transform visibleTarget in _fieldOfView.visibleTargets)
        {
            Handles.DrawLine(_fieldOfView.transform.position, visibleTarget.position);
        }

    }

    public Vector3 DirFromAngle(Transform _transform, float angleInDegrees, bool angleIsGlobal)
    {
        if (!angleIsGlobal)
            angleInDegrees += _transform.eulerAngles.y;

        return new Vector3(Mathf.Sin(angleInDegrees * Mathf.Deg2Rad), 0, Mathf.Cos(angleInDegrees * Mathf.Deg2Rad));
    }
}

Answer 1

关于第一个问题：

您希望普通是Vector3.forward，而是 be Vector3.right。所以把他们转到

Handles.DrawWireArc(_fieldOfView.transform.position, Vector3.forward, Vector3.right, 360, _fieldOfView.viewRadius);

然后是第二个(行)

因为你想要使用Z轴，所以你必须在你的角度矢量中切换Y和Z，并将Cos反转。

if (!angleIsGlobal)
    // Use Z rotation here as well
    angleInDegrees += _transform.eulerAngles.z;

return new Vector3(Mathf.Sin(angleInDegrees * Mathf.Deg2Rad), -Mathf.Cos(angleInDegrees * Mathf.Deg2Rad), 0);

现在用G.

public float viewAngle = 60;
public float viewRadius = 1;

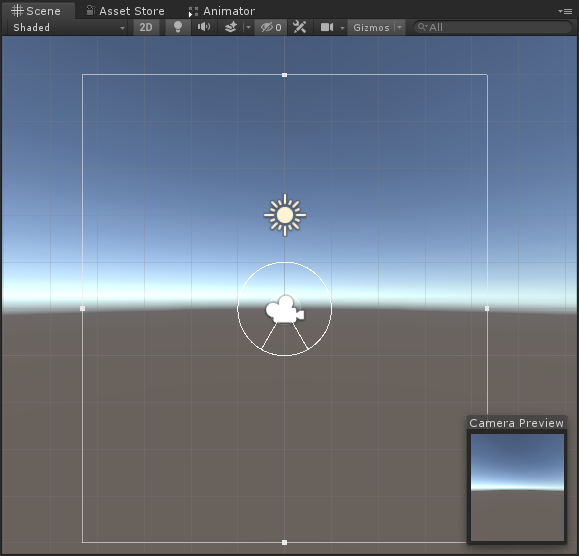

看起来像是

​

​

请注意，所有这些目前只有在相机与世界坐标对齐时才能工作。

一旦相机能够旋转，您可能会使用camera.tranform.forward, camera.transform.right作为DrawWireArc。

然后，你将不得不考虑相机的方向，也考虑到角度和线的图纸。
