如何在Magick.NET中创建8位BMP？

Question

使用Magick.NET-Q8-任意。我想转换现有的TIFF图像为灰度8 bpp BMP图像。我试过这个：

byte[] input = <existing TIFF image>;
using (var image = new MagickImage(input))
{
    image.Grayscale();
    image.ColorType = ColorType.Palette;
    image.Depth = 8;
    image.Quantize(new QuantizeSettings() { Colors = 256,  DitherMethod = DitherMethod.No });

    byte[] result = image.ToByteArray(MagickFormat.Bmp);

    return result;
}

在FastStone查看器中，图像被报告为8位，但是在文件属性>详细信息中，图像报告为位深度: 32。我要在这里8点。我可以在Paint.NET中转换这个图像，当我选择“位深度:8位”时，新图像将正确地显示文件属性中的8位深度。

因此，Paint.NET创建了正确的8位位图.如何用Magick.NET做这件事？

Answer 1

Windows将所有压缩的 BMP文件显示为32位，与其实际位深度相反。

我不知道它是否是一个bug，但我更接近于称它为bug。

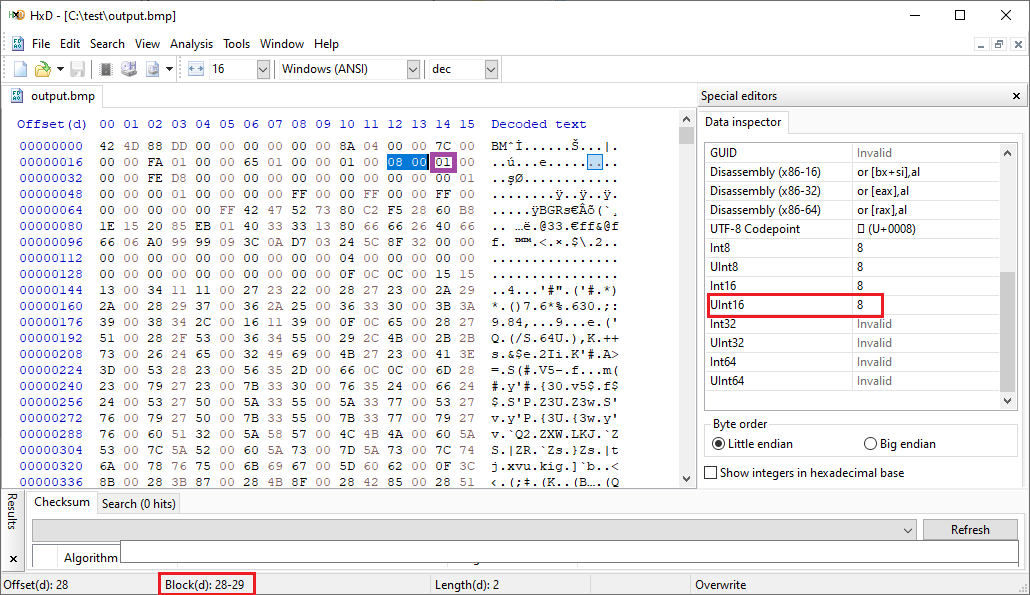

因为；在用代码创建了一个8bpp BMP文件之后，当我用二进制编辑器打开该文件时，在位图头结构中，我看到每个像素字段值(块28-29)必须是8。另外，下一个字节01 (偏移量30)意味着用游程编码压缩的数据是一种简单的无损数据压缩算法。

​

​

因此，我可以说，您用Magick.NET生成的图像没有问题，它当然是一个8bpp BMP图像文件，但是压缩了。

与Magick.NET的默认设置不同，Paint.NET似乎生成未压缩的BMP文件，这就是为什么由于Windows的怪异，您会看到不同的位深度。

要解决这个问题，您可以禁用压缩，这样属性对话框中显示的位深度值将是您所期望的值。

image.Settings.Compression = CompressionMethod.NoCompression;
byte[] result = image.ToByteArray(MagickFormat.Bmp);

Answer 2

看来那是不可能的。image.Depth = 8和image.BitDepth(8)都不起作用。可能是根目录在：

// ImageMagick.MagickImage.NativeMethods.X{ver.}
[DllImport("Magick.Native-Q8-x{ver.}.dll", CallingConvention = CallingConvention.Cdecl)]
public static extern void MagickImage_SetBitDepth(IntPtr Instance, UIntPtr channels, UIntPtr value);

或

// ImageMagick.MagickImage.NativeMethods.X{ver.}
[DllImport("Magick.Native-Q8-x{ver.}.dll", CallingConvention = CallingConvention.Cdecl)]
public static extern void MagickImage_WriteStream(IntPtr Instance, IntPtr settings, ReadWriteStreamDelegate writer, SeekStreamDelegate seeker, TellStreamDelegate teller, ReadWriteStreamDelegate reader, out IntPtr exception);

看起来它不能创建8位.bmp，尽管.png没有问题。

var original = @"D:\tmp\0.tif";
var copy = @"D:\tmp\0.bmp";

using (var image = new MagickImage(original))
{
    image.Grayscale();
    image.ColorType = ColorType.Palette;
    image.Quantize(new QuantizeSettings() { Colors = 256, DitherMethod = DitherMethod.No });
    byte[] result = image.ToByteArray(MagickFormat.Png8);
    File.WriteAllBytes(copy, result);
}
Console.WriteLine("Press 'Enter'..."); // one have 8 bits .png here
Console.ReadLine();
using (var image = new MagickImage(copy))
{
    byte[] result = image.ToByteArray(MagickFormat.Bmp3);
    File.WriteAllBytes(copy, result);
} // but ends up with 32 bits .bmp again here

我还注意到

image.Quantize(new QuantizeSettings() { Colors = 16, DitherMethod = DitherMethod.No });

产生4位结果。渐进式增长带来32位，但绝不是8位。
