红宝石中的angle_between问题

Question

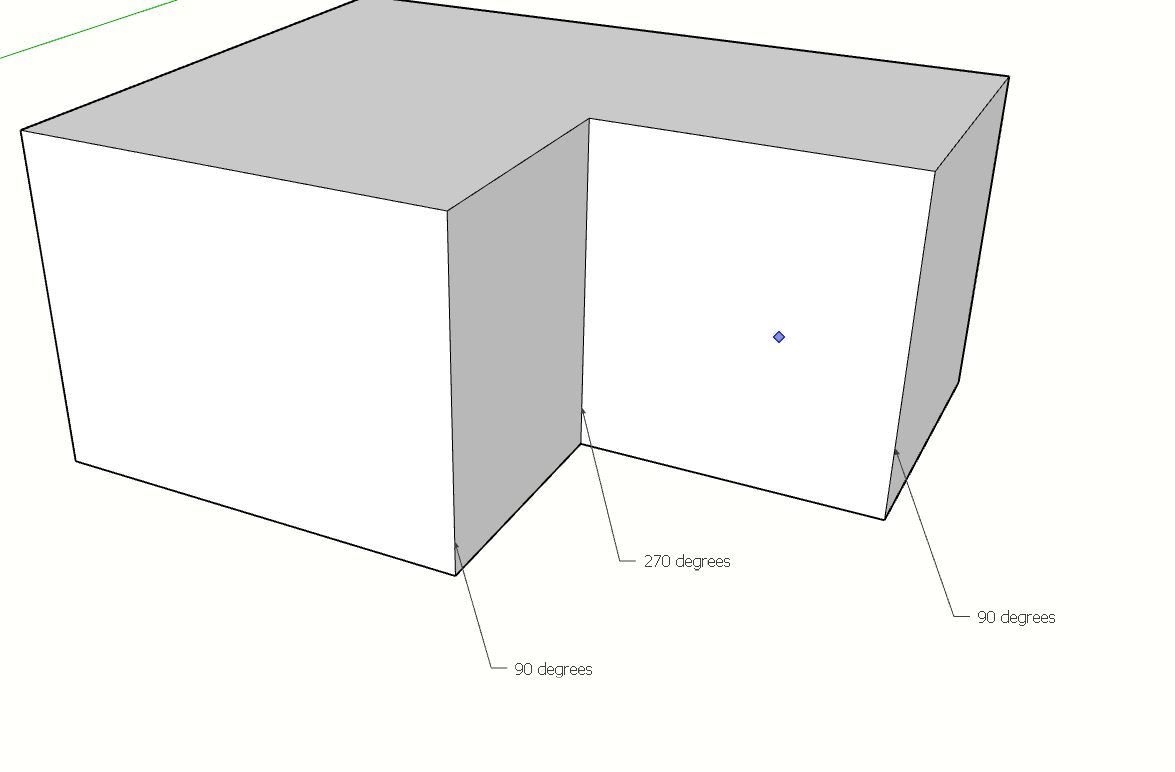

男人们想知道是否有人能帮忙解决红宝石素描的问题。我试图区分内部角和外部角之间的差异，以获得两个不同的角度，如下图所示。

​

​

这是我正在使用的代码，它为所有人返回相同的角度？

puts (sel[0].faces[0].normal.angle_between (sel[0].faces[1].normal)).radians

Answer 1

下面是一个代码示例，用于验证所选边缘是否为“凹”或“凸”。

如何使用：

1. 创建.rb文件(例如，将其命名为“凹-卷积..rb”)，并复制和粘贴下面的代码。然后将文件放在SketchUp插件文件夹中.

Selected Edge Concave or Convex?

1. 通过访问Plugins or Extension Menu ->
2. 激活Sketchup中的工具

1. 完成了！如果您选择了由两个边使用的单个SketchUp边，则会提示消息，说明该边是凹的还是凸的。

。

此外，请记住重新命名模块，以使其独特，以便您的红宝石脚本发挥与其他脚本在插件文件夹。

module DevName
  module ToolName
    class Main
      def activate
        model = Sketchup.active_model
        selection = model.selection
        edges = selection.grep(Sketchup::Edge)
        first_edge = edges[0]

        if first_edge.nil?
          line1 = "Select a 'single edge' used by two faces\n"
          line2 = 'to determine if the edges is concave or convex.'
          msg = line1 + line2
          UI.messagebox(msg, MB_OK)
          Sketchup.active_model.select_tool(nil)
          return
        end

        msg = if concave?(first_edge)
                'Selected Edge is concave'
              else
                'Selected Edge is convex'
              end

        UI.messagebox(msg, MB_OK)
        Sketchup.active_model.select_tool(nil)
      end

      # Return true if edge is concave and returns false if convex
      def concave?(edge)
        faces = edge.faces
        if faces.length != 2
          line1 = "Select a 'single edge' used by two faces\n"
          line2 = 'to determine if the edges is concave or convex.'
          msg = line1 + line2
          UI.messagebox(msg, MB_OK)
          Sketchup.active_model.select_tool(nil)
          return
        end

        fn1 = faces.first.normal
        fn2 = faces.last.normal
        if !fn1.parallel?(fn2)
          vector = fn1 * fn2
          vector.samedirection?(edge.line[1]) == edge.reversed_in?(faces[0])
        end
      end
      # # #
    end
    unless defined?(@loaded)
      UI.menu('Plugins').add_item('Selected Edge Concave or Convex?') do
        Sketchup.active_model.select_tool(DevName::ToolName::Main.new)
      end
      @loaded = true
    end
  end
end
