LiveCharts -连接缺失点

Question

我正在使用LiveCharts在同一张图上绘制几个线条图。一些图表缺少数据点。

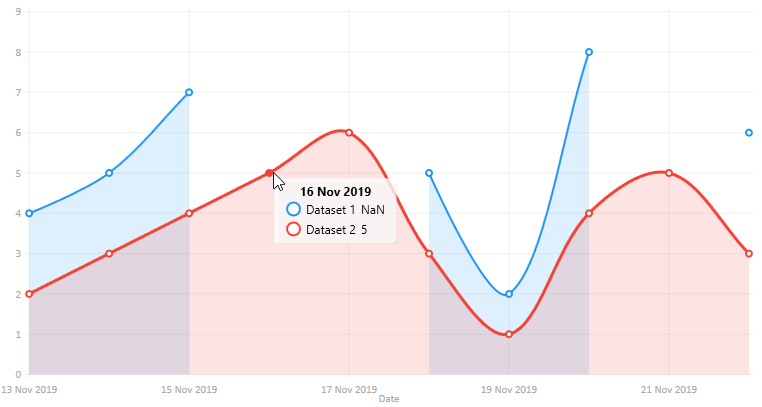

带间隙的电流图：

​

​

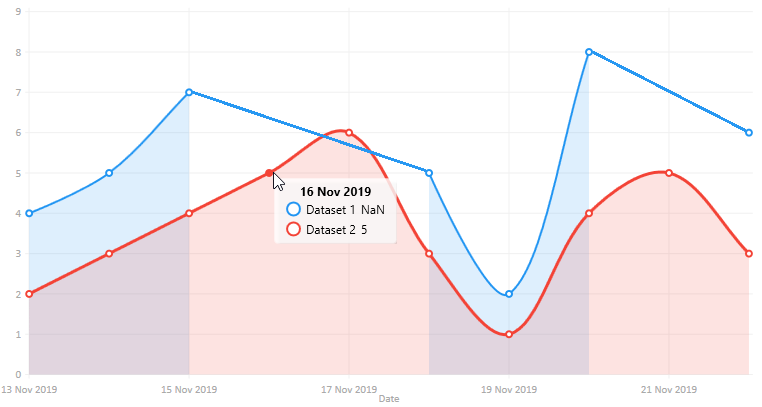

我想跨越这些差距：

如果可能的话，的目标：

​

​

MainWindow.xaml

<Window x:Class="LiveChartsTest.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:lvc="clr-namespace:LiveCharts.Wpf;assembly=LiveCharts.Wpf"
        mc:Ignorable="d"
        Title="MainWindow" Height="450" Width="800">
    <Grid>
        <lvc:CartesianChart Series="{Binding Series}">
            <lvc:CartesianChart.AxisX>
                <lvc:Axis Title="Date" Labels="{Binding Labels}"/>
            </lvc:CartesianChart.AxisX>
        </lvc:CartesianChart>
    </Grid>
</Window>

MainWindow.xaml.cs

using LiveCharts;
using LiveCharts.Wpf;
using System;
using System.Windows;

namespace LiveChartsTest
{
    public partial class MainWindow : Window
    {
        public MainWindow()
        {
            InitializeComponent();

            // Create date labels
            Labels = new string[10];
            for (int i = 0; i < Labels.Length; i++)
            {
                Labels[i] = DateTime.Now.Add(TimeSpan.FromDays(i)).ToString("dd MMM yyyy");
            }

            Series = new SeriesCollection
                {
                    new LineSeries
                    {
                        Title = "Dataset 1",
                        Values = new ChartValues<double>
                        {
                            4,
                            5,
                            7,
                            double.NaN,
                            double.NaN,
                            5,
                            2,
                            8,
                            double.NaN,
                            6
                        }
                    },
                    new LineSeries
                    {
                        Title = "Dataset 2",
                        Values = new ChartValues<double>
                        {
                            2,
                            3,
                            4,
                            5,
                            6,
                            3,
                            1,
                            4,
                            5,
                            3
                        }
                    }
                };

            DataContext = this;
        }

        public SeriesCollection Series { get; set; }
        public string[] Labels { get; set; }


    }
}

有什么方法可以用LiveCharts来完成吗？

Answer 1

这看起来更像是一个数学三角问题，在这个问题中，你必须找出缺失点的坐标，并将它们添加到SeriesCollection中，这样你就可以得到碎片之间的平面擦拭接头。

考虑以下基于您的图表的解释性图片：

​

在X和Y之间，我们必须推导出两个点，A和B (我们知道需要两者之间，因为我们可以从X<代码>E 211>和E 112Y<代码>E 213之间的间隔推断出这两个点，或者我们可以简单地计算初始集合中的d14s)。A，&B，，Y坐标可以用我们已经知道的和角度α很容易地推导出来。我们期待着计算出、BB‘、和_AA’\x大小(加上y与索引之间的距离，应该表示最终的A和BE 230)。

我们基本上知道的是：tan(α)= XZ‘区/区B’y=区区/区，A‘y=区区/ZY区/ZY区

为了简单起见，让我们假设X轴和Y轴中的所有间隔等于1，我将在后面再讨论这个问题。

现在我们确实知道了，xz，xz，zy，，(xz是x和y之间的区别，zy是基本上有多少NaN在其中)，所以我们可以很容易地计算出，BB‘，，，。

• |BB'| =(x_y/_~_~_

在这里，上面解释的基本实现是什么样子(代码应该是不言自明的)：

public partial class MainWindow : Window
{

    public MainWindow()
    {
        InitializeComponent();
        // Create date labels
        Labels = new string[10];
        for (int i = 0; i < Labels.Length; i++)
        {
            Labels[i] = DateTime.Now.Add(TimeSpan.FromDays(i)).ToString("dd MMM yyyy");
        }

        var chartValues = new ChartValues<double>
        {
            4,
            5,
            7,
            double.NaN,
            double.NaN,
            5,
            2,
            8,
            double.NaN,
            6
        };
        Series = new SeriesCollection
        {
            new LineSeries
            {
                Title = "Dataset 1",
                Values = ProcessChartValues(chartValues)
            },
            new LineSeries
            {
                Title = "Dataset 2",
                Values = new ChartValues<double>
                {
                    2,
                    3,
                    4,
                    5,
                    6,
                    3,
                    1,
                    4,
                    5,
                    3
                }
            }
        };

        DataContext = this;
    }

    private ChartValues<double> ProcessChartValues(ChartValues<double> chartValues)
    {
        var tmpChartValues = new ChartValues<double>();
        double bornLeft =0, bornRight=0;
        double xz = 0, zy = 0, xy = 0;
        bool gapFound = false;
        foreach (var point in chartValues)
        {
            if (!double.IsNaN(point))
            {
                if (gapFound)
                {
                    // a gap was found and it needs filling
                    bornRight = point;
                    xz = Math.Abs(bornLeft - bornRight);
                    for (double i = zy; i >0; i--)
                    {
                        tmpChartValues.Add((xz / zy) * i + Math.Min(bornLeft, bornRight));
                    }

                    tmpChartValues.Add(point);
                    gapFound = false;
                    zy = 0;
                }
                else
                {
                    tmpChartValues.Add(point);
                    bornLeft = point;
                }
            }
            else if(gapFound)
            {
                zy += 1;
            }
            else
            {
                zy += 1;
                gapFound = true;
            }
        }
        return tmpChartValues;
    }

    public SeriesCollection Series { get; set; }
    public string[] Labels { get; set; }
}

在这里，输出：

​

​

现在回到我们的区间大小，注意到由于我们的interval=1假设，碎片是如何不尖锐的，但是另一方面，这个假设给了图一些平滑性，这很可能是任何人所追求的。如果您仍然需要有清晰的片段，您可以探索LiveChart API来获得以像素为单位的间隔，我不确定它们提供的像素值(然后简单地用xz和zy大小相乘)，否则您可以从图表绘制区域的ActualWidth和ActualHight中推断出它。

最后，应该对代码进行扩展，以处理边缘上的NaN点(要么忽略它们，要么定义图形应该指向的方向)。
