检测噪声帧

Question

我有一个FPV (第一人称视图)接收器，显示从安装在无人机上的FPV摄像机接收帧。当发射机工作时，接收器显示相机视图。否则，如果连接丢失或发射机不工作，它将显示噪声帧。

噪声帧具有随机模式(有时具有更多的白色像素，有时具有更多的黑色像素)。我希望在Python中使用OpenCV有效地检测那些噪声帧。我知道OpenCV有一个叫做cv2.fastNlMeansDenoisingColored()的方法。但在这种情况下，我想检测噪声帧，而不是噪音在每个帧。

附件中附有噪声帧的样本：

​

​

另一个噪声帧示例：

​

​

有效的框架(可以是任何内容)：

​

​

Answer 1

假设您的有效视频帧至少有一定数量的颜色信息，并且您的噪声帧或多或少是黑白的，那么使用来自HSV颜色空间的饱和信道可能是一种简单的方法。

• 将图像转换为HSV颜色空间使用，请参阅cv2.cvtColor。
• 计算饱和通道的直方图，见cv2.calcHist。
• 计算具有最小饱和度的像素百分比，比如至少0.05。
• 如果这个百分比超过一个阈值，比如说0.5，那么所有像素中至少有50%的饱和度至少为0.05，因此这个帧似乎是一个有效的帧。(必要时调整阈值。)

import cv2
from matplotlib import pyplot as plt
import numpy as np
from skimage import io           # Only needed for web grabbing images, use cv2.imread for local images


def is_valid(image):

    # Convert image to HSV color space
    image = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)

    # Calculate histogram of saturation channel
    s = cv2.calcHist([image], [1], None, [256], [0, 256])

    # Calculate percentage of pixels with saturation >= p
    p = 0.05
    s_perc = np.sum(s[int(p * 255):-1]) / np.prod(image.shape[0:2])

    ##### Just for visualization and debug; remove in final
    plt.plot(s)
    plt.plot([p * 255, p * 255], [0, np.max(s)], 'r')
    plt.text(p * 255 + 5, 0.9 * np.max(s), str(s_perc))
    plt.show()
    ##### Just for visualization and debug; remove in final

    # Percentage threshold; above: valid image, below: noise
    s_thr = 0.5
    return s_perc > s_thr


# Read example images; convert to grayscale
noise1 = cv2.cvtColor(io.imread('https://i.stack.imgur.com/Xz9l0.png'), cv2.COLOR_RGB2BGR)
noise2 = cv2.cvtColor(io.imread('https://i.stack.imgur.com/9ZPAj.jpg'), cv2.COLOR_RGB2BGR)
valid = cv2.cvtColor(io.imread('https://i.stack.imgur.com/0FNPQ.jpg'), cv2.COLOR_RGB2BGR)

for img in [noise1, noise2, valid]:
    print(is_valid(img))

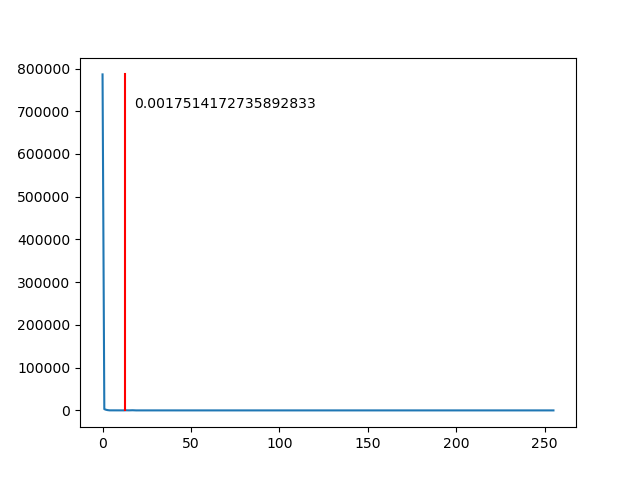

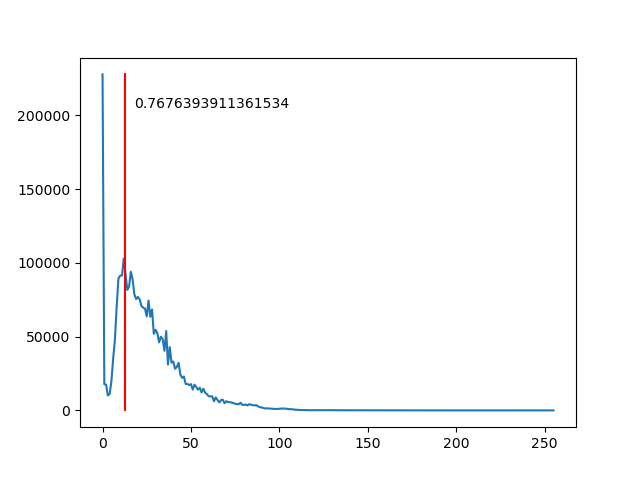

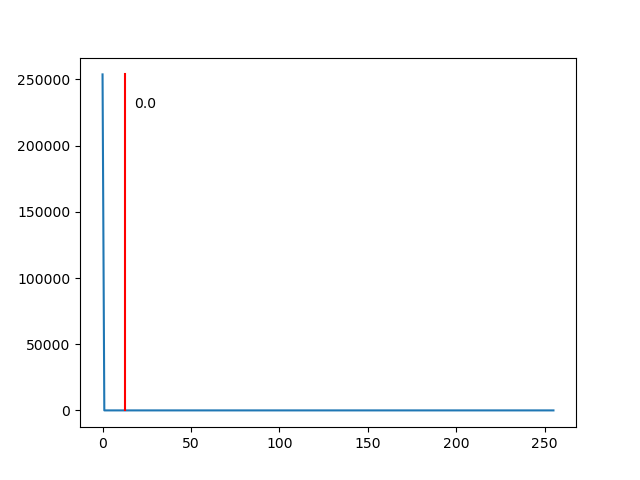

可视化输出(按问题中的顺序排列)：

​

​

​

​

​

​

主要产出：

False
False
True

除去所有的可视化内容，is_valid调用在我的机器上每个映像所需的时间不到0.01秒。不确定，您在做录音时有哪些硬件，但也许这种方法也适用于一些具有足够帧速率的“实时”处理。

最后一点:我试图去掉OpenCV直方图，直接使用NumPy计算百分比，但这比现在的方法花费了更多的时间。真奇怪。

希望这能帮上忙！
