二维回收箱中散乱值的直方图/直方图平均图

Question

我有三维散乱的数据x，y，z，我想把x和y的回收箱中的z的平均值画成十六进制图或二维直方图图。有什么matplotlib函数可以这样做吗？我只能想出一些非常麻烦的实现，尽管这似乎是一个常见的问题。

例如，类似这样的事情：

​

​

但颜色应该取决于(x，y) bin的平均z值(而不是(x，y) bin中的条目数，如默认的h爆炸性/2D直方图函数中的条目数)。

Answer 1

如果您想要的是绑定，那么binned_statistic_2d可能会为您工作。下面是一个例子：

from scipy.stats import binned_statistic_2d
import numpy as np

x = np.random.uniform(0, 10, 1000)
y = np.random.uniform(10, 20, 1000)
z = np.exp(-(x-3)**2/5 - (y-18)**2/5) + np.random.random(1000)

x_bins = np.linspace(0, 10, 10)
y_bins = np.linspace(10, 20, 10)

ret = binned_statistic_2d(x, y, z, statistic=np.mean, bins=[x_bins, y_bins])

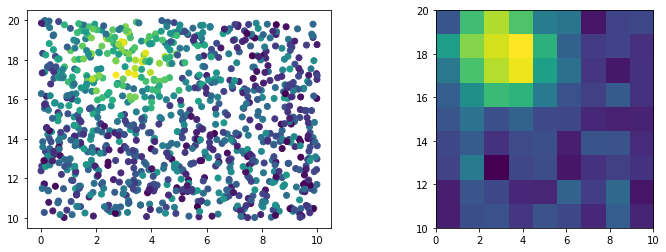

fig, (ax0, ax1) = plt.subplots(1, 2, figsize=(12, 4))
ax0.scatter(x, y, c=z)
ax1.imshow(ret.statistic.T, origin='bottom', extent=(0, 10, 10, 20))

​

​

Answer 2

@Andrea的回答很清楚，也很有帮助，但我想提一下不使用库的更快的替代方案。

其思想是用z变量加权x和y的2d直方图(在每个bin中有z变量的和)，然后在没有权重的情况下对直方图进行规范化(每个bin中有计数数)。这样，您将在每个bin中计算z变量的平均值。

守则：

import numpy as np
import matplotlib.pyplot as plt

x = np.random.uniform(0, 10, 10**7)
y = np.random.uniform(10, 20, 10**7)
z = np.exp(-(x-3)**2/5 - (y-18)**2/5) + np.random.random(10**7)

x_bins = np.linspace(0, 10, 50)
y_bins = np.linspace(10, 20, 50)

H, xedges, yedges = np.histogram2d(x, y, bins = [x_bins, y_bins], weights = z)
H_counts, xedges, yedges = np.histogram2d(x, y, bins = [x_bins, y_bins])
H = H/H_counts

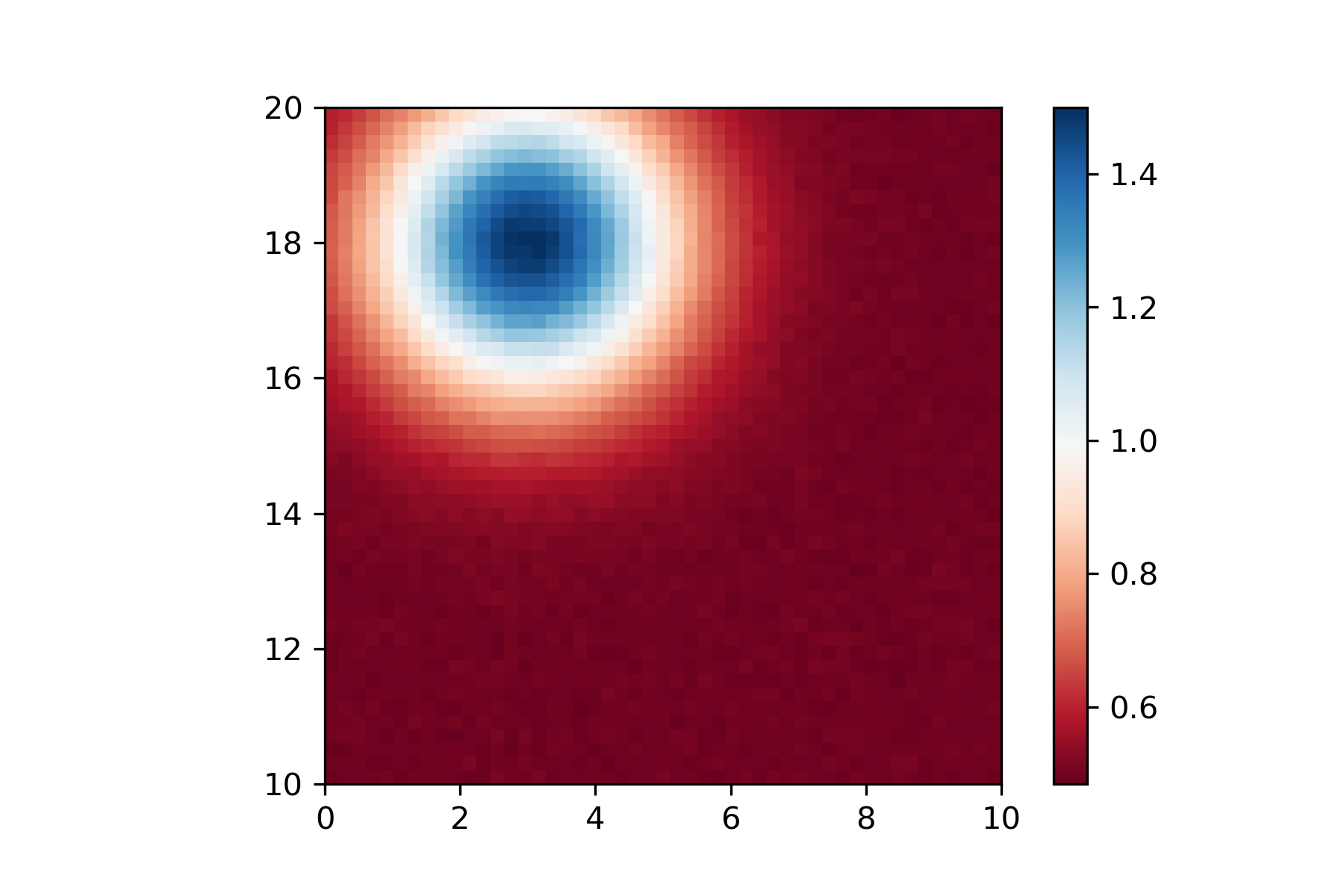

plt.imshow(H.T, origin='lower',  cmap='RdBu',
            extent=[xedges[0], xedges[-1], yedges[0], yedges[-1]])
plt.colorbar()

​

​

在我的计算机中，这种方法比使用的binned_statistic_2d大约快5倍。
