Sparx企业架构师: BPMN从几个lane实例中收集活动

Question

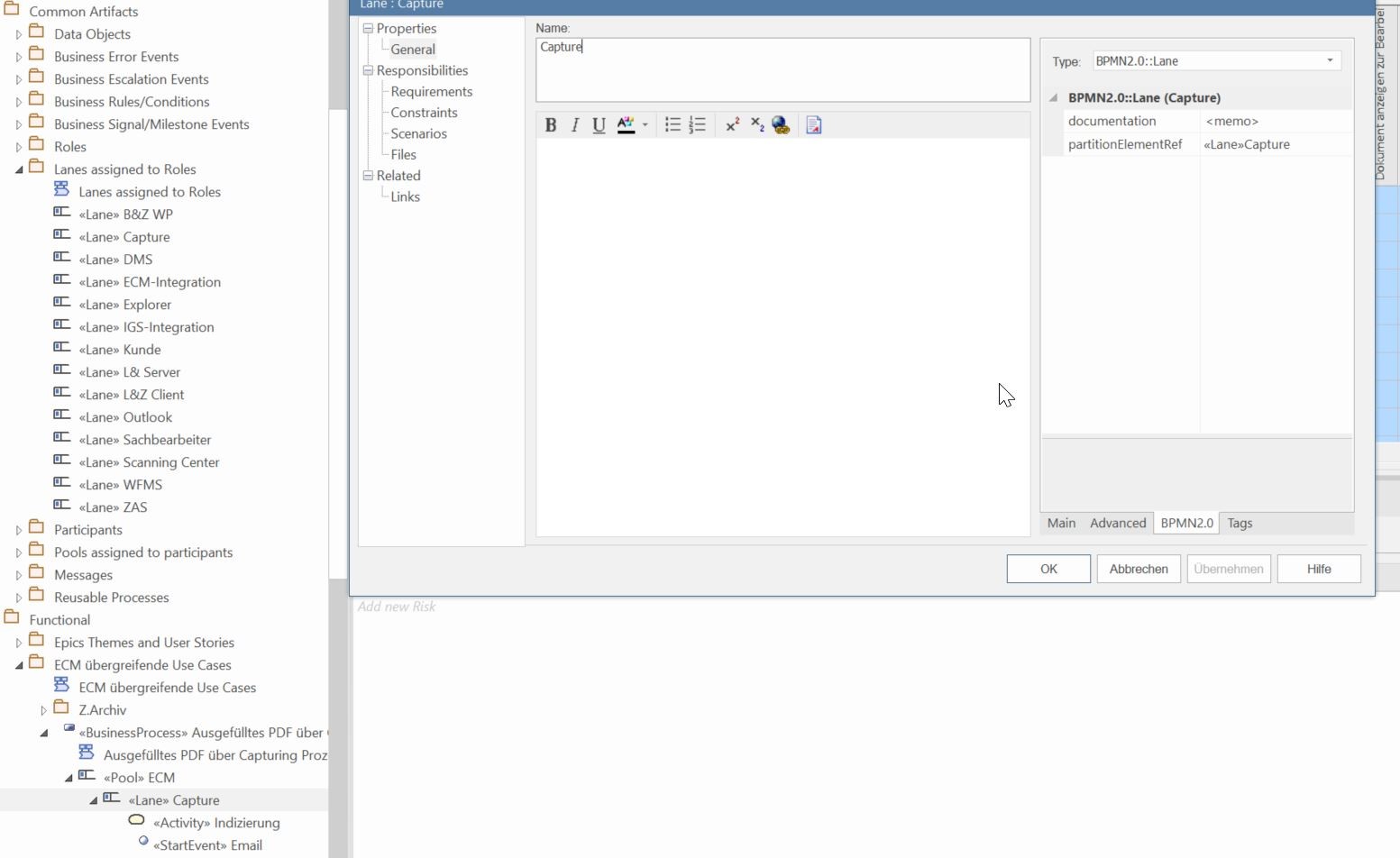

我有几个在EA中建模的业务流程。它们都有相同的通道，因此(正如我在一些教程中所看到的)，我添加了一个泛型元素，而流程通道都通过"partitionElementRef“引用同一个泛型元素。(请参见屏幕，较低的业务流程包含一个通道捕获，它链接到“分配给角色的通道”)。

​

如何向EA查询，我可以收集引用同一车道的不同业务流程中的所有活动？这样的话，我就可以从所有业务流程中收集到所有具有相同车道的元素“捕获”？因此，一个列表或一个矩阵将是完美的。

Answer 1

我认为您不应该对泛型元素使用Lane，而是使用BPMN PartnerRole或PartnerEntity元素。

使用通道将违反BPMN语法。

此外，如果您想查询模型以获取所有通道及其泛型元素，则可以使用如下查询

select o.ea_guid AS CLASSGUID, o.Object_ID as CLASSTYPE, o.Name, o.Stereotype, gen.Name as GenericElement
from ((t_object o
inner join t_objectproperties tv on (tv.Object_ID = o.Object_ID
                                and tv.Property = 'PartitionElementRef'))
left join t_object gen on gen.ea_guid = tv.Value)
where o.Stereotype = 'Lane'

Lane用带有标记的值PartitionElementRef链接到泛型元素，该值包含泛型元素的guid。

如果您想在您的车道上获得活动，您可以使用t_object再次使用ParentID。

select act.ea_guid AS CLASSGUID, act.Object_ID as CLASSTYPE, act.Name, act.Stereotype,
o.Name as Lane,  gen.Name as GenericElement
from (((t_object o
inner join t_objectproperties tv on (tv.Object_ID = o.Object_ID
                                and tv.Property = 'PartitionElementRef'))
left join t_object gen on gen.ea_guid = tv.Value)
inner join t_object act on (act.ParentID = o.Object_ID
                        and act.Stereotype = 'Activity'))
where o.Stereotype = 'Lane'

额外提示:如果你把车道的名字空着，它会在图表上显示通用元素的名字。

Answer 2

基于Geert Bellekens的解决方案，我只是添加了最后一个where子句.

select act.ea_guid AS CLASSGUID, act.Object_ID as CLASSTYPE, act.Name, act.Stereotype,
o.Name as Lane,  gen.Name as GenericElement
from (((t_object o
inner join t_objectproperties tv on (tv.Object_ID = o.Object_ID
                            and tv.Property = 'PartitionElementRef'))
left join t_object gen on gen.ea_guid = tv.Value)
left join t_object act on (act.ParentID = o.Object_ID
                    and act.Stereotype = 'Activity'))
where (o.Stereotype = 'Lane' and act.Stereotype = 'Activity')

最后，在查询结果中，按泛型元素分组
