PyOCD在我的NuMaker板上找不到Nu-Link2-Me探测器

Question

备注:为什么这个问题不是非主题？

有些人似乎认为这个问题是不主题的，它将更适合超级用户。请给我一个机会解释为什么不是这样的。

问题不在于“通用计算硬件”，而在于“嵌入式软件”。在“嵌入式软件”的主题中，有大量关于StackOverflow的问题涉及到OpenOCD，这是一种流行的开放源码工具，用于将您的计算机连接到嵌入式软件开发板。对于StackOverflow来说，所有这些问题都被认为是完全没有问题的。我在这一页上的问题是关于PyOCD --一种新兴的OpenOCD替代品。所以，如果你投票结束这个问题，那么也请投票结束565 (!)还有关于OpenOCD的其他问题;-)

我有一个NuMaker-M032SEV1.3从努沃顿板，我正在尝试闪存/调试与PyOCD。这是我第一次尝试PyOCD和Nuvoton芯片。不幸的是，PyOCD无法找到该设备。我会一步一步地完成整个过程。请告诉我我做错了什么。

1.我的制度

我在台式机上运行64位Windows 10 .我获得了Python3.8，最近从克隆的GitHub存储库安装了最新的PyOCD开发版本(参见https://github.com/mbedmicro/pyOCD)。

2安装微控制器板

注意:在我继续解释我在PyOCD中遇到的实际问题之前，这一段只是向你展示一下背景情况。

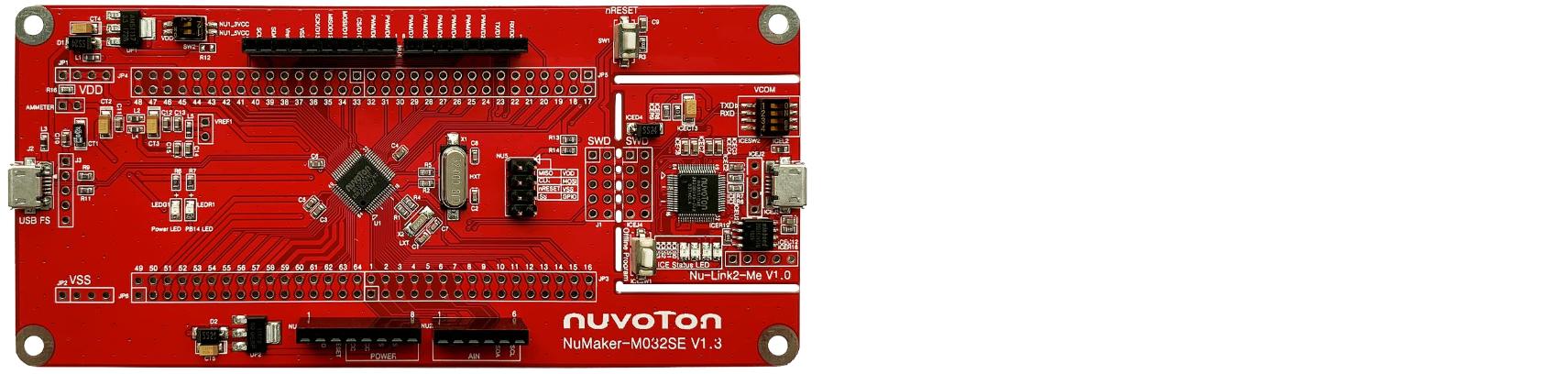

我有一个Nuvoton NuMaker-M032SEV1.3微控制器板：

​

​

这个板的右侧有一个Nu-Link2-MV1.0探针。当我第一次把我的板子连接到我的电脑上时，什么也没有发生。因此，我想我必须安装Nuvoton ICP工具，它附带了Nu-Link USB驱动程序1.6。

​

​

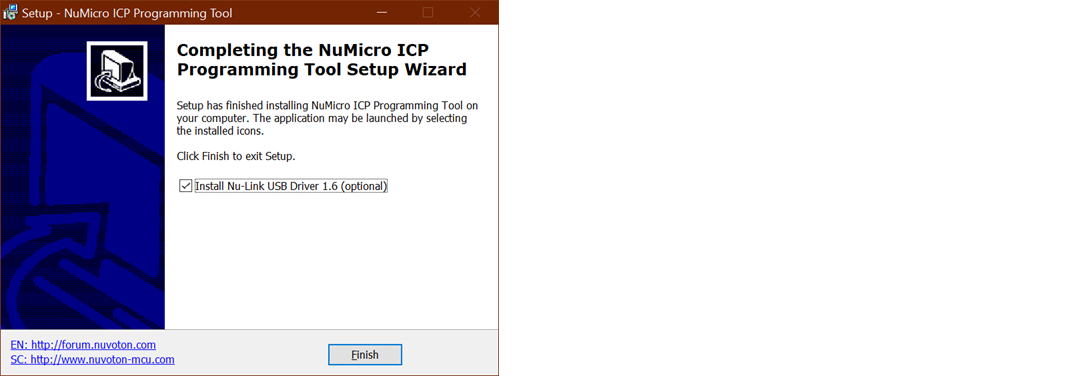

您可以在这里下载Nuvoton ICP工具：当我第一次启动软件时，我看到：

​

​

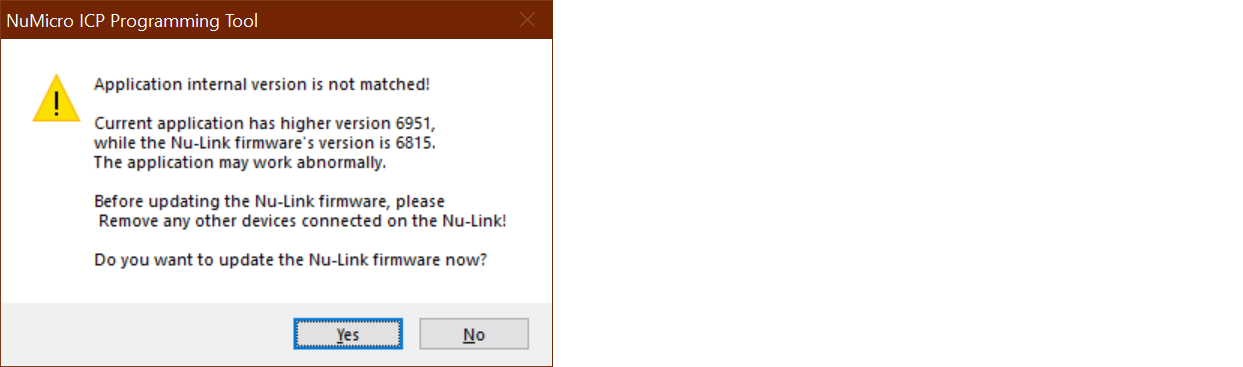

我收到一个请求，要求更新Nu-Link2-MV1.0探针上的固件：

​

​

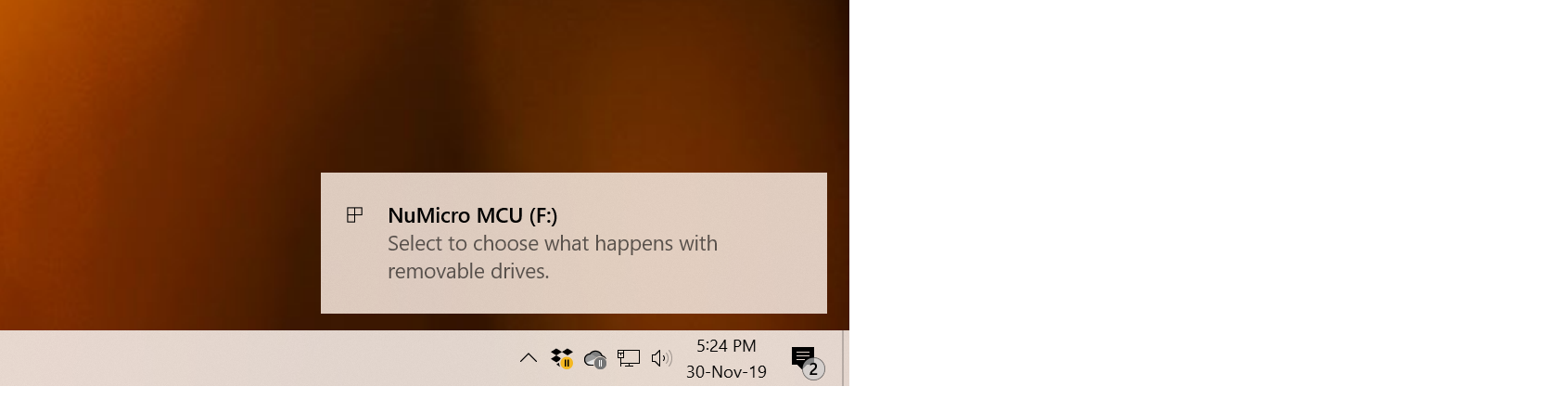

我点击OK，等待固件更新完成。我把插头插到板子里再放回去。Windows清楚地注意到该设备：

​

​

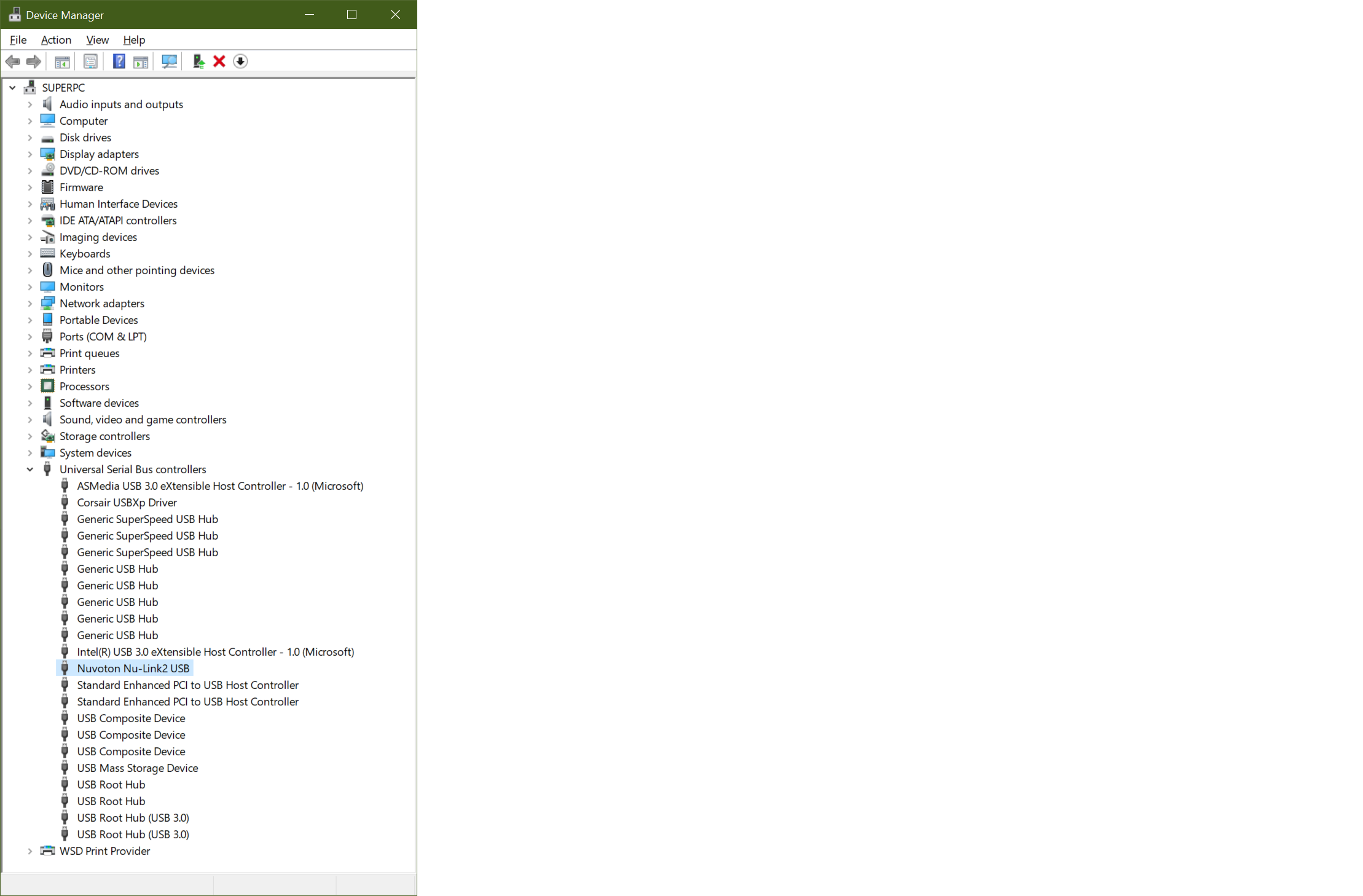

我还可以在我的控制面板>设备管理器中看到该设备。它在通用串行总线控制器下被列为Nuvoton Nu-Link2 2 USB

​

​

3制备PyOCD

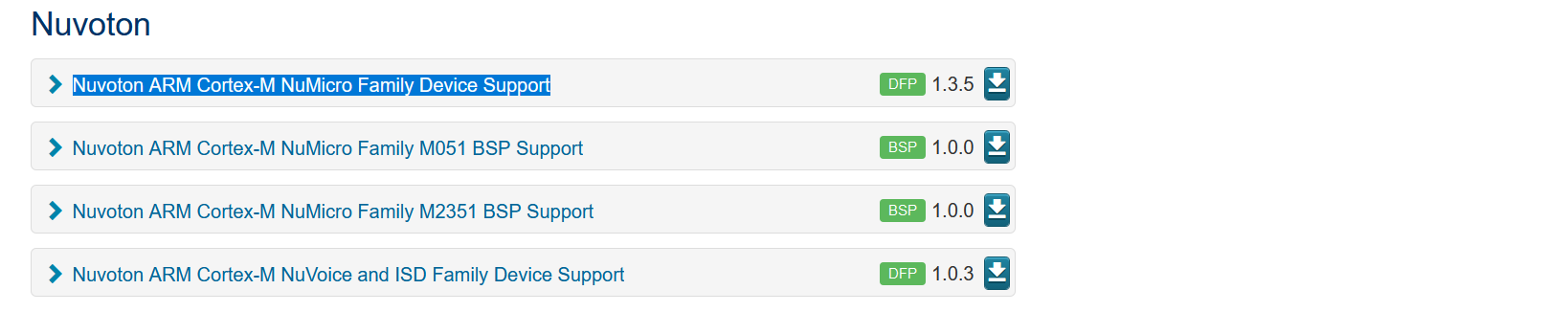

PyOCD有几个内置目标。但不是我得到的努沃顿芯片。因此，我查阅了https://github.com/mbedmicro/pyOCD/blob/master/docs/target_support.md的文档，并了解到我需要从http://www.keil.com/dd2/pack/下载一个pack。这就是我下载Nuvoton ARM Cortex-M NuMicro Family Device Support包的地方：

​

​

因为我手动下载了这个包，所以我知道我必须将参数--pack="C:/path/to/pack/Nuvoton.NuMicro_DFP.1.3.5.pack"添加到每个PyOCD命令中，以确保PyOCD可以在需要时访问这个包。

4.将PyOCD与Nuvoton板连接

我相信我的微控制器板已经被正确安装到最后一步:将PyOCD连接到Nuvoton微控制器板。

首先，我希望PyOCD能找到董事会。我在Windows控制台中发出以下命令：

$ pyocd list --pack="C:/path/to/pack/Nuvoton.NuMicro_DFP.1.3.5.pack"

不幸的是，我得到了这样的答复：

No available debug probes are connected

我尝试了几次，无论是使用还是不使用--pack参数。我总是收到同样的错误信息。

注：

我本以为会看到这样的景象：

      #   Probe              Unique ID
    ---------------------------------------------------------------------------
      0   ARM CMSIS-DAP v1   000000800a0c882800000000000000000000000097969902

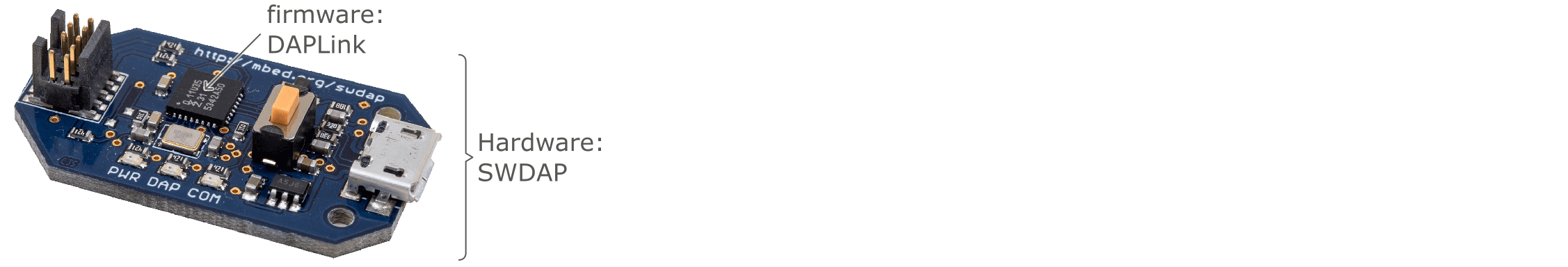

这就是当我发出$ pyocd list命令并将我的SWDAP探针连接到我的计算机时得到的输出。SWDAP是运行DAPLink固件的ARM (参见https://os.mbed.com/components/SWDAP-LPC11U35/)的官方探针(参见https://github.com/ARMmbed/DAPLink)。

​

​

Answer 1

我收到了努沃顿的回复。显然，NuMaker-M032SEV1.3板在编写本报告时还没有在PyOCD中得到支持(2019年12月2日)。目前，只支持NuMaker M 252/M 263板。

努沃顿将努力支持这些董事会在PyOCD，在未来。
