Question

如何在rgl中以淡出效果显示更远的对象？

目前，给出一个三维散点图，R的rgl包以更小的尺寸显示更远的对象。然而，我仍然觉得很难感知物体的深度，特别是在绘制了许多点的时候。在下面的例子中，如果不旋转，就很难看出哪一点在另一点后面。

x <- 1:101
y <- rnorm(101, sd=15)
z <- x + rnorm(101, sd=15)
library(rgl)
plot3d(x,y,z, type='s')

但是在下面的图片中，很容易看到图片左边的点离得更远。如何在rgl中实现类似的效果？有一个alpha参数，但这不取决于每个点的深度。

​

​

Answer 1

OpenGL支持"fog"，rgl为您提供了一些控制权，尽管如何获得它还不太明显。但是，如果在大多数函数之前运行它，则这是可行的：

r3dDefaults$material$fog <- TRUE
r3dDefaults$bg$fogtype <- "linear"

如果您希望显示器的某些部分褪色，而另一些则不想淡出，请使用fog = FALSE设置非雾气部件的材质。这通常是默认的。

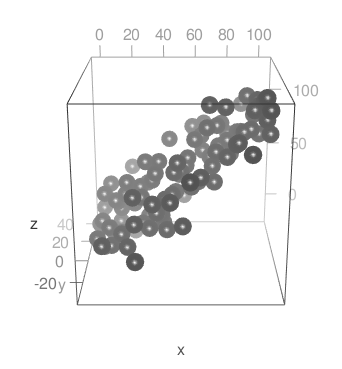

fog类型的选择是c("none", "linear", "exp", "exp2")。对于线性雾，您的示例如下所示：

​

​

如果你想让雾只影响点，你可以这样做：

r3dDefaults$material$fog <- FALSE
r3dDefaults$bg$fogtype <- "linear"
plot3d(x, y, z, type = "s", fog = TRUE)

这是因为材料特性只应用于数据，而不是轴。我认为这个版本看起来更好，但是你的品味可能会有所不同：

​

​

一个限制: fog目前不受rglwidget()生成的rglwidget()代码的支持。

编辑：在评论中指出，调用bgplot3d可以消除迷雾。在rgl版本中，这是一个高达0.100.33的错误，已经修正为0.100.34。有关从哪里得到它，请参见How do I install the latest version of rgl?。

编辑2: -- rgl的开发版本(目前为0.102.4) --现在在WebGL和R中都支持fog；对于fogtype = "exp"和fogtype = "exp2"，显示方式有点不同；我认为它实际上看起来更好。

Answer 2

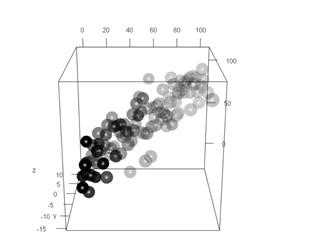

如何为alpha生成一个新变量：

x <- 1:101
y <- rnorm(101, sd=5)
z <- x + rnorm(101, sd=15)
a <-11/(order(z) +10)
library(rgl)
plot3d(x, y, z, type = 's',
       alpha = a)

您可能希望在a <- 11/(order(z) + 10中调整这些值，以获得您喜欢的外观。

​

​
