使用组件的内部变量时出错

Question

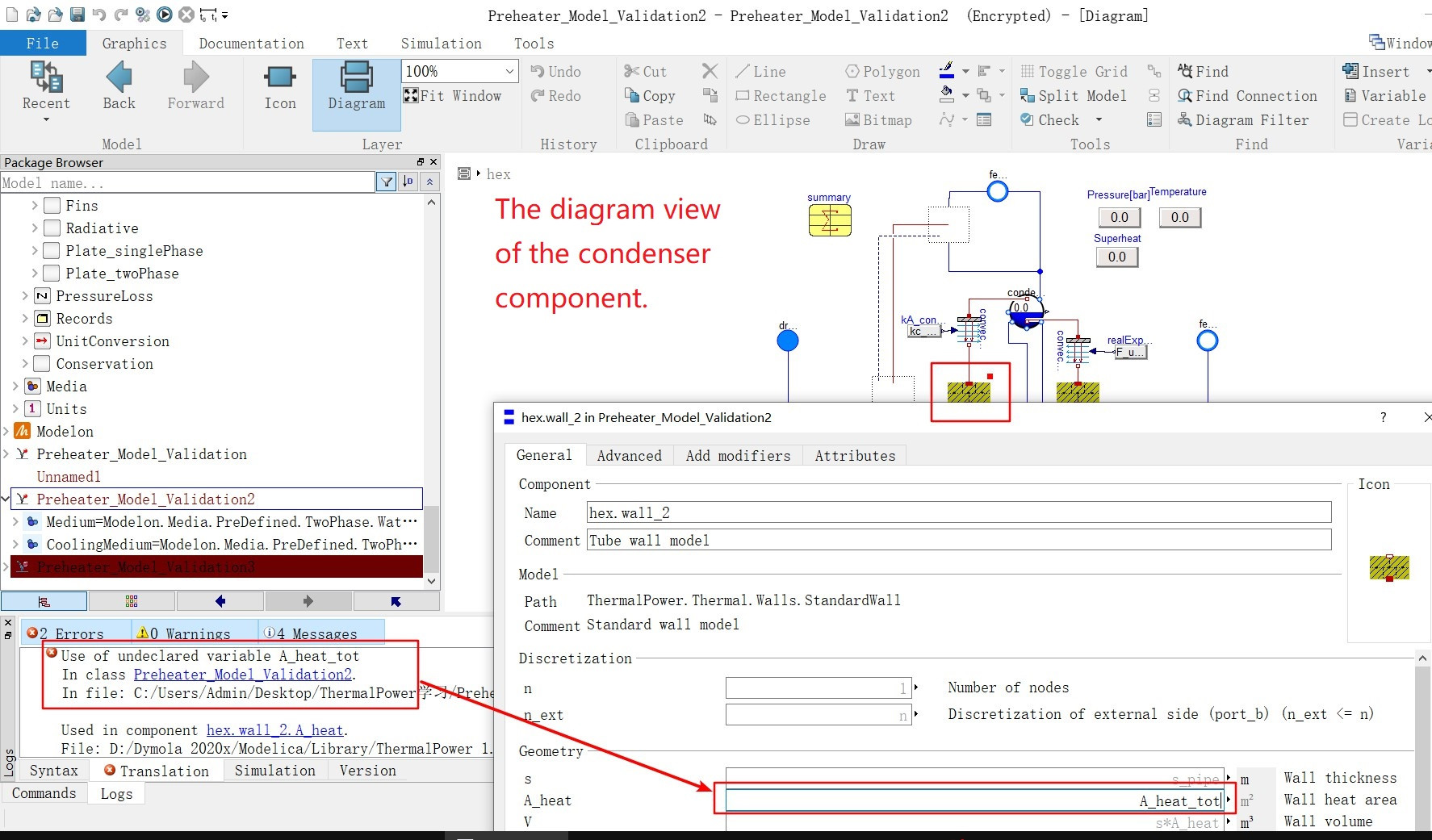

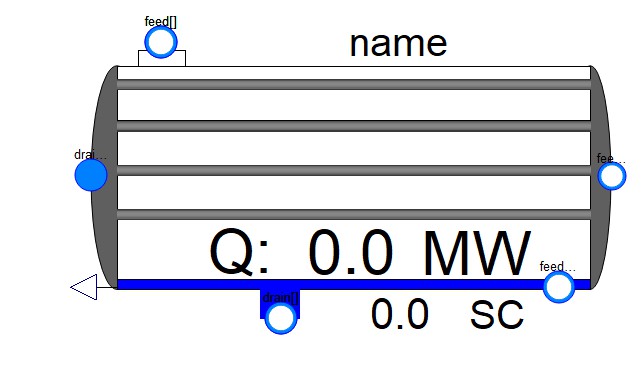

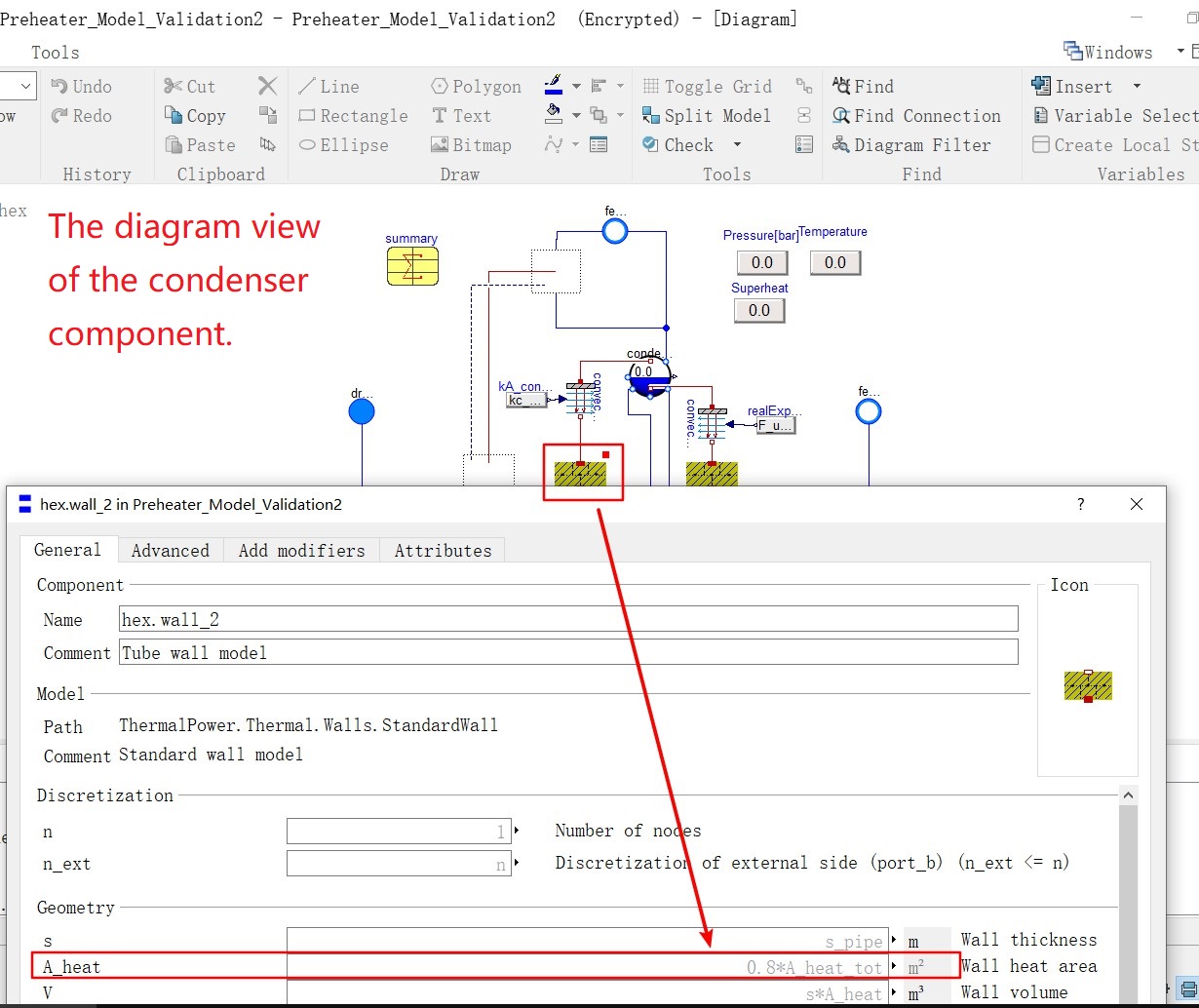

我正在使用来自Modelon的热能库。火电库中有一个冷凝器组件，用于发电厂的建模。冷凝器部件中的wall_2的默认传热区域是0.8*A_heat_tot，A_heat_tot的变量是冷凝器部件中的内部变量，但是当我尝试使用该变量时，会出现一个错误，表明没有定义该变量。

我的问题是，如果我可以直接使用内变量。如果没有，我该如何使用呢？

​

​

Answer 1

简单回答:您需要用它的完整路径(即wall_2.A_heat_tot )对变量进行寻址。

A_heat_tot是在StandardWall中定义的，因此可以直接在类中引用。但是，当您从StandardWall实例(即外部wall_2)之外对StandardWall进行更改时，必须指向A_heat_tot的源，因为在您尝试使用它的范围中不知道它。

同样，如果要在仿真模型(Preheater_Model_Validation2)中进行修改，则必须使用完整路径，即hex.wall_2.A_heat = hex.A_heat_tot

顺便说一下，这与Modelica语言中的inner限定符无关。
