MATLAB图像处理:我的直方图的最后一页

Question

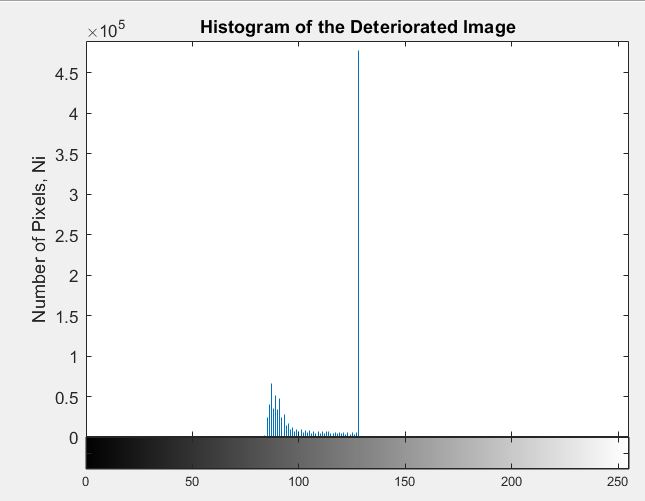

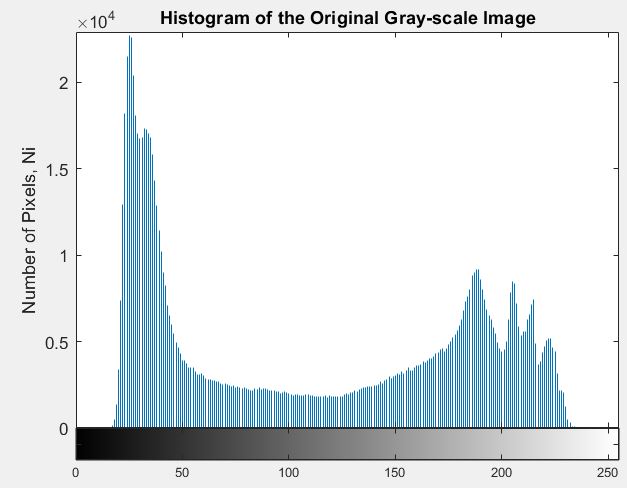

我使用了不调整功能来降低我原来图像的对比度。然而，当我生成这张低对比度图像的直方图时，我注意到最后一个垃圾桶会上升，而不会反映原始图像的直方图。我很肯定，当你降低对比度，垃圾箱高度相对相同，但直方图作为一个整体变得更窄。但在这种情况下，虽然它变得更窄，最后一个垃圾箱看起来比它应该要高得多。我已经附上了我的代码和其他相关的图片。

im = imread('elephant.jpg');

%converts image to grayscale and displays it
im_gray = rgb2gray(im);
figure;
imshow(im_gray)
title ('Original Gray-scale Image');

%displays the histogram of the grayscale image
figure;
imhist(im_gray);
axis([0 255 0 22920])
title ('Histogram of the Original Gray-scale Image')
xlabel ('Pixel Value (Gray-level), ai')
ylabel ('Number of Pixels, Ni')

%lowers the contrast of original image --> deteriorated image
J = imadjust(im_gray,[0 0.5], [0.3 0.5]);
figure;
imshow(J);
title ('Deteriorated Image')

%displays histogram of the deteriorated image
figure;
imhist(J);
axis([0 255 0 489000])
title ('Histogram of the Deteriorated Image')
xlabel ('Pixel Value (Gray-level), ai')
ylabel ('Number of Pixels, Ni')

​

​

Answer 1

因为imadjust正在夹紧象素的范围，所以最后一次“腾飞”。

命令：J = imadjust(im_gray,[0 0.5], [0.3 0.5]);

获取0.5 (高于128)的所有im_gray值，并将其替换为0.5 ( uint8范围内的128值)。

不调整文档有点不清楚：

J=不调整(I，low_in high_in，low_out high_out)将I中的强度值映射到J中的新值，从而使low_in和high_in之间的值映射到low_out和high_out之间的值。

它没有说明在范围[low_in high_in]之外的值发生了什么变化。

你可以从前一句理解它：

J=不调整(i，low_in high_in)将I中的强度值映射到J中的新值，从而使low_in和high_in之间的值映射为0到1之间的值。

• low_in下面的所有值都映射到low_out。
• high_in上的所有值都映射到high_out。

在im_gray中，所有高于0.5 (高于128个)的值都映射为0.5。

由于im_gray在128个以上有许多像素，所以J有许多像素等于 128。

直方图的中心框数大约占总像素的一半。

您可以使用sum(J(:) == 128)进行检查。
