matplotlib legend_elements返回空

Question

我有以下散点图，其中定义了边缘和标记的不同颜色：

    label_colors = [mcolors.to_rgba('rgbkmy'[lbl]) for lbl in list(labels)]
    pred_colors = [mcolors.to_rgba('rgbkmy'[lbl]) for lbl in list(preds)]

    classes = ['Agents','AI','DB','IR','ML','HCI']

    fig, ax = plt.subplots()

    scatter = plt.scatter(X_embedded[:, 0], X_embedded[:, 1], c=label_colors, edgecolors=pred_colors, linewidths=2)


    legend1 = ax.legend(*scatter.legend_elements(),
                        loc="lower left", title="Classes")
    ax.add_artist(legend1)

    if(is_show):plt.show()

不幸的是，scatter.legend_elements()返回一个空列表，如果我将它更改为c=labels (这是一个整数列表)，我可以绘制图例，但是edgecolors会中断，因为edgecolors需要RGBA作为输入。

我的目标是有一个图例和label_colors,edgecolors中显示的颜色，并且图例中的标签本身将对应于classes (0->代理等)。

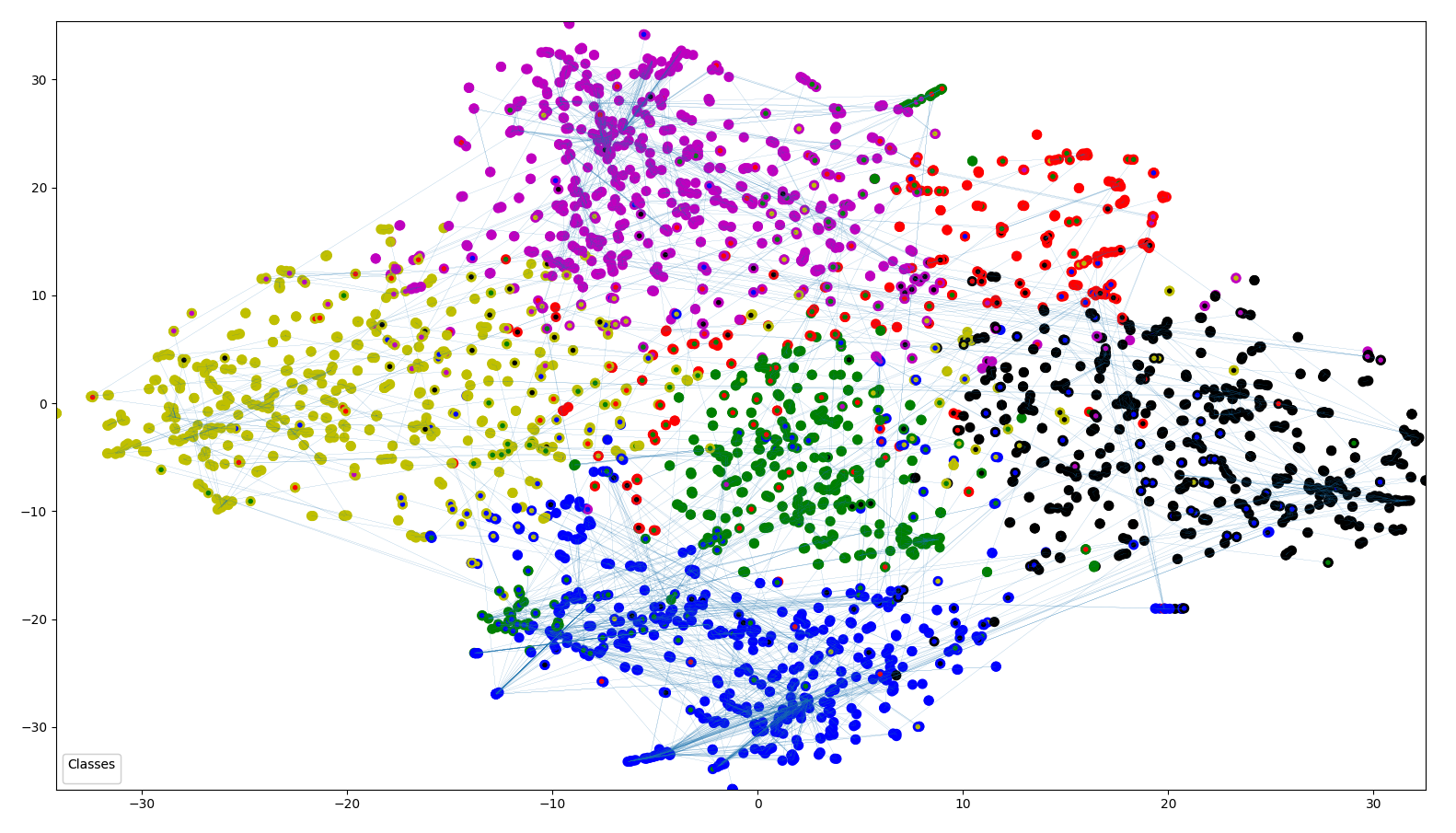

这是当前的情节(图例为空)

​

Answer 1

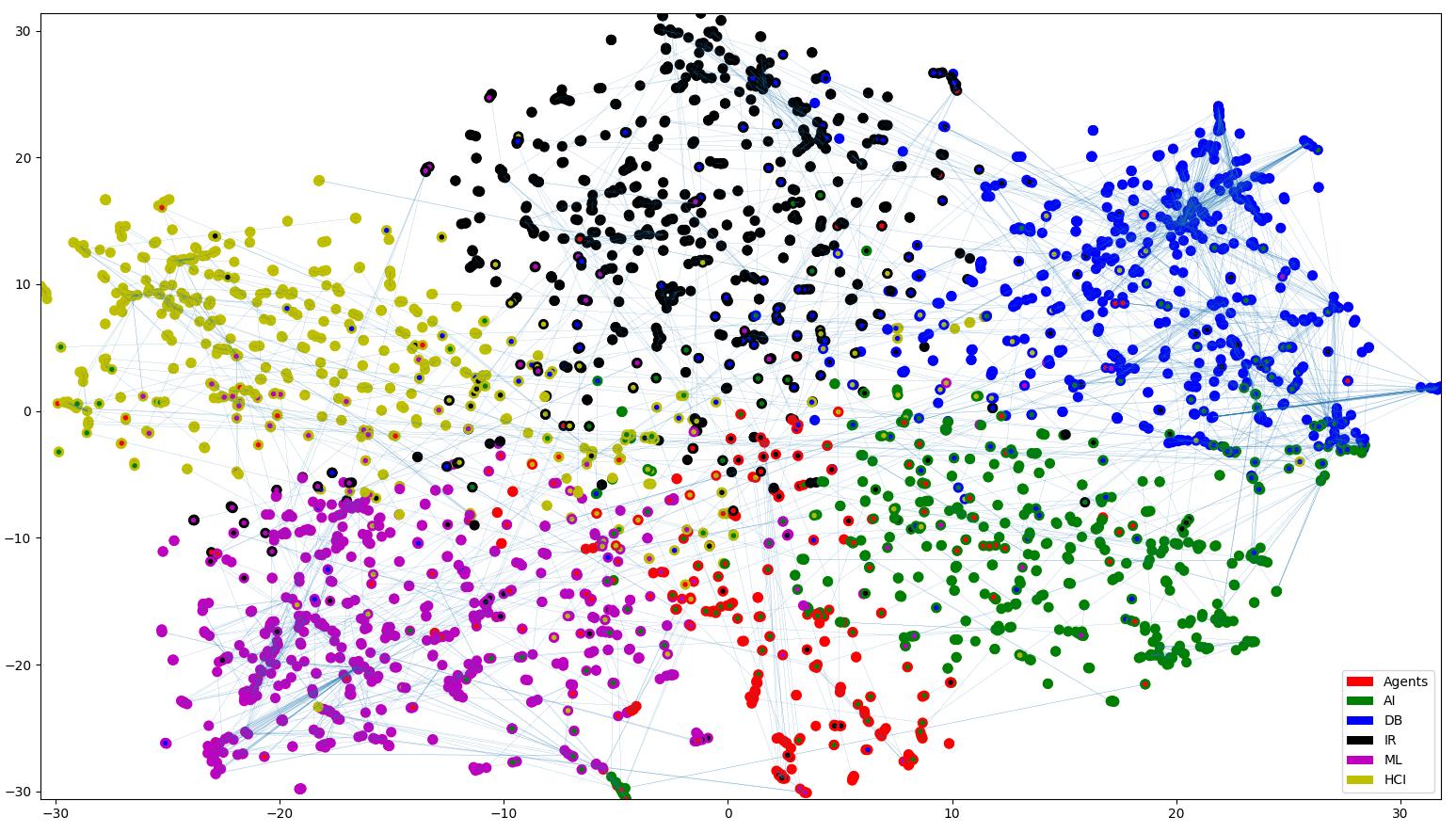

这就是最终成功的原因。

    classes = ['Agents', 'AI', 'DB', 'IR', 'ML', 'HCI']
    class_colours = ['r', 'g', 'b', 'k', 'm', 'y']
    recs = []
    for i in range(0, len(class_colours)):
        recs.append(mpatches.Rectangle((0, 0), 1, 1, fc=class_colours[i]))
    plt.legend(recs, classes, loc=4)

​

​

Answer 2

DsCpp的回答或多或少是可行的，因为您必须创建自定义修补程序，然后将它们传递给您的传奇。简化这一过程的一种方法是为分散函数创建一个自定义包装器，然后属性可以作为kwargs传递，如下所示：

def scatter_wrapper(ax, x, y, **kwargs):
    ax.scatter(x, y, **kwargs)
    return Line2D([0],[0], linewidth=0, **kwargs)

然后在你的主要功能中

fig, ax = plt.subplots()
patches = []
patches.append(scatter_wrapper(ax, x, y, c=c, label="Some data", marker='s'))
ax.legend(handles=patches)

只是意味着你可以在一个地方做你的绘图和补丁生成。
