问FreeCAD:导入的SVG被替换
EN

Stack Overflow用户

提问于 2020-01-23 15:44:10

回答 1查看 459关注 0票数 0

我有一个简单的绘图(只是一个盒子)与Inkscape。该框位于文档的左下角(即Inkscape原点)。当我在FreeCAD上导入它(作为几何学)时，它被放置在离-Y轴的原点很远的地方(X是正确的)。我做了一些检查，偏移量正好是文档的高度。图像没有任何转换。

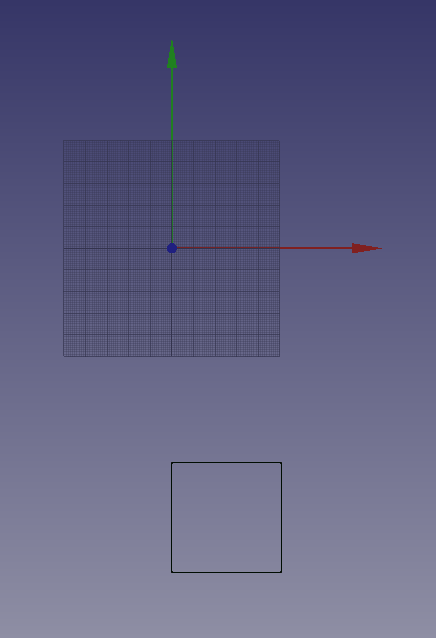

下面是(意外)结果的一个示例：

我已经测试了新的Inkscape 1.0，它逆转了原点，但结果是相同的。有人知道如何纠正这种行为吗？

谢谢！)

PD:我使用Inkscape 0.92和FreeCAD 0.18.3

发布于 2020-04-20 15:06:42

在将Inkscape页面保存为SVG文件之前，我建议您调整Inkscape页面的大小以适应Inkscape绘图。

这可以很容易地通过File -> Document Properties...对话和按下Resize page to drawing or selection来完成(下图)。

您可以首先选择需要保存为SVG (隐藏其余部分)的元素，然后按“调整大小”按钮，或者取消选择所有内容，然后按“调整大小”按钮。

票数 1
