从木星笔记本中显示和保存PGF情节

Question

我已经准备了一本朱庇特笔记本和一些材料库的情节。现在，我想将绘图保存为PGF格式，这样我就可以在LaTeX中重用它们。我跟随这篇博客文章来实现这个想法。

不幸的是，如果我将matplotlib配置为生成PGF文件，它们将不会显示在笔记本中。如果禁用matplotlib来生成PGF文件，则会显示绘图，但不生成PGF文件。我怎么能两者兼得呢？

下面是重现问题的最小示例：

# Test if integration between python and latex works fine
import subprocess; subprocess.check_call(["latex", "-help"])

# Configure matplotlib to generate PGF files
import matplotlib
import matplotlib.pyplot as plt
matplotlib.use("pgf")
matplotlib.rcParams.update({
    "pgf.texsystem": "pdflatex",
    'font.family': 'serif',
    'text.usetex': True,
    'pgf.rcfonts': False,
})

# Prepare simple plot
import pandas as pd
df = pd.DataFrame({
     'length': [1.5, 0.5, 1.2, 0.9, 3],
     'width': [0.7, 0.2, 0.15, 0.2, 1.1]
     }, index= ['pig', 'rabbit', 'duck', 'chicken', 'horse'])
hist = df.hist(bins=3)

# Save the plot to PGF file
plt.savefig('histogram.pgf')

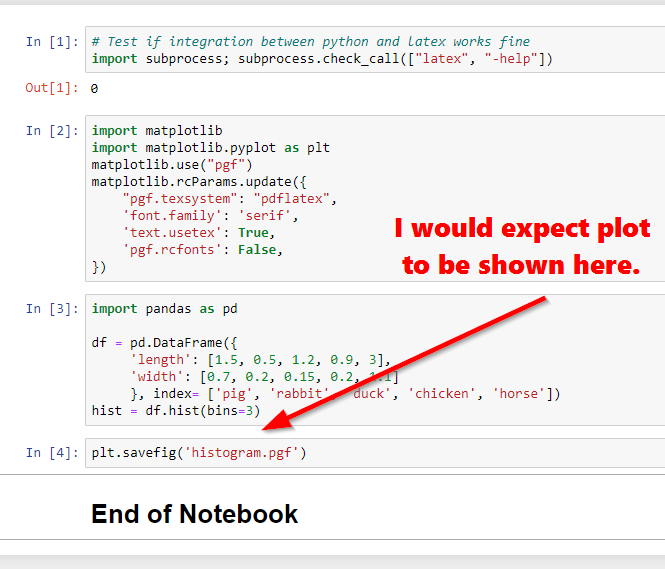

以下是matplotlib已启用配置的输出。生成并保存histogram.pgf文件，但未显示绘图。

​

​

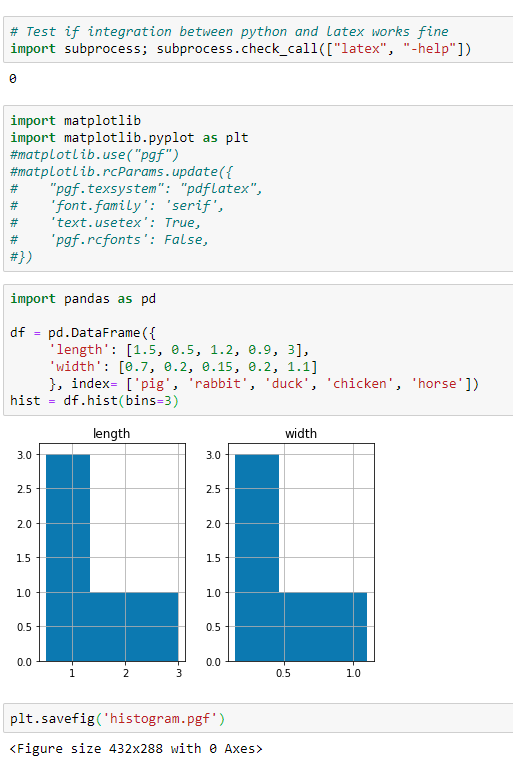

下面是为PGF禁用matplotlib配置的示例。显示了绘图，但是生成的histogram.pgf文件是空的

​

​

Answer 1

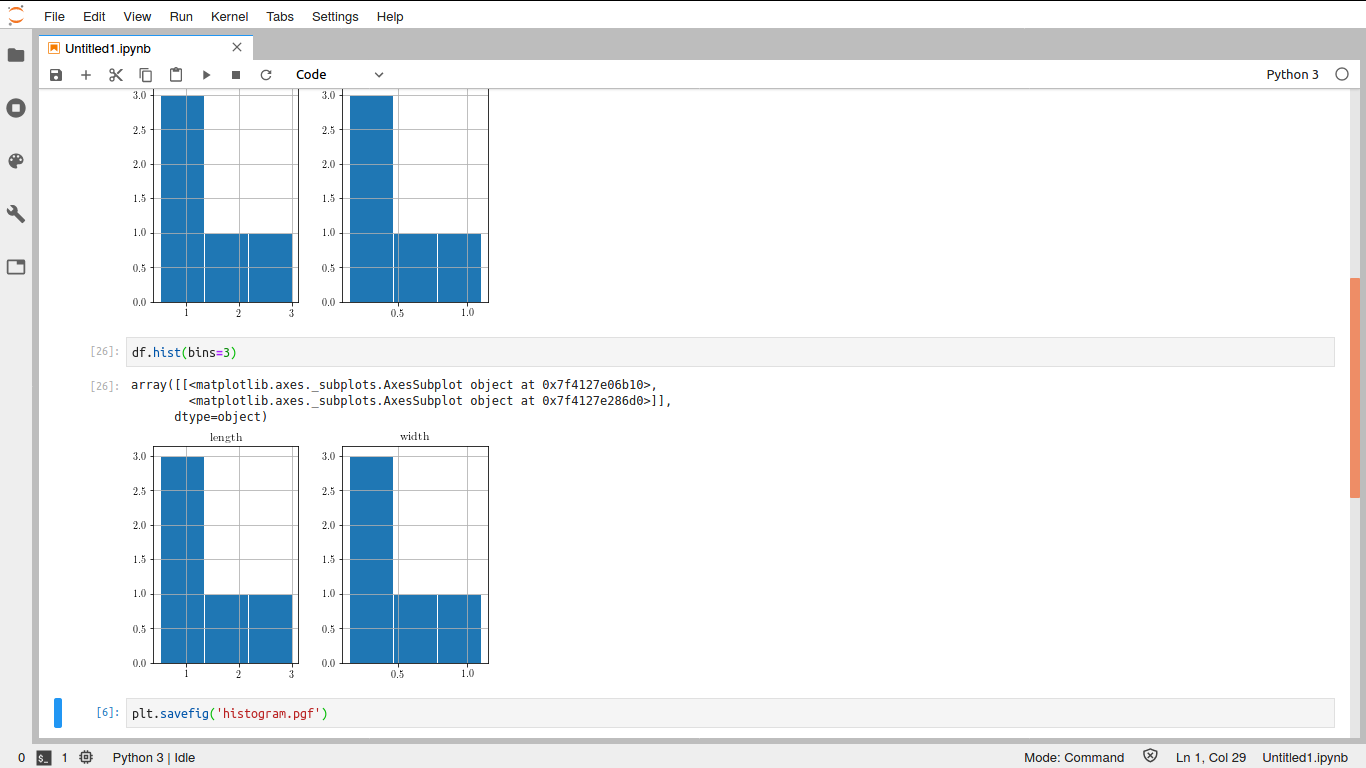

我不能重复你的问题

​

​

​

​

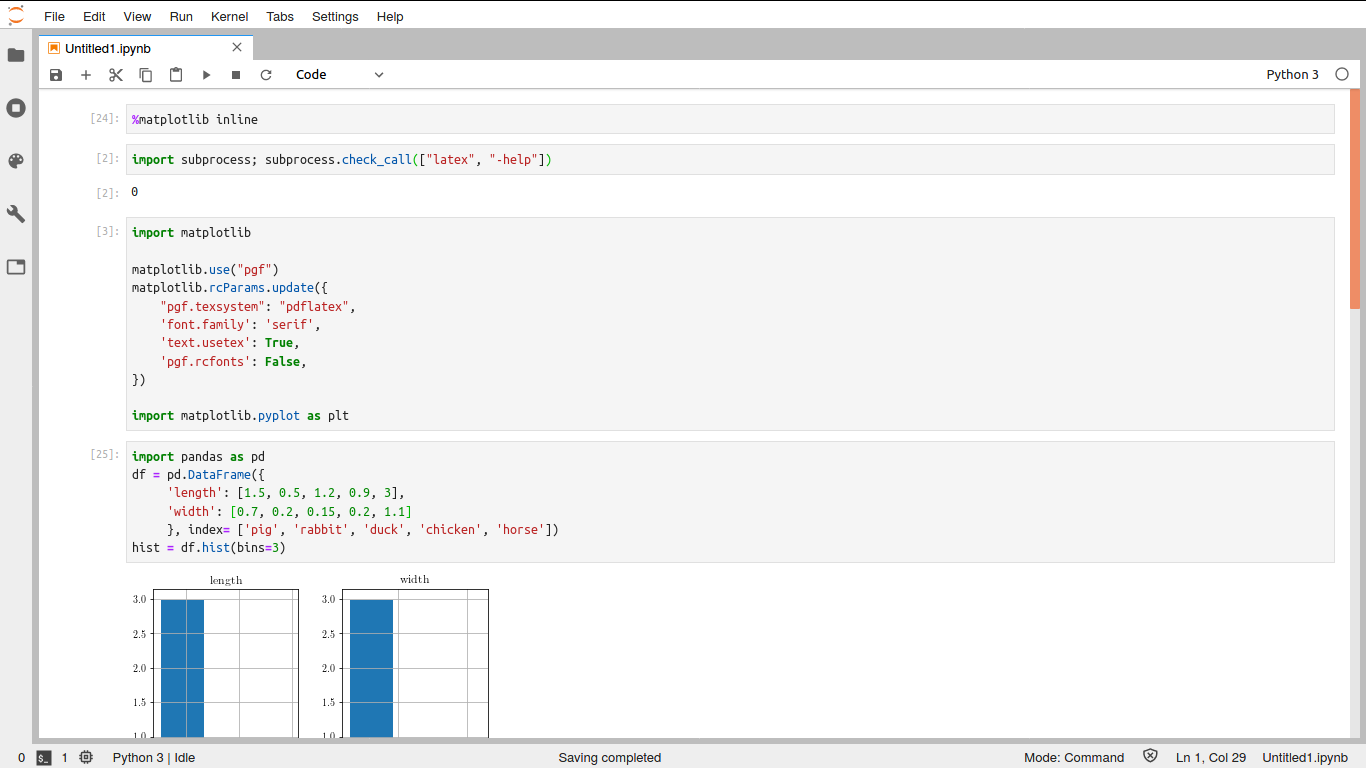

我必须运行第一个牢房三到四次，否则我就看不到那个数字了。

%matplotlib inline

顺便说一下，我使用的是Ubuntu16.04、Python3.7.6和Matplotlib 3.1.1。

Answer 2

不要使用matplotlib.use("pgf")；有一种替代方法可以实现同样的目标，而不会出现无法显示您的情节的缺点：

from matplotlib.backends.backend_pgf import FigureCanvasPgf
matplotlib.backend_bases.register_backend('pdf', FigureCanvasPgf)

该方法允许您继续使用常规的交互式后端，同时能够使用plt.savefig('figure.pdf')1保存已编译的PDF文件，并且在保存文件后，将以内联方式显示绘图。

您仍然可以设置pgf参数。没有必要删除它们，因为它们不会干扰交互式后端：

matplotlib.rcParams.update({
    "pgf.texsystem": "pdflatex",
    'pgf.rcfonts': False,
})
