PyQt QGridLayout()不当行为

Question

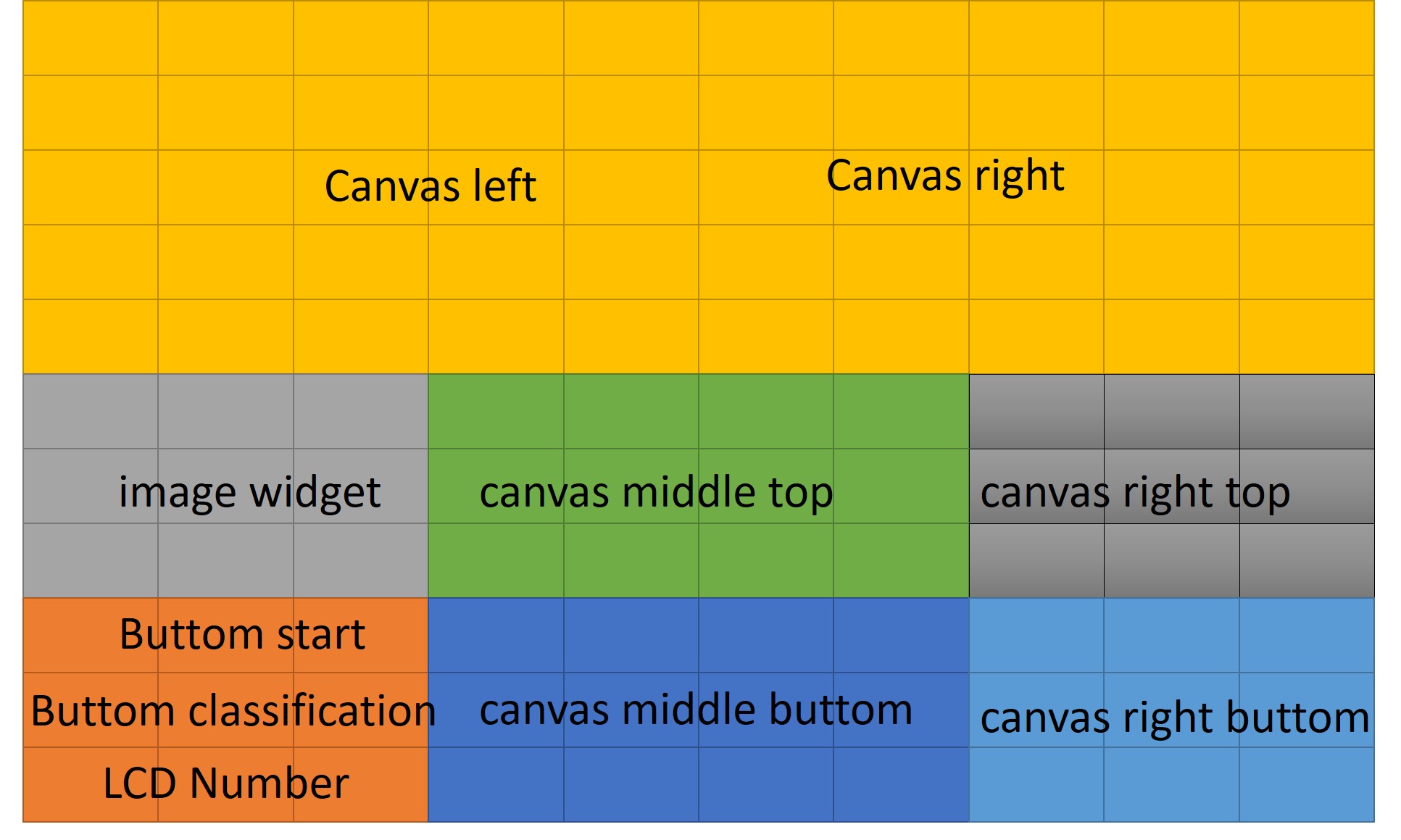

我试图让GUI应用程序正常工作，但不幸的是，单个画布对象的间距并不像预期的那样。我希望有以下布局：

​

​

对于Grid布局，我使用以下代码：

# Adapt Widget StyleSheet
self.button_classification.setStyleSheet("font: bold 10pt Consolas; color: #009682")  # #009682 is the KIT-Green
self.button_start.setStyleSheet('font: bold 10pt Consolas; color: #009682; border-style: outset; border-width: 2px; border-radius: 10px; border-color: #646873; padding: 6px')
self.layout4_image_widget.setStyleSheet('background-image: url(Python_logo.png);')

# Define Layouts
self.window = QWidget()
self.layout = QGridLayout()

# Add Widgets to layouts
self.layout.addWidget(self.canvas_left, 0, 0, 5, 5)
self.layout.addWidget(self.canvas_right, 0, 5, 5, 5)
self.layout.addWidget(self.canvas_right_buttom, 8, 7, 3, 3)
self.layout.addWidget(self.canvas_right_top, 5, 7, 3, 3)
self.layout.addWidget(self.canvas_middle_buttom, 8, 3, 3, 4)
self.layout.addWidget(self.canvas_middle_top, 5, 3, 3, 4)
self.layout.addWidget(self.layout4_image_widget, 5, 0, 3, 3)
self.layout.addWidget(self.button_start, 8, 0, 1, 3)
self.layout.addWidget(self.button_classification, 9, 0, 1, 3)
self.layout.addWidget(self.LCD_Number, 10, 0, 1, 3)
self.window.setLayout(self.layout)

但不幸的是，我得到的结果是：

​

​

所以中间的5-7行是宽的。

Answer 1

对小部件使用列和行跨度并不像您所认为的那样有效。网格布局中的每个“单元”可能有不同的大小，这取决于每个小部件sizeHint和sizePolicy。

所有小部件都有一个默认大小策略，这个属性是一个小部件用于告诉容器它在调整大小时的行为方式(如果它展开，有固定的高度/宽度，它可以收缩，等等)。

默认情况下，按钮和复选框具有固定的垂直策略，这意味着它们永远不会增长或收缩。

每个布局都有一个拉伸值，可以为每个“插槽”分配。扩展始终默认为0，这给每个小部件留下了增长或缩小以满足其需要的可能性，但当设置该值时，可用空间由布局中的每个扩展之和计算，然后等分。例如，如果您有一个包含两个小部件的简单布局，第一个和第二个有一个stretch=1，那么可用空间将被除以3 (1 + 2)，其中第一个占据三分之一，第二个占三分之二。

对于网格布局，您可以使用setRowStretch()和setColumnStretch()来实现您建议的目标，但是这只适用于具有兼容策略(首选或扩展)的小部件，而且在您的示例中，这些按钮的高度是固定的，这是不够的。

有两种可能性，但在这两种情况下，我将使用更简单的布局，因为出于上述原因，不需要使用高计数的行和列，因此可以使用setRowStretch/setColumnStretch。

布局只使用4列：

+----+---+---+----+
|        |        |
+----+---+---+----+
|    |       |    |
+----+---+---+----+
|    |       |    |
+----+---+---+----+

第一行有两个具有2列跨度的“单元格”，下面的行将两个中央槽合并为一个具有类似跨度的单个单元格。

1.手动设置这些小部件的策略

在这种情况下，实际上有5行，第1行有rowStretch=5，第2行有3行，剩下的1行。通过手动将垂直大小策略设置为小部件，它们可以增长到它们所占据的行的长度所需的高度。

    # first row, notice the spans
    self.layout.addWidget(self.canvas_left, 0, 0, 1, 2)
    self.layout.addWidget(self.canvas_right, 0, 2, 1, 2)

    # second row, if the span is not specified defaults to (1, 1)
    self.layout.addWidget(self.layout4_image_widget, 1, 0)
    self.layout.addWidget(self.canvas_middle_top, 1, 1, 1, 2)
    self.layout.addWidget(self.canvas_right_top, 1, 3)

    # left widgets for third, fourth and fifth rows
    self.layout.addWidget(self.button_start, 2, 0)
    self.layout.addWidget(self.button_classification, 3, 0)
    self.layout.addWidget(self.LCD_Number, 4, 0)

    # remaining widgets, notice the vertical and horizontal spans
    self.layout.addWidget(self.canvas_right_buttom, 2, 1, 3, 2)
    self.layout.addWidget(self.canvas_middle_buttom, 2, 3, 3, 1)

    # the column stretches set based on the grid given by you
    self.layout.setColumnStretch(0, 3)
    self.layout.setColumnStretch(1, 2)
    self.layout.setColumnStretch(2, 2)
    self.layout.setColumnStretch(3, 3)

    # the row stretches, with the final 3 rows set to 1
    self.layout.setRowStretch(0, 5)
    self.layout.setRowStretch(1, 3)
    self.layout.setRowStretch(2, 1)
    self.layout.setRowStretch(3, 1)
    self.layout.setRowStretch(4, 1)

    # the default policy for both buttons and checkboxes is QSizePolicy.Minimum
    # horizontally, and QSizePolicy.Fixed vertically, let's just change the latter
    self.button_start.setSizePolicy(
        QSizePolicy.Minimum, QSizePolicy.Preferred)
    self.button_classification.setSizePolicy(
        QSizePolicy.Minimum, QSizePolicy.Preferred)

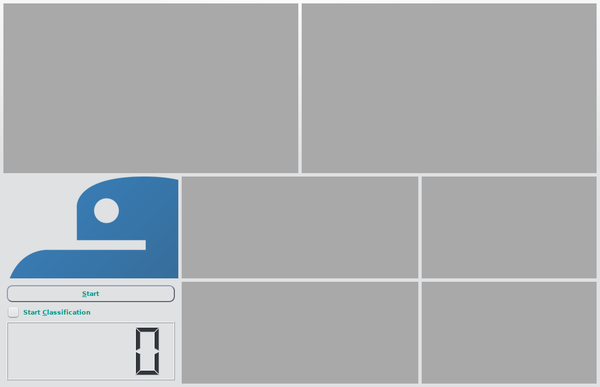

不幸的是，这并不完美:正如您所看到的那样，按钮可能变得太大，复选框中有许多不必要的空白，可以由LCD小部件代替。

​

​

2.使用容器部件

在本例中，只有3行，并将一个额外的QWidget用作左下角小部件的容器。

    self.layout.addWidget(self.canvas_left, 0, 0, 1, 2)
    self.layout.addWidget(self.canvas_right, 0, 2, 1, 2)

    self.layout.addWidget(self.layout4_image_widget, 1, 0)
    self.layout.addWidget(self.canvas_middle_top, 1, 1, 1, 2)
    self.layout.addWidget(self.canvas_right_top, 1, 3)

    # create a container widget and add it to the main layout
    self.container = QWidget()
    self.layout.addWidget(self.container, 2, 0)
    containerLayout = QVBoxLayout(self.container)

    # add the widgets to the container
    containerLayout.addWidget(self.button_start)
    containerLayout.addWidget(self.button_classification)
    containerLayout.addWidget(self.LCD_Number)

    # the remaining widgets on the third row
    self.layout.addWidget(self.canvas_right_buttom, 2, 1, 1, 2)
    self.layout.addWidget(self.canvas_middle_buttom, 2, 3)

    self.layout.setColumnStretch(0, 3)
    self.layout.setColumnStretch(1, 2)
    self.layout.setColumnStretch(2, 2)
    self.layout.setColumnStretch(3, 3)

    # there are only 3 rows, the second and third have the same row span
    self.layout.setRowStretch(0, 5)
    self.layout.setRowStretch(1, 3)
    self.layout.setRowStretch(2, 3)

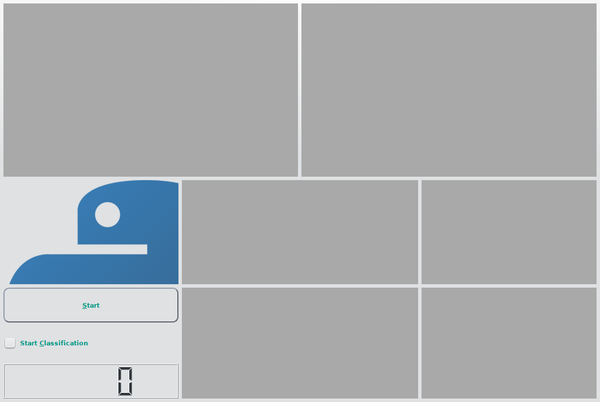

在这种情况下，空间使用更加优化，为那些需要它的小部件( LCD)留出更多的空间。

​

​

Answer 2

https://doc.qt.io/qtforpython/PySide2/QtWidgets/QGridLayout.html#PySide2.QtWidgets.PySide2.QtWidgets.QGridLayout.setRowStretch

也许这和这个功能有关..。正如他们所说，拉伸因子与行的相对占用空间有关，其默认值为0。您可以尝试将每一行设置为1。
