STM32F302脉宽调制输入CubeMX设置

Question

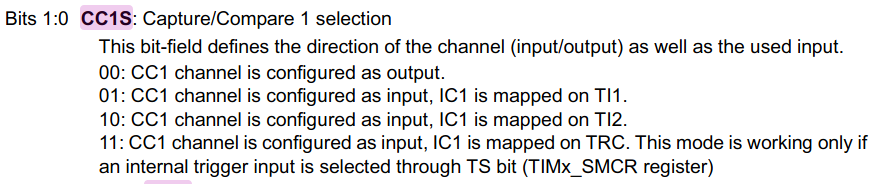

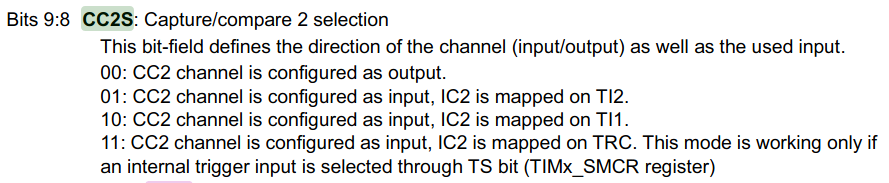

我试图设置脉宽调制输入在STM32F302R8上，以计算频率和占空比。在STM32F302x8参考手册中，它指出我们需要将IC1映射到TI1 (CC1S = 01)，并将IC2映射到TI1。

​

​

​

​

​

​

为了符合STM32F302x8参考手册的建议，我需要IC Selection成为第一频道的Direct和第二频道的Indirect，我硬编码了设置和脉宽调制输入。

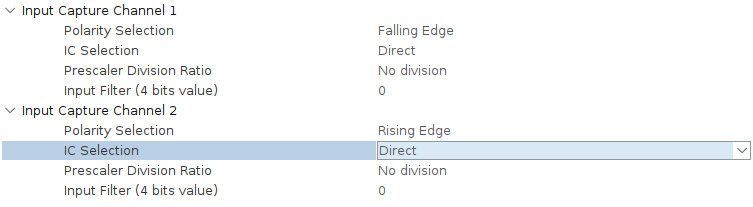

我想在CubeMX中设置它，但它只允许IC Selection = Direct。和Direct一样，让两个通道都工作，而不是工作，因为IC通道1的计数器总是返回0。

​

​

​

​

我在这里做错什么了？我不知道如何在STM32CubeMX中正确设置脉宽调制输入。

Answer 1

我几乎没有使用CubeMX的经验，但似乎您需要从Channel2下拉菜单中选择它的模式窗口。

​

​

Answer 2

如果在默认情况下将所有内容保留在TIM配置中，则可以选择“组合通道”到"PWM输入“模式，这将自动设置所有内容。然而，这和@Tagli的截图节目是一样的。
