用matplotlib创建详细的svg图

Question

我使用Python matplotlib绘制了一个包含大量数据的图形。在执行plt.show()时，我可以放大并查看图表的细节。但是，我想将图形保存到一个带有plt.savefig的svg文件中，并查看默认的非缩放视图中看不到的这些细节。我怎么能这么做？

请注意，当使用矢量图形格式(如svg文件)时，增加DPI或一英寸一英寸的尺寸是毫无意义的。

例如，请考虑以下程序。

import matplotlib.pyplot as plt
import numpy as np
import math

x = np.arange(0,100,0.00001)
y = x*np.sin(2*math.pi*(x**1.2))
plt.plot(y)
plt.savefig('test.svg')

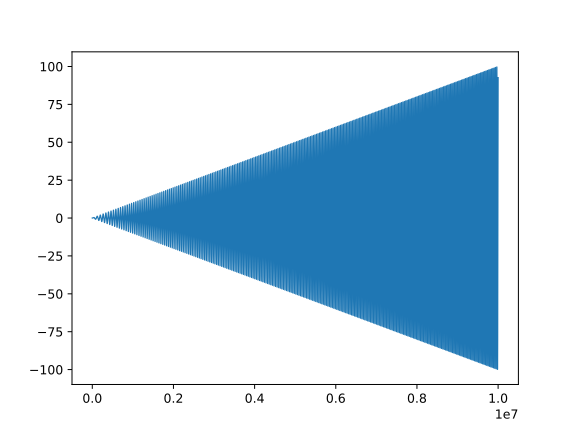

我们会得到下面的图，即使我们放大，我们也看不到正弦波周期的细节。

​

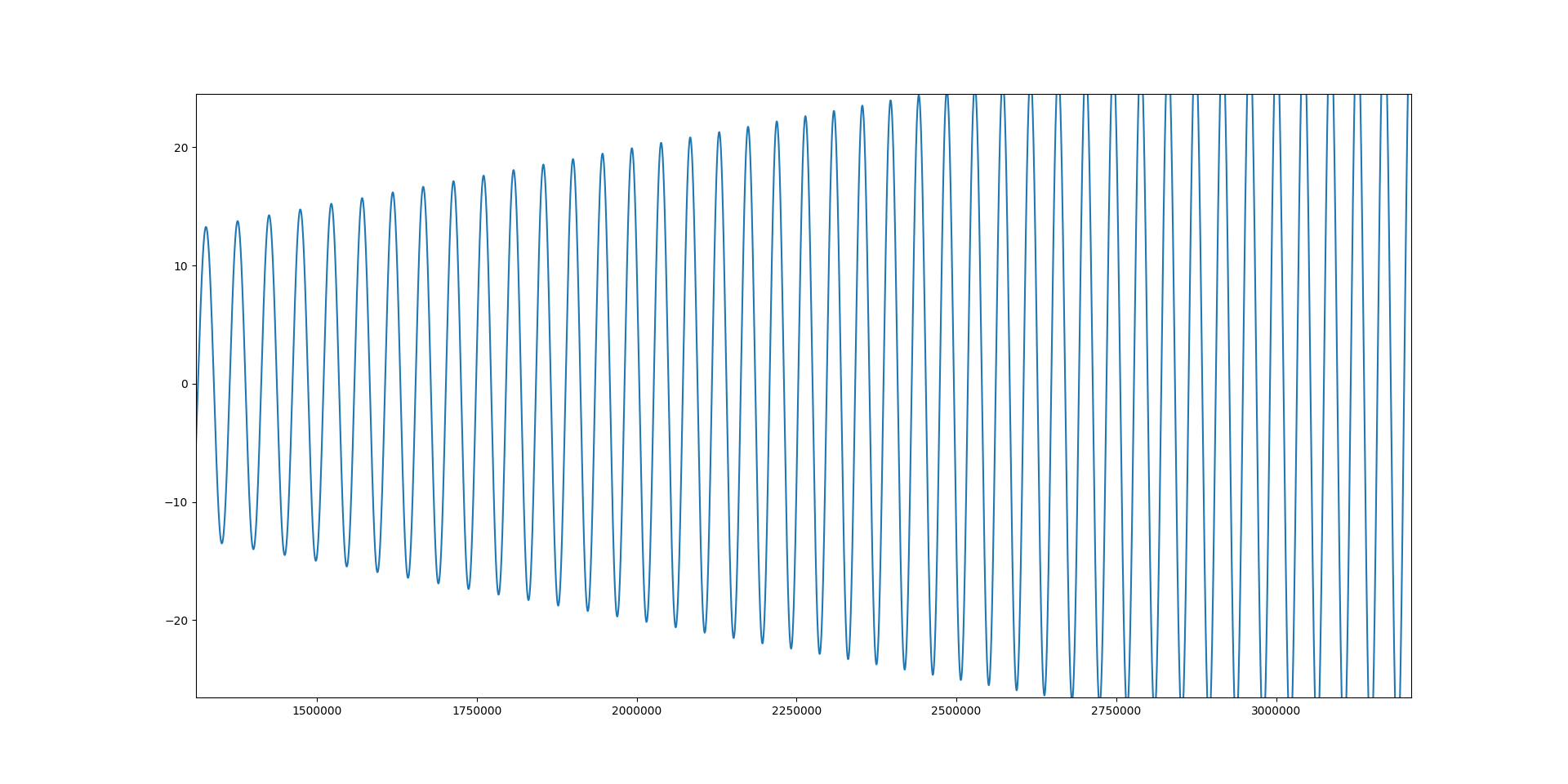

但是我们可以看到正弦波的细节时，用plt.show代替显示图像，然后放大。

​

Answer 1

添加该数字的大小：

import matplotlib.pyplot as plt
import numpy as np
import math

x = np.arange(0,100,0.00001)
y = x*np.sin(2*math.pi*(x**1.2))
fig = plt.figure(figsize=(19.20,10.80))

plt.plot(y)
plt.savefig('test.svg')

你就能得到你想要的那种决心。

正如JohanC正确地观察到的，另一个好的解决方案是减少线条的宽度：

import matplotlib.pyplot as plt
import numpy as np
import math

x = np.arange(0,100,0.00001)
y = x*np.sin(2*math.pi*(x**1.2))
#fig = plt.figure(figsize=(19.20,10.80))

plt.plot(y, linewidth=0.1)
plt.savefig('test.svg')
