熊猫pd.read_hdf可以处理HDF5文件中的一些表，但不是所有表。

Question

我在Python3.7中使用Pandas来读取HDF5文件中的数据。HDF5文件包含来自MSC的结果表。

HDF5文件名为“ave_01.h5”

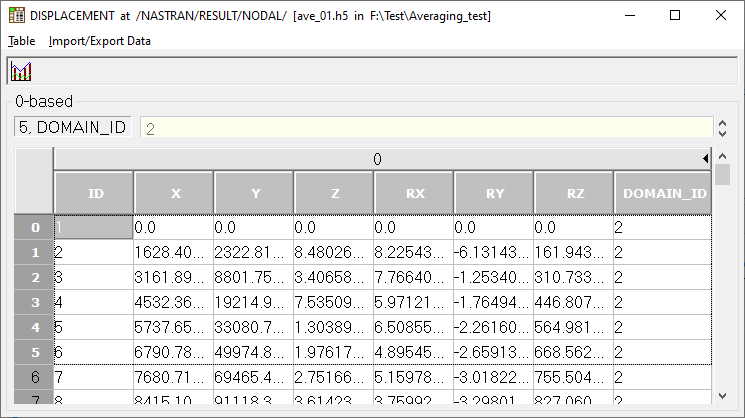

HDF5的位移表如下所示：

​

​

使用以下功能非常好：

import numpy as np
import pandas as pd
pd.read_hdf('./ave_01.h5', 'NASTRAN/RESULT/NODAL/DISPLACEMENT')

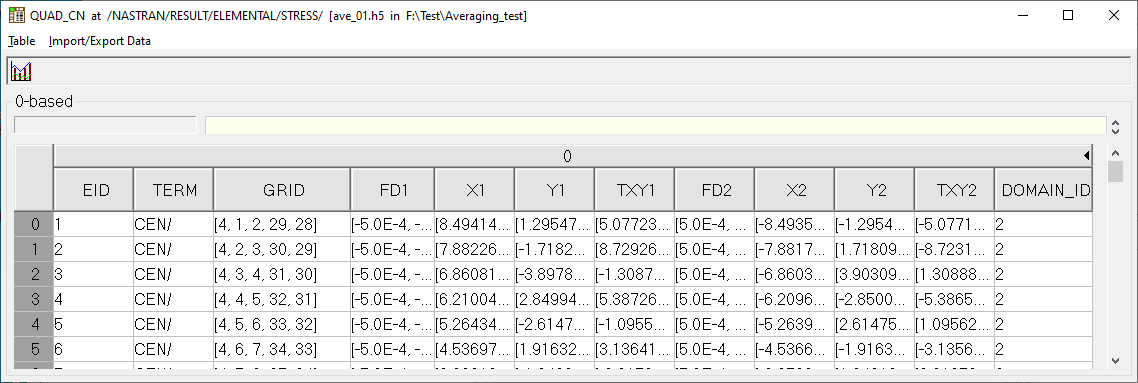

然而，我有另一个压力结果表，如下所示：

​

​

因此，我希望下面的代码能够工作，但它不能工作：

pd.read_hdf('./ave_01.h5', '/NASTRAN/RESULT/ELEMENTAL/STRESS/QUAD_CN')

我收到以下错误：

ValueError:错误的项目数通过5，放置意味着1

我注意到，第二个表在某些列中包含列表，而第一个表没有。这些列表还包含5个元素。也许这是导致错误的原因，但我不知道这是否是真的，也不知道如何纠正这个错误。

我哪里出问题了？

谢谢。

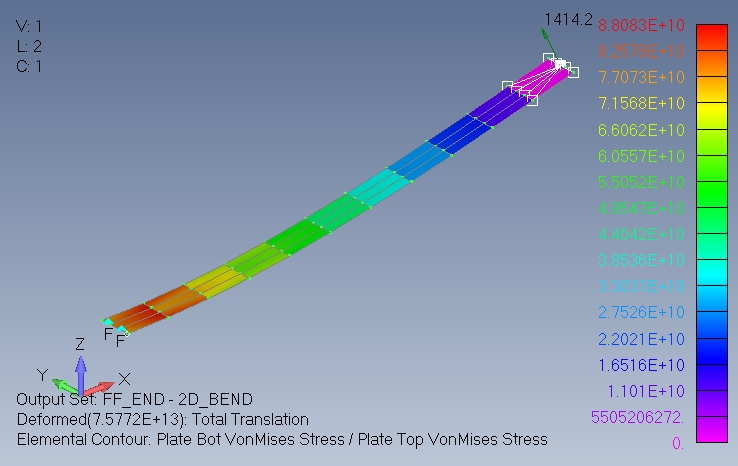

作为参考，这些结果是一个简单的测试模型，如下所示：

​

Answer 1

您是正确的，该问题与5个元素的列表相关联。

我能在我的头上复制这个问题。在我的例子中，列表有9个元素，但是read_hdf函数只要求每个表单元格有一个值。

下面是我用Pandas编写的Python代码。不幸的是，我无法解决这个问题。

通过使用h5py库，我能够成功地向前迈进。下面是我使用h5py库编写的Python代码。

Pandas

工作实例

import pandas as pd

test_output = pd.read_hdf('./nug_46.h5', '/NASTRAN/RESULT/NODAL/DISPLACEMENT')
print(test_output)
# returns
#           ID         X         Y         Z   RX   RY   RZ  DOMAIN_ID
# 0          3 -0.000561 -0.001269  0.001303  0.0  0.0  0.0          2
# 1          5 -0.001269 -0.000561  0.001303  0.0  0.0  0.0          2
# 2          6 -0.001342 -0.000668  0.001181  0.0  0.0  0.0          2
# 3          7 -0.001342 -0.000794  0.001162  0.0  0.0  0.0          2
# 4          8 -0.001335 -0.000893  0.001120  0.0  0.0  0.0          2
# ...      ...       ...       ...       ...  ...  ...  ...        ...
# 4878   20475  0.000000  0.000000  0.000000  0.0  0.0  0.0          2
# 4879   20478  0.000000  0.000000  0.000000  0.0  0.0  0.0          2
# 4880  100001  0.000000  0.000000  0.000000  0.0  0.0  0.0          2
# 4881  100002  0.000000  0.000000  0.000000  0.0  0.0  0.0          2
# 4882  100003  0.000000  0.000000  0.000000  0.0  0.0  0.0          2

非工作实例

test_output = pd.read_hdf('./nug_46.h5', 'NASTRAN/RESULT/ELEMENTAL/STRESS/HEXA')
print(test_output)
# returns an error
# Traceback (most recent call last):
#   File "/home/apricot/PycharmProjects/python_hdf5_reader/venv/lib/python3.6/site-packages/pandas/core/internals/managers.py", line 1654, in create_block_manager_from_blocks
#     make_block(values=blocks[0], placement=slice(0, len(axes[0])))
#   File "/home/apricot/PycharmProjects/python_hdf5_reader/venv/lib/python3.6/site-packages/pandas/core/internals/blocks.py", line 3041, in make_block
#     return klass(values, ndim=ndim, placement=placement)
#   File "/home/apricot/PycharmProjects/python_hdf5_reader/venv/lib/python3.6/site-packages/pandas/core/internals/blocks.py", line 125, in __init__
#     f"Wrong number of items passed {len(self.values)}, "
# ValueError: Wrong number of items passed 9, placement implies 1

H5PY

工作实例

import h5py

file = h5py.File('./nug_46.h5', 'r')

# Open the dataset of compound type
dataset = file['/NASTRAN/RESULT/ELEMENTAL/STRESS/HEXA']

# Print the column names
column_names = dataset.dtype.names
print(column_names)
# returns
# ('EID', 'CID', 'CTYPE', 'NODEF', 'GRID', 'X', 'Y', 'Z', 'TXY', 'TYZ', 'TZX', 'DOMAIN_ID')

# Print the first ten rows of the dataset
# If you want to print the whole dataset, leave out the brackets and
# colon, e.g. enumerate(dataset)
for i, line in enumerate(dataset[0:10]):
    print(line)
# returns
# (447, 0, b'GRID', 8, [   0,    5,    6,   12,   11, 1716, 1340, 1346, 1345], ..., 2)
# (448, 0, b'GRID', 8, [   0,    6,    7,   13,   12, 1340, 1341, 1347, 1346], ..., 2)
# (449, 0, b'GRID', 8, [   0,    7,    8,   14,   13, 1341, 1342, 1348, 1347], ..., 2)
# (450, 0, b'GRID', 8, [   0,    8,    9,   15,   14, 1342, 1343, 1349, 1348], ..., 2)
# (451, 0, b'GRID', 8, [   0,    9,   10,   16,   15, 1343, 1344, 1350, 1349], ..., 2)
# (452, 0, b'GRID', 8, [   0,   11,   12,   18,   17, 1345, 1346, 1352, 1714], ..., 2)
# (453, 0, b'GRID', 8, [   0,   12,   13,   19,   18, 1346, 1347, 1353, 1352], ..., 2)
# (454, 0, b'GRID', 8, [   0,   13,   14,   20,   19, 1347, 1348, 1354, 1353], ..., 2)
# (455, 0, b'GRID', 8, [   0,   14,   15,   21,   20, 1348, 1349, 1355, 1354], ..., 2)
# (456, 0, b'GRID', 8, [   0,   15,   16,   22,   21, 1349, 1350, 1356, 1355], ..., 2)

# Print the 2nd row, 1st column in the dataset
print(dataset[1][column_names[0]])
# returns
# 448

# Print the 2nd row, 5th column, 3rd element of the list in the dataset
print(dataset[1][column_names[4]][2])
# returns
# 7

# Same as above, but by using the column name
print(dataset[1]['GRID'][2])
# returns
# 7

Answer 2

为了快速澄清由MSC.Nastran创建的HDF5文件中数据的格式。这些值不是Python，而是一个NumPy数组。我知道，这是骗人的，因为两种数据类型都使用val1、val2、val3，而且都使用索引来访问各个元素。但是，与不一样，您可以通过使用.dtype属性检查每个字段的数据类型来确认这一点，如下所示。

每个数组在多个元素位置都有值。当您的Nastran压力请求具有(两者)时，就会发生这种情况；在质心和角/网格处得到输出。这些位置与网格字段中的Grid in匹配。

下面是一个处理Quad4元素数据的简单示例。对于其他元素类型，此过程类似：

In [1]: import h5py
In [2]: h5f = h5py.File('tube_a_mesh.h5', 'r')
In [3]: str_ds = h5f['/NASTRAN/RESULT/ELEMENTAL/STRESS/QUAD_CN']
In [4]: print (str_ds.dtype)
{'names' ['EID','TERM','GRID','FD1','X1','Y1','TXY1','FD2','X2','Y2','TXY2','DOMAIN_ID'],
'formats':['<i8','S4',('<i8', (5,)),('<f8', (5,)),('<f8', (5,)),('<f8', (5,)),('<f8', (5,)),('<f8', (5,)),('<f8', (5,)),('<f8', (5,)),('<f8', (5,)),'<i8'], 'offsets':[0,8,16,56,96,136,176,216,256,296,336,376],
'itemsize':384}

dytpe显示GRID为('<i8', (5,))，X1为('<f8', (5,)) (其他应力值为Y1、TXY1等)。

继续，这是如何将Z1 location 上的Sx压力提取为HDF5 dataset对象。

In [5]: quad_sx_arr= str_ds['X1']
In [6]: print (quad_sx_arr.dtype, quad_sx_arr.dtype)
float64  (4428, 5)

或者，这是如何将Z1 的所有Sx压力提取为NumPy数组。

In [7]: quad_sx_arr= str_ds['X1'][:]
In [8]: print (quad_sx_arr.dtype, quad_sx_arr.dtype)
float64  (4428, 5)

最后，如果您只需要质心值(每个X1数组的第一个元素)，这就是如何将它们提取为NumPy数组。

In [9]: quad_csx_arr = quad_sx_arr[:,0]
In [10]: print (quad_csx_arr.dtype, quad_csx_arr.shape)
float64 (4428,)

Answer 3

我无法给出比已经给出的更好的解释，为什么您的代码不能工作，但我已经为我自己的用途开发了一个解决方案。据我所知，MSC选择格式化其“角落”结果的方式是造成问题的原因。如果他们要么拿出一个“如何”来读取角落数据到数据中心，要么考虑重新格式化数据的组织方式，以便更好地使用标准的熊猫read_hdf函数，而不是让最终用户来决定如何组织这些数据，那就太好了。

将"h5_file_path“和"table_path”替换为特定文件/表的必要信息。

with h5py.File(h5_file_path, mode='r') as hdf5:
    header = hdf5[table_path][:].dtype.names
    data = [[item[np.where(row['GRID'] == grid)][0] if isinstance(item, np.ndarray) else item for item in row]
        for row in hdf5[table_path][:]
        for grid in row['GRID']]
df = pd.DataFrame(data=data, columns=header)
