“使用PDL创建的第一步”映像与PDL书中的映像不同

Question

我从http://pdl.perl.org/?page=FirstSteps中找到了一个例子，即：

pdl> use PDL::Graphics::Simple
pdl> imag (sin(rvals(200,200)+1)

我试着运行这个例子，但是不成功。因此，我试图调整它将在Windows上使用Gnuplot的示例：

pdl> use PDL::Graphics::Gnuplot;
pdl> gplot(with => 'image', sin(rvals(200,200)+1) );

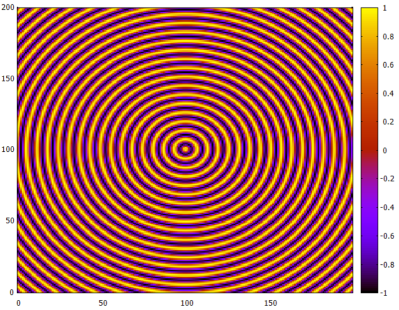

然而，生成的地块与PDL书中给出的图不同，因为它包含额外的"V“形蓝色条纹：

​

​

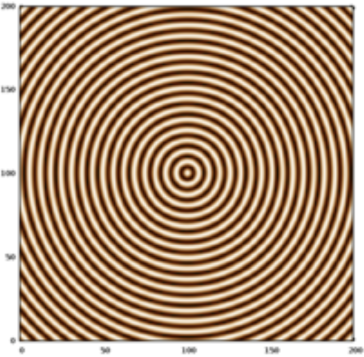

要进行比较，PDL中的图像看起来要干净得多：

​

​

我不知道是什么造成了这种差异。

Answer 1

我刚刚在gnuket5.2，流血的PDL，最新的PDL：：图形：：Gnuplot (PGG)和PDL::Graphics::Simple (PGS)中尝试了这一点。我得到的结果和你一样的PGG，和这本书与PGS。

使配色方案在这两种情况下都是相同的方法是，首先更改Gnuplot调用以提供绘图选项：

pdl> use PDL::Graphics::Gnuplot
pdl> gplot({clut => 'sepia', colorbox => '', justify =>1}, with => 'image', sin(rvals(200,200)+1))

因为，无论是好是坏，PGS默认为黑色色调。colorbox选项是颜色标度，如果它不存在，并且您希望数据仍然是方形的，则必须添加一个真正的justify值。
