如何使逻辑在Modelica中的when子句中避免离散导数？

Question

我在做计算内燃机p(压力)的逻辑。方程由几个在时间从句中称为“周期”的情况组成。

  when Period==1 then
    p = pre(p) * ( T / pre(T)) ^( Gamma/(Gamma-1));
  elsewhen Period==0 or Period==2 or Period==3 then
    p = ( m*R_gas*der(T)+m*T*der(R_gas)+R_gas*T*der(m)-V*der(p) ) / der(V);
  end when;

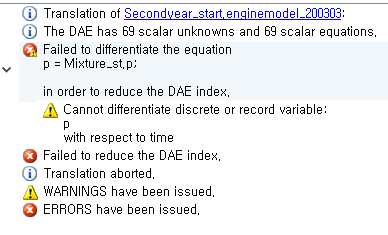

代码中唯一未知的变量是p，我得到了如下所示的错误消息

​

​

在消息中说，方程p是离散的，不能区分。

但是，我认为这不是离散方程。即使它是离散方程，我也不期望误差，因为der(p)部分只在第二个子句中。

我怎样才能解决这个问题？

Answer 1

你能解释一下你想要什么行为吗？

第一个方程式，

  when Period==1 then
    p = pre(p) * ( T / pre(T)) ^( Gamma/(Gamma-1));

它本身起作用，但上面关于p的第二个方程只有在周期变为0，2或3时才是有效的，这只是时间上的一个点，所以我无法理解右边的der(p)应该是什么。

另外，如果一个方程同时涉及到p和der(p)，那么这个方程通常会被求解成基于p计算der(p)，但我不确定这是否就是这里的目标。

补充:您的评论似乎表明，您希望在句点获得新值时，而不仅仅是在实例中，方程是有效的。在Modelica中，when用于只在条件变为真时才有效一次的方程，而if适用于条件为真时有效的方程。

这会导致这样的结果：

  if Period==1 then
    ...
  else
    p = ( m*R_gas*der(T)+m*T*der(R_gas)+R_gas*T*der(m)-V*der(p) ) / der(V);
  end if;

然而，在这种情况下，第一个等式是有问题的。我想您希望x=T^(Gamma/(Gamma-1))/p在这部分中保持不变，不幸的是，编写它会直接导致更改索引，而这在Modelica中目前不受支持。

然而，另一种选择是说它的导数为零，这将提供如下内容：

  x=T^(Gamma/(Gamma-1))/p;
  if Period==1 then
    der(x)=0;
  else
    p = ( m*R_gas*der(T)+m*T*der(R_gas)+R_gas*T*der(m)-V*der(p) ) / der(V);
  end if;

但不确定它是否会起作用，因为我还没有看到整个模型。
