Atmega8515 avr，avr存储器，avr循环仿真日志

Question

我有这样的atmega8515代码

.nolist

.include "m8515def.inc"

.list

.equ fCK = 8000000
.equ BAUD = 9600
.equ UBRR_value = (fCK/(BAUD*16))-1
.cseg
.org 0


main:

rcall init_USART

LDI R16, 0xFF
OUT DDRC, R16

rcall USART_recieve

OUT PORTC, R16

LDI R16, 0x00
OUT DDRA, R16

in R16, PINA

OUT PORTC, R16

rcall USART_send


init_USART:

ldi   R16, high(UBRR_value)
out   UBRRH, R16
ldi   R16, low(UBRR_value)
out   UBRRL, R16

ldi   R16, (1<<RXEN)|(1<<TXEN)|(0<<RXCIE)|(0<<TXCIE)|(0<<UDRIE)
out   UCSRB, R16


ldi   R16, (1<< URSEL)|(1<<UPM1)|(1<<UPM0)|(1<< UCSZ1)|(1<< UCSZ0)
out   UCSRC, R16
ret

USART_send:
out   UDR, R16
sending:

sbis  UCSRA, TXC
rjmp  sending
ret
USART_recieve:
sbis  UCSRA, RXC


rjmp  USART_recieve

in   R16, UDR

ret

我在proteus中运行这段代码，并得到以下循环错误

PC=0x0030.AVR USART RX奇偶校验错误U1

PC=0x0024.当接口未启用时，AVR内存外部存储器读取(SRE=0)：0x0260。U1

PC=0x0000.当接口未启用时，AVR内存外部内存读取(SRE=0)：0x0261。U1

PC=0x0000.AVR CPU RET地址= 0x0000 U1

PC=0x0002.当接口未启用时，AVR内存外部内存写入(SRE=0)：0x0261=01。U1

PC=0x0002。当接口未启用时，AVR内存外部内存写入(SRE=0)：0x0260=00。U1**

PC=0x0024。当接口未启用时，AVR内存外部存储器读取(SRE=0)：0x0260。U1**

PC=0x0002。当接口未启用时，AVR内存外部内存读取(SRE=0)：0x0261。U1**

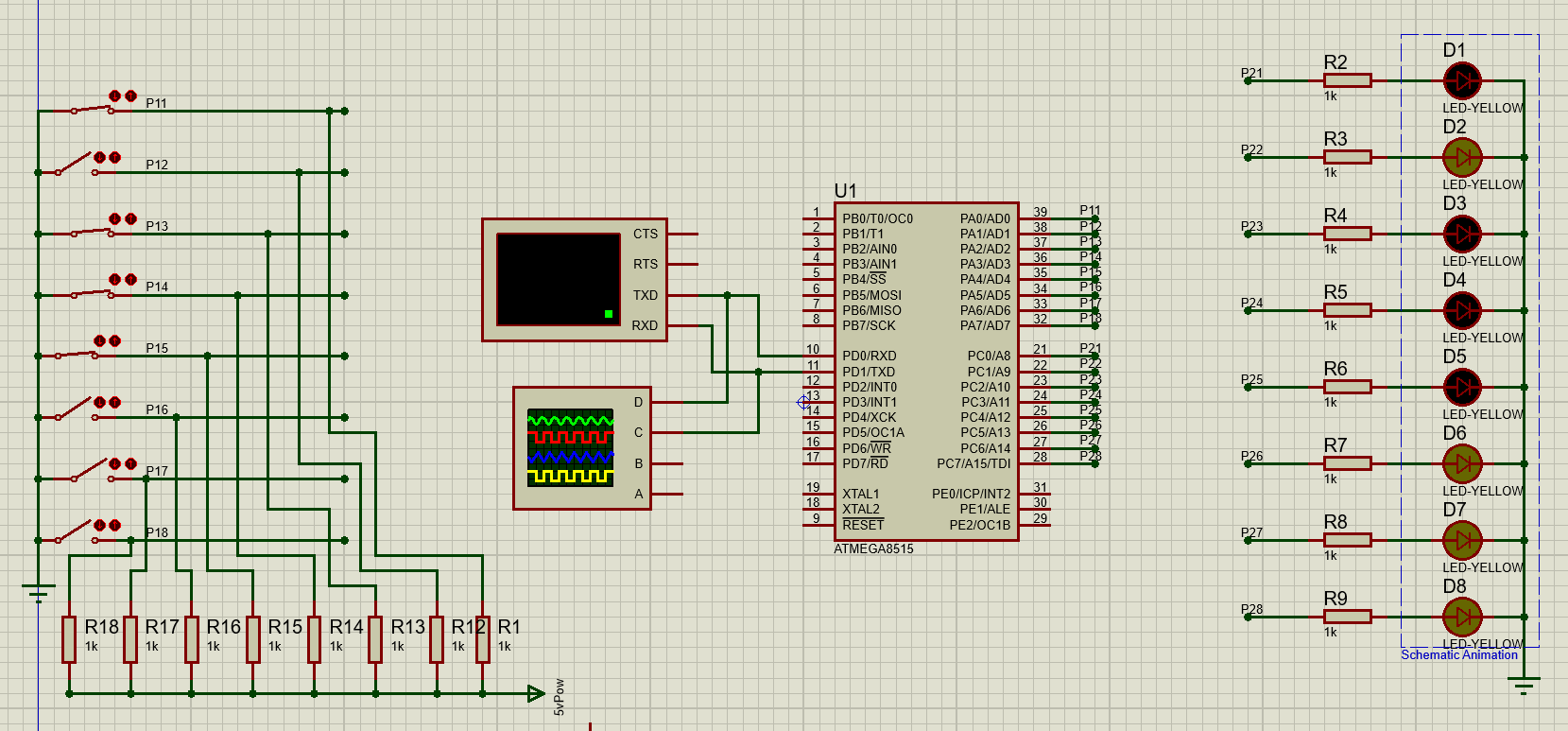

我还包括proteus模式，以更好地理解

​

Answer 1

看起来问题出在未初始化的堆栈指针中。

重置后，SPH:SPL被初始化为0x0000，因此对堆栈的任何写入(由push、rcall等)将写入地址0x0000 (映射为注册r0)，然后堆栈指针将减少，成为0xFFFF。在ATmega8515中，0x0260及以上的内存位置映射到外部内存，而外部内存显然不在您的示意图中连接。

添加堆栈指针初始化，作为程序中的第一个操作，例如：

ldi r16, high(RAMEND)
out SPH, r16
ldi r16, low(RAMEND)
out SPL, r16

另外，您的程序中没有循环，在rcall USART_send之后，它将超越init_USART:标签。

您可能希望在这一点上添加rjmp main。

你为什么要用汇编语言写程序呢？用C写不是更简单吗？
