ESP32: dsb1820温度传感器，提供恒定的负127读数

Question

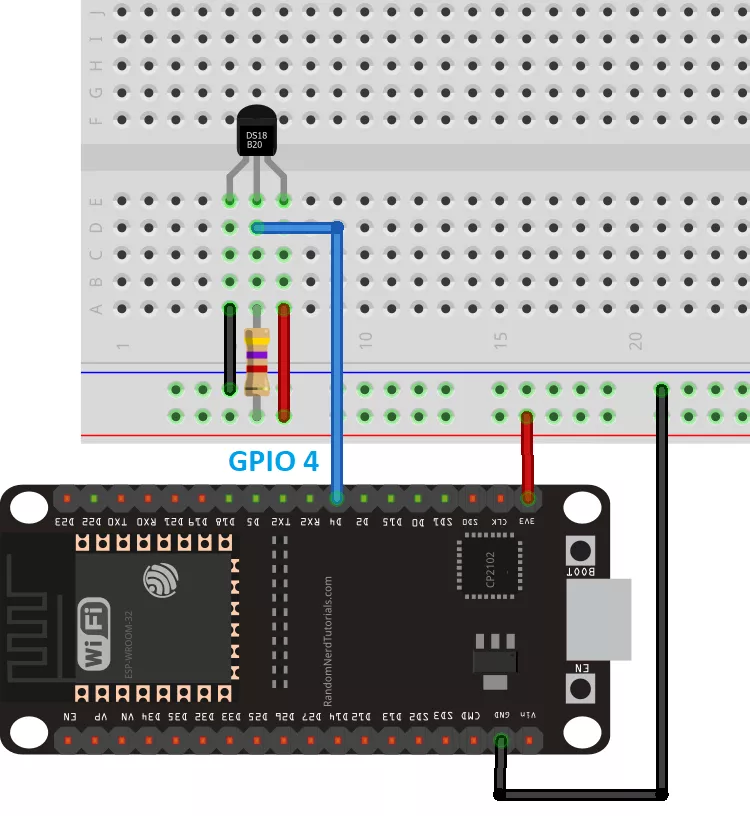

我试图获得一个温度读数使用一个单一的dsb1820温度传感器连接到一个esp32微控制器。传感器连接到esp32的GPIO-4上.我打算把温度读数送到一片云上。

我面临的问题是温度读数总是给出-127的值。

我在网上读到，当dsb1820返回-127时，意味着传感器没有连接。

我是不是用错了引脚连接传感器？

​

​

#include "OneWire.h"
#include "DallasTemperature.h"
#include <WiFi.h>
#define WIFI_SSID "SSID"
#define WIFI_PASSWORD "PASSWORD"

OneWire oneWire(4);
DallasTemperature tempSensor(&oneWire);

void setup(void)
{
    Serial.begin(115200);
    WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
    Serial.print("Connecting to Wi-Fi");
    while (WiFi.status() != WL_CONNECTED)
    {
        Serial.print(".");
        delay(300);
    }
    Serial.println();
    Serial.print("Connected with IP: ");
    Serial.println(WiFi.localIP());
    Serial.println();

    tempSensor.begin();
}

void loop(void)
{
    tempSensor.requestTemperaturesByIndex(0);

    Serial.print("Temperature: ");
    Serial.print(tempSensor.getTempCByIndex(0));
    Serial.println(" C");

    delay(2000);
}

Answer 1

检查你的电缆，然后：

const int oneWireBus = 32;  // on pin 32 /GPIO7/D0 on pcb (a 4.7K resistor is necessary)
OneWire oneWire(oneWireBus);

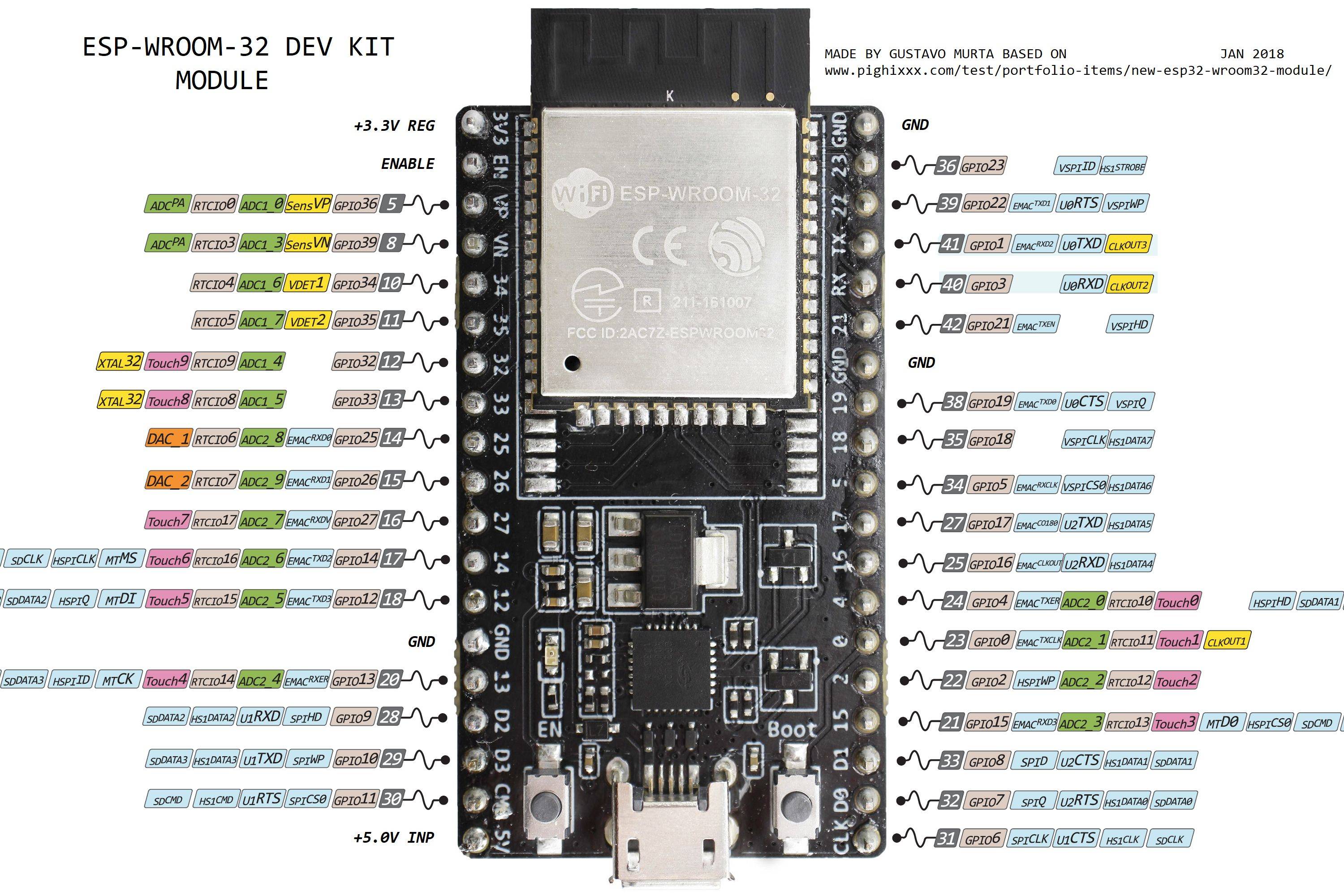

它应该是传感器的中间销(见我的图表)。

​

编辑 DevKit没有引脚4，您可以使用GPIO4 (在pcb上使用4)，这是在Arduino 24中，但是

下面的带带引脚: 0、2、4、5(启动时高)、12 (启动时低)和15 (启动时高)用于将ESP32放入引导加载程序或闪烁模式。不要将外设连接到这些引脚上！如果您这样做，您可能有困难，试图上传代码，闪存或重置板。

连接到32 (pcb上的GPIO7或D0 )，因为这是安全的测试。

如果你有这个错误或没有/错误的电阻，它会给你-127 (或者你杀死传感器/它是DOA)。
