STM32L476 on Nucleo，不能在80 Mhz下运行

Question

我正在为我的Nucleo-L476RG板在一个新的项目上运行以下代码：

GPIOA->BSRR = GPIO_PIN_4;
GPIOA->BRR = GPIO_PIN_4;

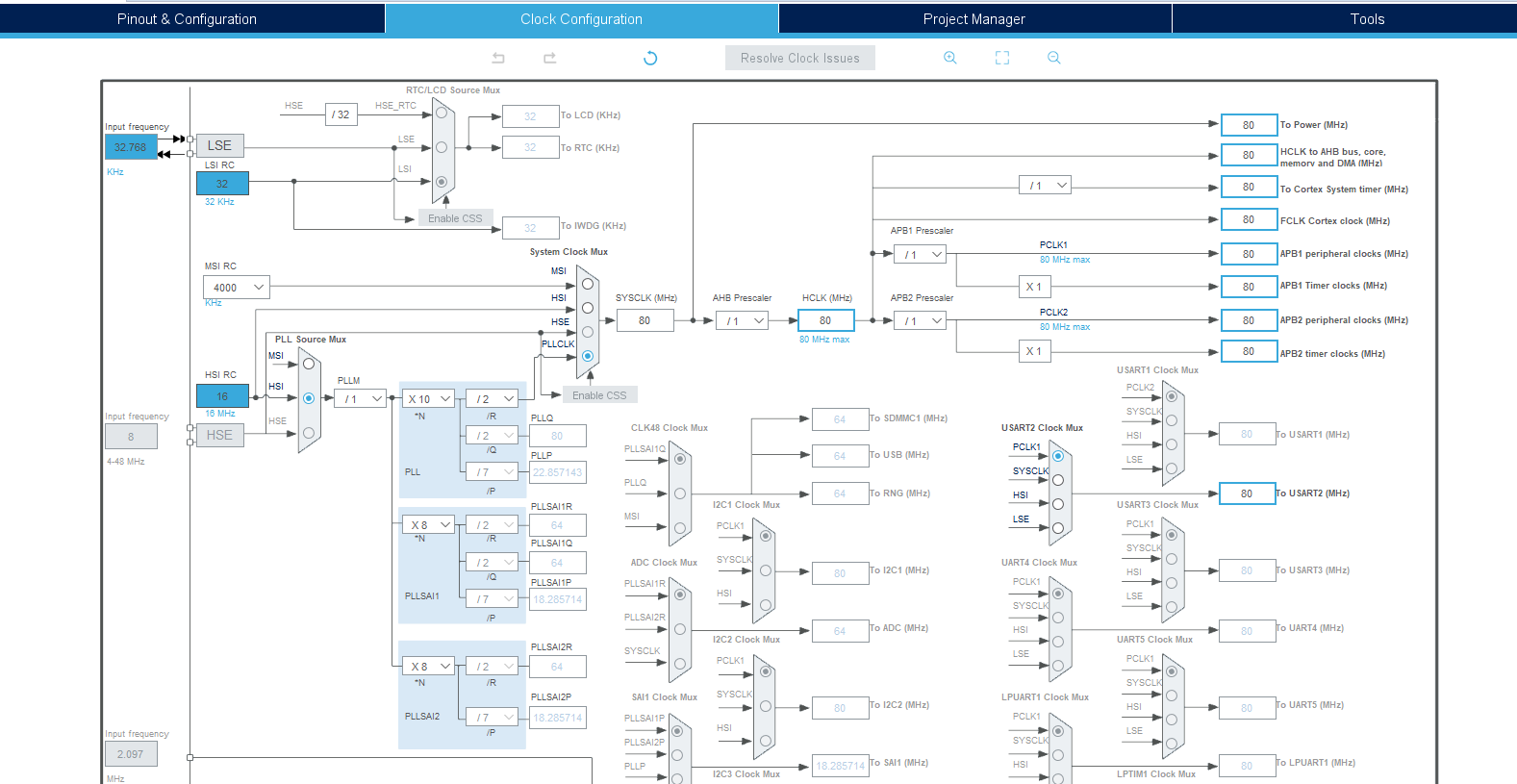

时钟配置是默认的，如下所示：

​

我希望在示波器上看到一个80兆赫的时钟，但我只看到10兆赫。当我启用“主时钟输出”时，我可以看到80 Mhz，但我的代码似乎没有以这个速度运行。

知道是什么导致的吗？

Answer 1

，我希望在我的示波器上看到一个80兆赫的时钟，但我只看到10兆赫。

为什么您期望这两个C状态将在一个CPU时钟中执行？你认为有可能吗？，当然不是

它被翻译成

  str r2, [r3]
  str r2, [r3, #4]

str指令需要2个时钟。其中两只，四只钟。如果从闪存运行，则需要添加等待状态。这大约需要8个时钟，你可以看到10兆赫。您可以尝试从SRAM中运行，这样会更快。

当然，只有当你一个接一个地得到这些指示时，它才是有效的。

GPIOA->BSRR = GPIO_PIN_4;
GPIOA->BRR = GPIO_PIN_4;
GPIOA->BSRR = GPIO_PIN_4;
GPIOA->BRR = GPIO_PIN_4;
GPIOA->BSRR = GPIO_PIN_4;
GPIOA->BRR = GPIO_PIN_4;
GPIOA->BSRR = GPIO_PIN_4;
GPIOA->BRR = GPIO_PIN_4;
GPIOA->BSRR = GPIO_PIN_4;
GPIOA->BRR = GPIO_PIN_4;
/*...*/

当循环中有它时，循环将增加额外的开销。
