有提供三角网的Matplotlib三角剖分

Question

我有如下数据: x，y，三角形

在MATLAB上，使用trisurf函数，我提供了(三角形，x，y)来得到结果，非常直接。

然而，在Matplotlib上，如果我使用相同的数据，则得到：

如果让triangles)

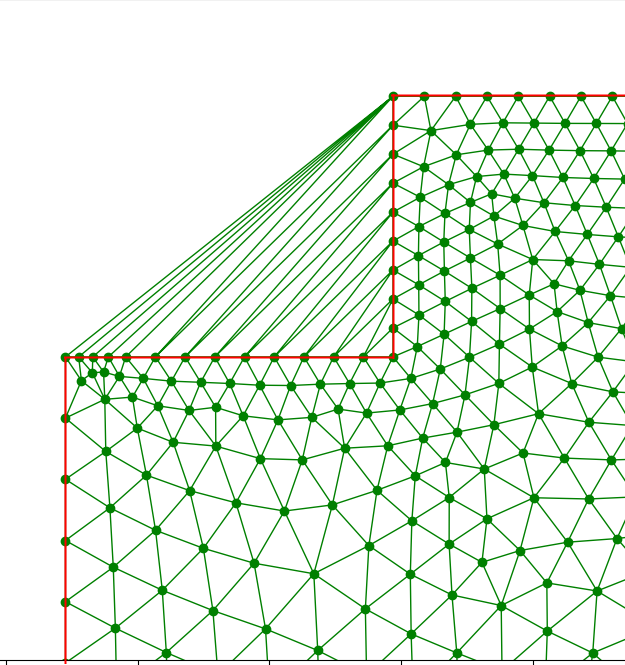

• Strange de决定三角形，则
• 三角形数超出了界限(如果我在几何之外使用现有的
• 线(红线))。(Delaunay triangulation).

也许我的问题需要不同的方法，如果有人能给我一个更好的解决方案，我会很高兴的。

import matplotlib.pyplot as plt
import matplotlib.tri as tri
import pandas as pd
import numpy as np

dlel = pd.read_fwf('HSH_Calculation.LEL')
dlnd = pd.read_fwf('HSH_Calculation.LND')
dt = pd.read_fwf('HSH_Calculation.HTD')

xy = np.asarray(dlnd.iloc[:, 3:5])

x = xy[:, 0]
y = xy[:, 1]
triangles = np.asarray(dlel.iloc[:, 1:4])
# triang = tri.triangulation(x,y)
triang = tri.Triangulation(x, y)


plt.figure()
plt.gca().set_aspect('equal')
# plt.triplot(x, y, triangles, 'go-', lw=1.0)
plt.triplot(triang, 'go-', lw=1.0)
plt.title('triplot of user-specified triangulation')
plt.xlabel('Longitude (degrees)')
plt.ylabel('Latitude (degrees)')

plt.show()

计算文件

​

​

1：https://drive.google.com/file/d/1HPlSu6HYzVpIgtT7y_maeNESUa5y1WW9/view?usp=sharing，https://drive.google.com/file/d/1YKFxfkU1iIkEfXPs9nZd6f-STkJNqT2Q/view?usp=sharing，https://drive.google.com/file/d/1njxGiYqucUv4YyhY6H0U35lfuN2_zPfw/view?usp=sharing

Answer 1

解决了！最后发现这不是解决问题的正确方法。我不得不使用patches.Polygon来分别创建每个三角形。之后，我按照函数输出(z)添加了一个颜色映射。

超级高兴，因为它成功了！
