在SVG路径/多边形坐标中读取

Question

我试图将用插画师创建的SVG文件中的路径坐标导入到R中。

我想我可以用grImport2将SVG读入R中，理论上这应该是导入SVG文件，但我认为它们可能只处理由Cairo设备生成的SVG文件。

假设我想导入以下.svg文件：

​

​

这里是我加载SVG文件的尝试。如果我正确地阅读了内容，它应该只包含一个(复杂的)路径。此警告与加载创建的SVG文件时得到的警告相同。请注意，下面的代码将被卡住一段时间！

file <- "https://upload.wikimedia.org/wikipedia/commons/d/db/Brain_Drawing.svg"
download.file(file, tmp <- tempfile(fileext = ".svg"))

# Don't run the following line, it will get your R session stuck!
x <- grImport2::readPicture(tmp)
#> Warning message:
#> In checkValidSVG(doc, warn = warn) :
#>   This picture was not generated by Cairo graphics; errors may result

unlink(tmp)

我理想的输出将是一个data.frame，它至少包含(锚)点的x和y坐标，以及一些可以区分不同路径的元数据。我不需要曲线和弧线插值之类的。

还有其他我不知道的包可能会导入这个程序吗？有没有办法把SVG转换成我能读到的R？

Answer 1

不错的问题青少年品牌-谢谢你的帖子。问题似乎是让grImport2阅读非开罗svg。因此，实际上，我们只需要另一个翻译步骤:使用包rsvg在非开罗svg中读取，并使用Cairo编写相同的内容。奇怪的是，它有一个函数来完成这个任务，称为rsvg_svg。因此，我们可以在一行中以Picture对象的形式读取远程文件，甚至无需创建本地tmp文件：

file <- "https://upload.wikimedia.org/wikipedia/commons/d/db/Brain_Drawing.svg"
svg  <- grImport2::readPicture(rawToChar(rsvg::rsvg_svg(file)))

不幸的是，Picture是一个深列的S4对象，它比grob树更难导航。我相信像你这样有能力的人可以强迫它进入一个数据框架，但这并不简单，我不会在这里尝试。至少这些组件本身看起来很容易收获：

svg@content[[1]]@content[[1]]@d@segments[[3]]

#> An object of class "PathCurveTo"
#> Slot "x":
#>  [1]  791.8359 789.5286 787.1382 784.6293 782.0041 779.2962 776.5600 773.8555 771.2318
#>   [10] 768.712 766.2875 764.8359
#>
#> Slot "y":
#>   [1] 8.191406 8.209760 8.239691 8.282891 8.340521 8.412835 8.499026 8.597442 8.706126
#>  [10] 8.82357  8.949580 9.031250

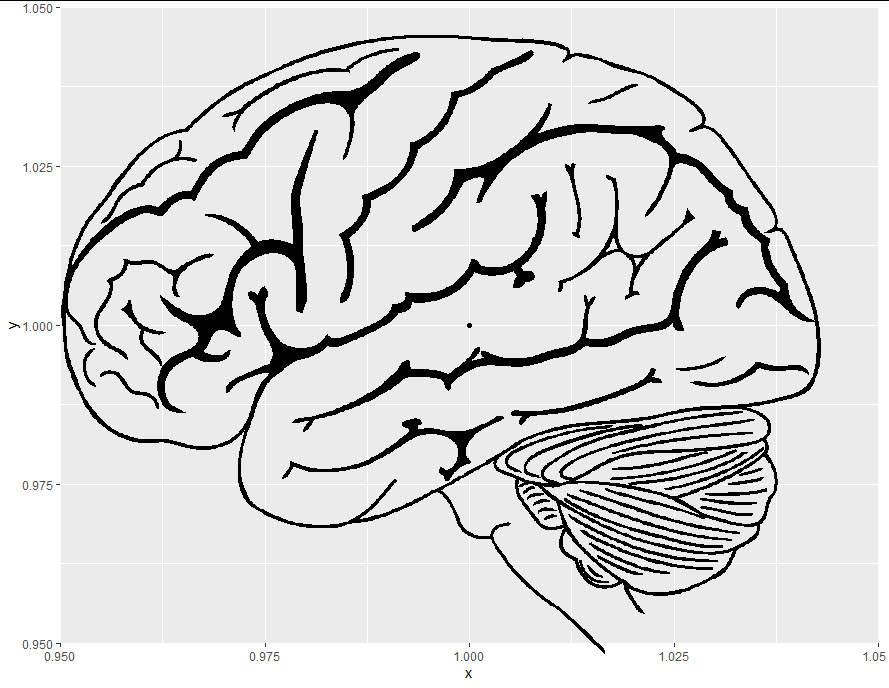

无论如何，有一些很好的实用程序函数可以让您做一些很酷的事情，比如：

brainGrob <- grImport2::pictureGrob(svg)
ggplot2::ggplot() + ggplot2::geom_point(ggplot2::aes(1, 1))
grid::grid.draw(brainGrob)

​

​

我以前从未见过在网格中绘制任意SVG，因此我很高兴地发现，这是由您的问题提示的。再次感谢。
