C#，显示和导航结构三维有限元模型(螺旋-工具包，SharpDX?)

Question

​

​

你好!我试图实现一种简单的方式来显示变形的梁形状。我发现HelixToolkit提供了完美的工具，但我无法找到显示不同颜色或渐变的相同网格的不同瓷砖的方法。我发现了以下内容：https://github.com/helix-toolkit/helix-toolkit/issues/885 --这是VertColorMaterial属性的添加，但看起来是针对SharpDX库的，但我从HelixToolkit wpf开始(不知道HelixToolkit中是否也有可用的)。

我甚至找不到用SharpDX做这件事的方法:看起来互联网上几乎没有文档。

此外，SharpDX还阻止了它的发展。

所以：

• 你知道什么例子吗？
• 您是否建议我使用另一个库，它快速/提供导航模型的能力，并且兼容/使用wpf框架？

我也希望能够细化和细分一个网格。

任何一种建议都是有用的，我对计算机3d图形的世界很陌生。

谢谢

编辑1:

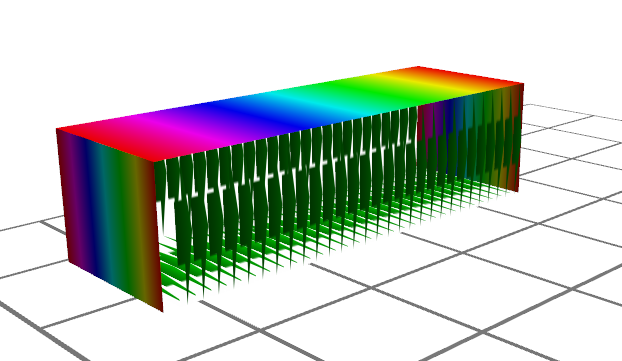

我遵循JonasH的提示应用纹理，但它适用于每个瓷砖的纹理。(见图)。

我只能通过物质和物质(在图片中设置为色调和箭头纹理)来实现小吃。

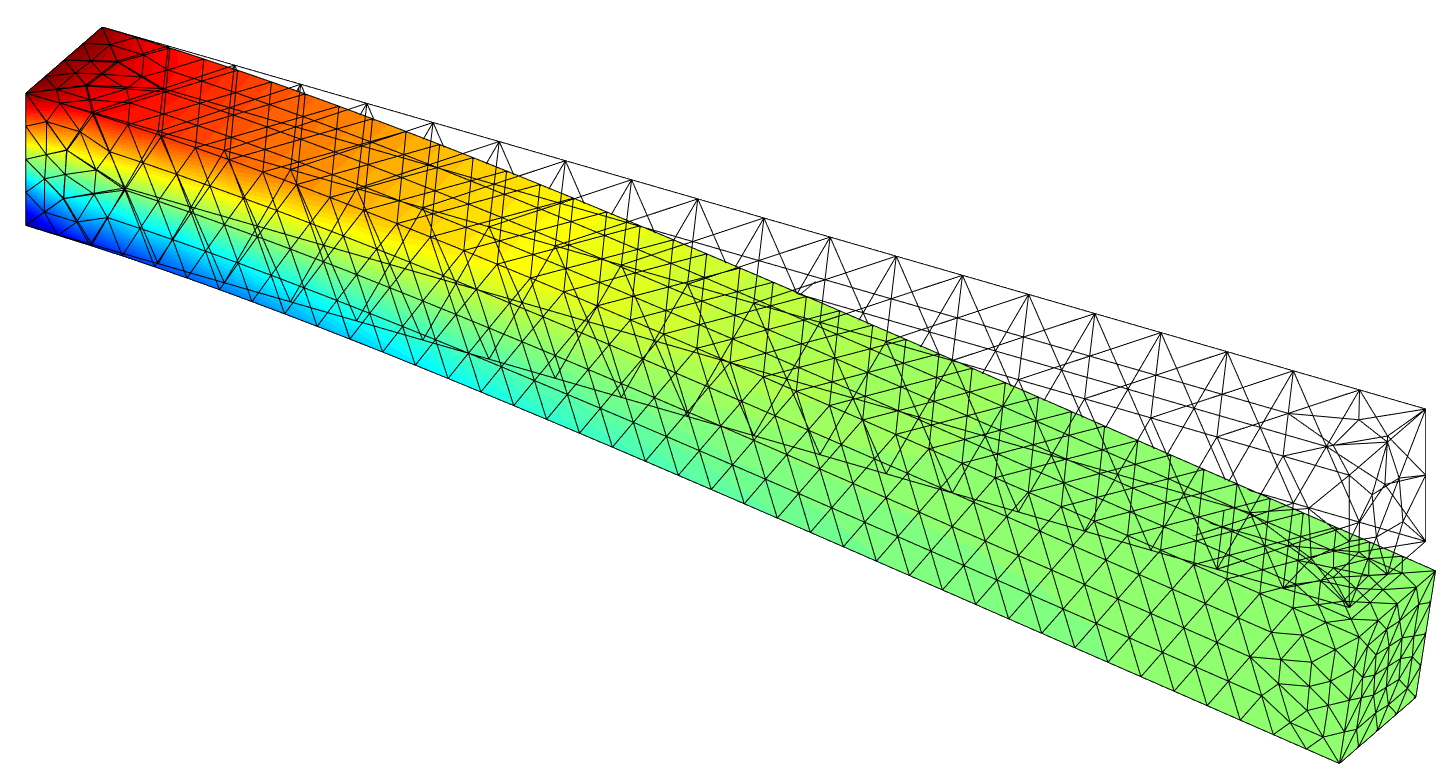

我需要为每个多边形应用一种颜色，给网格一个"FEM“风格。你知道HelixToolkit有什么可能吗？

​

Answer 1

您可以考虑使用Kitware VTK而不是HelixToolkit。它是一个非常强大的科学数据可视化库，有很好的文档记录，非常适合于有限元前后处理。您可以查看我的应用程序，不幸的是，它还没有文档化，但只是一个例子：https://github.com/galuszkm/STAN

Answer 2

我猜你想用的每个顶点都有颜色。我建议使用wpf或helixToolkit wpf，因为它们非常容易使用。但据我所知，它们不支持顶点着色。

解决办法是使用纹理。我假设您希望将一些标量属性可视化为颜色。您首先需要创建MeshGeometry并分配TextureCoordinates，只需将要可视化的值赋值到0-1范围内的纹理坐标之一。您还需要创建一个渐变纹理，要么是gradientBrush，要么是创建图像。然后，您将指定画笔如下：

        var brush = new ImageBrush()
        {
            ImageSource = new BitmapImage(new Uri("gradient.png", UriKind.Relative))
        };

        var material = new DiffuseMaterial(brush);
        GeometryModel3D model = new GeometryModel3D(mesh, material);
