如何为上下两个方向和单词的箭头打上记号？

Question

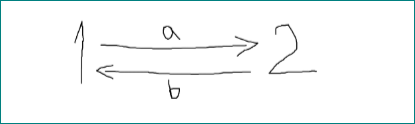

我想使用Markdown显示以下图片：

​

​

我读过

不同方向的箭头

但是它是关于LaTeX的，它在Markdown下不起作用。

如何使用Markdown来编写上面的图片？

Answer 1

标价本身不会做任何这样的事情。它的范围相当有限。

Markdown的想法是使读、写和编辑散文变得容易。HTML是一种发布格式；Markdown是一种书写格式。因此，Markdown的格式语法只解决了可以用纯文本表达的问题。

的确，Markdown的扩展和味道随后被发布，为原始格式添加了特性，例如表和删除。

但是要显示出您想要的东西，您需要使用类似LaTeX或MathML之类的东西。它根本不受Markdown或HTML本地支持。我见过的所有支持这种表示法的Markdown扩展都依赖于一些LaTeX实现来进行呈现。

根据您正在使用的Markdown实现，您可能已经能够使用LaTeX了。例如，定界符。如果您的实现不支持开箱即用的LaTeX，您可以添加它，例如使用前面提到的MathJax JavaScript库。

Answer 2

您可以在含氧中完成这一任务。

# Markdown for arrow with 2 directions & labels above & below

## Intro

Lorem ipsum dolor sit amet, consectetuer adipiscing elit.

## Important diagram

Uses Graphviz Dot to create the diagram.

\dot
digraph G {
  rankdir="LR";
  node[shape=none, fontsize=56]

  1 -> 2 [label="a"]
  2 -> 1 [label="b"]

  3 -> 4 [label="d"]
  4 -> 3 [label="e"]
}
\enddot

## Summary

Aenean commodo ligula eget dolor. Aenean massa. Cum sociis
natoque penatibus et magnis dis parturient montes, nascetur.

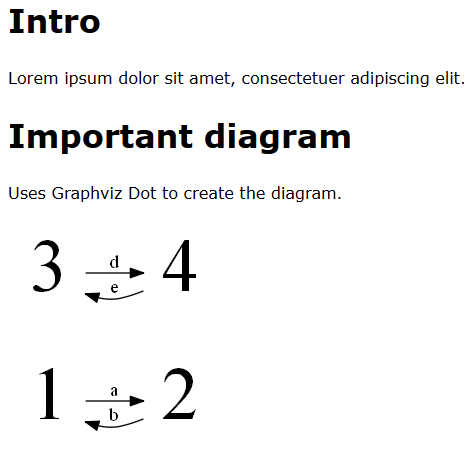

结果HTML

生成的HTML将显示如下所示：

​

​

标签位置

默认情况下，标签位于线条上方。若要移动标签，请向边缘添加lp属性。

2 -> 1 [label="b", lp=12]

其中lp的意思是label position，而12是标签的中心位置。

属性在Graphviz 节点、边和图属性页面中描述。
