如何在PDFAnnotation IOS-PDFKIT上重写绘图方法

Question

我遵循了另一篇StackOverflow文章，解释了如何重写PDFAnnotation的绘图方法，这样我就可以画一幅图片而不是传统的PDFAnnotation了。

但遗憾的是，我未能做到这一点，而在我的pdf上绘制的注释仍然是一个常规注释。

这是我使用的代码：

@implementation PDFImageAnnotation { UIImage * _picture;
                            CGRect _bounds;};


-(instancetype)initWithPicture:(nonnull UIImage *)picture bounds:(CGRect) bounds{
    self = [super initWithBounds:bounds
                  forType:PDFAnnotationSubtypeWidget
                  withProperties:nil];

    if(self){
        _picture = picture;
        _bounds = bounds;
    }
    return  self;
}


- (void)drawWithBox:(PDFDisplayBox) box
          inContext:(CGContextRef)context {
    [super drawWithBox:box inContext:context];
    [_picture drawInRect:_bounds];

    CGContextRestoreGState(context);
    UIGraphicsPushContext(context);

};

@end

有人知道我怎样才能覆盖这个绘制方法，这样我就可以画一个自定义注释了吗？

谢谢！

ps:我还试着遵循苹果开发网站上的教程。

更新:

现在，我可以使用CGContextDrawImage绘制图片，但无法将坐标翻转回原处。当我这样做的时候，我的图片就不会被画出来，而且看起来它们被放到了页面之外，但我不确定。

这是我的新代码：

- (void)drawWithBox:(PDFDisplayBox) box
          inContext:(CGContextRef)context {
    [super drawWithBox:box inContext:context];

    UIGraphicsPushContext(context);
    CGContextSaveGState(context);


    CGContextTranslateCTM(context, 0.0, _pdfView.bounds.size.height);
    CGContextScaleCTM(context, 1.0,  -1.0);

    CGContextDrawImage(context, _bounds, _picture.CGImage);


    CGContextRestoreGState(context);
    UIGraphicsPopContext();
}

Answer 1

我还试着在Apple网站上学习这个教程。

哪个？

• 自定义图形
• 将自定义图形添加到PDF中

因为两者都包括UIGraphicsPushContext(context)和CGContextSaveGState(context)调用，但是您的代码没有。不要盲目地复制和粘贴示例，试着理解它们。看看这两个电话是怎么回事。

固定代码：

- (void)drawWithBox:(PDFDisplayBox) box
          inContext:(CGContextRef)context {
    [super drawWithBox:box inContext:context];

    UIGraphicsPushContext(context);
    CGContextSaveGState(context);

    [_picture drawInRect:_bounds];

    CGContextRestoreGState(context);
    UIGraphicsPopContext();
}

​

​

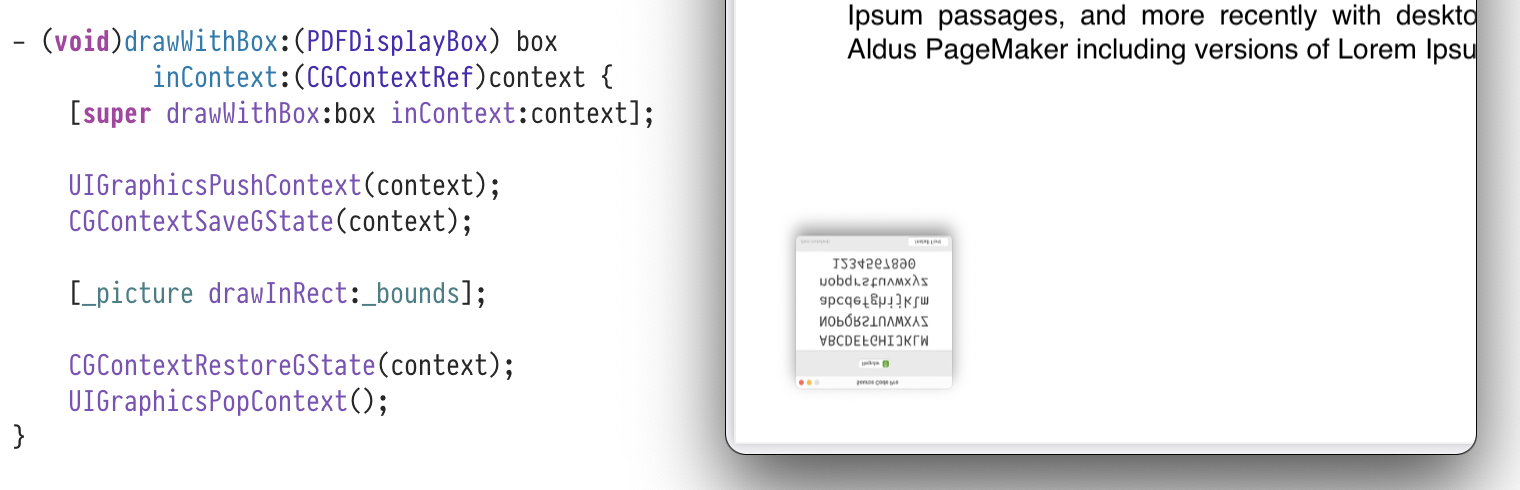

图像用CGRectMake(20, 20, 100, 100)绘制。它是颠倒的，因为PDFPage坐标是翻转的(0, 0 =底部/左)。把它当作操作练习。

旋转

您的轮换代码是错误的：

CGContextTranslateCTM(context, 0.0, _pdfView.bounds.size.height);
CGContextScaleCTM(context, 1.0,  -1.0);

CGContextDrawImage(context, _bounds, _picture.CGImage);

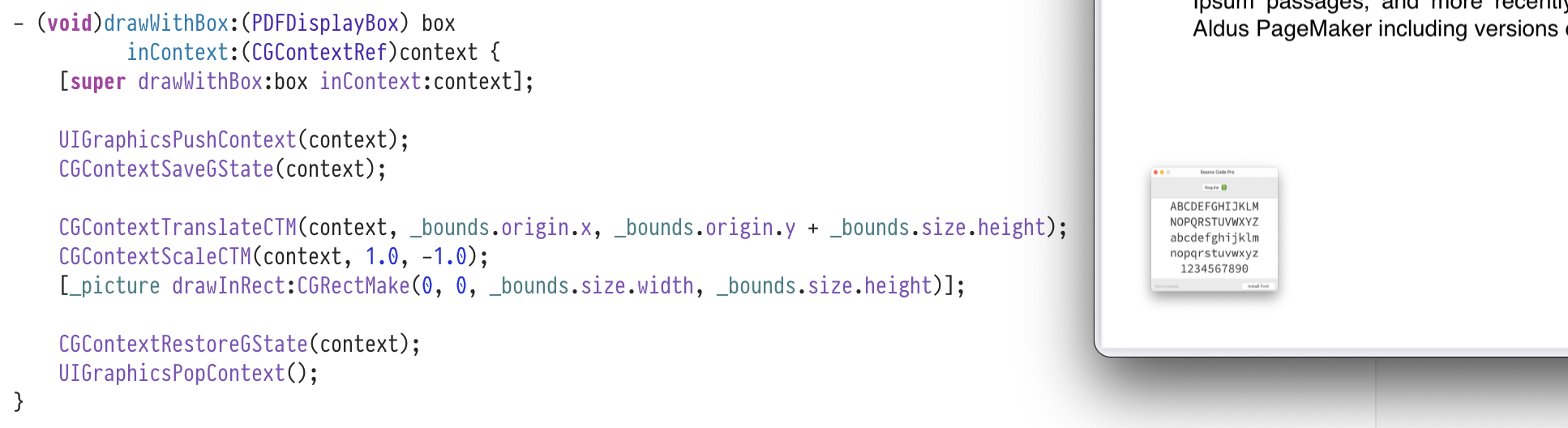

它基于_pdfView边界，但它应该基于图像边界(_bounds)。以下是正确的答案：

- (void)drawWithBox:(PDFDisplayBox) box
          inContext:(CGContextRef)context {
    [super drawWithBox:box inContext:context];

    UIGraphicsPushContext(context);
    CGContextSaveGState(context);

    CGContextTranslateCTM(context, _bounds.origin.x, _bounds.origin.y + _bounds.size.height);
    CGContextScaleCTM(context, 1.0, -1.0);
    [_picture drawInRect:CGRectMake(0, 0, _bounds.size.width, _bounds.size.height)];

    CGContextRestoreGState(context);
    UIGraphicsPopContext();
}

​

​
