是否有用于dynamoDB模式的关系图与用于关系数据库管理系统的ER关系图？

Question

我想编写我的dynamodb模式的文档。

是否有文档的图表，还是应该使用ER图？

Answer 1

我认为定义ER图是一个很好的实践。您将以一种与DB无关的方式建立实体及其相互关系。

在此期间，我建议创建一个列出以下内容的文档：

• 访问模式--例如，通过电子邮件获取用户，根据状态获取订单，等等。
• 描述您的主键结构-您的主键(PK)和排序键(SK)模式是什么？例如，PK ORDER#定义订单实体，USER#定义用户实体，等等。
• 描述任何二级索引(PK/SK模式)

看看亚历克斯DeBrie为他的例子建模在他的AWS演讲中是如何获得一个好例子的。

ER图是理解数据模型的极好参考，我认为每个数据库都应该有一个作为其文档的一部分。使用DynamoDB，了解访问模式以及如何设计主键来支持访问模式是至关重要的信息。

Answer 2

我喜欢亚历克斯的书。

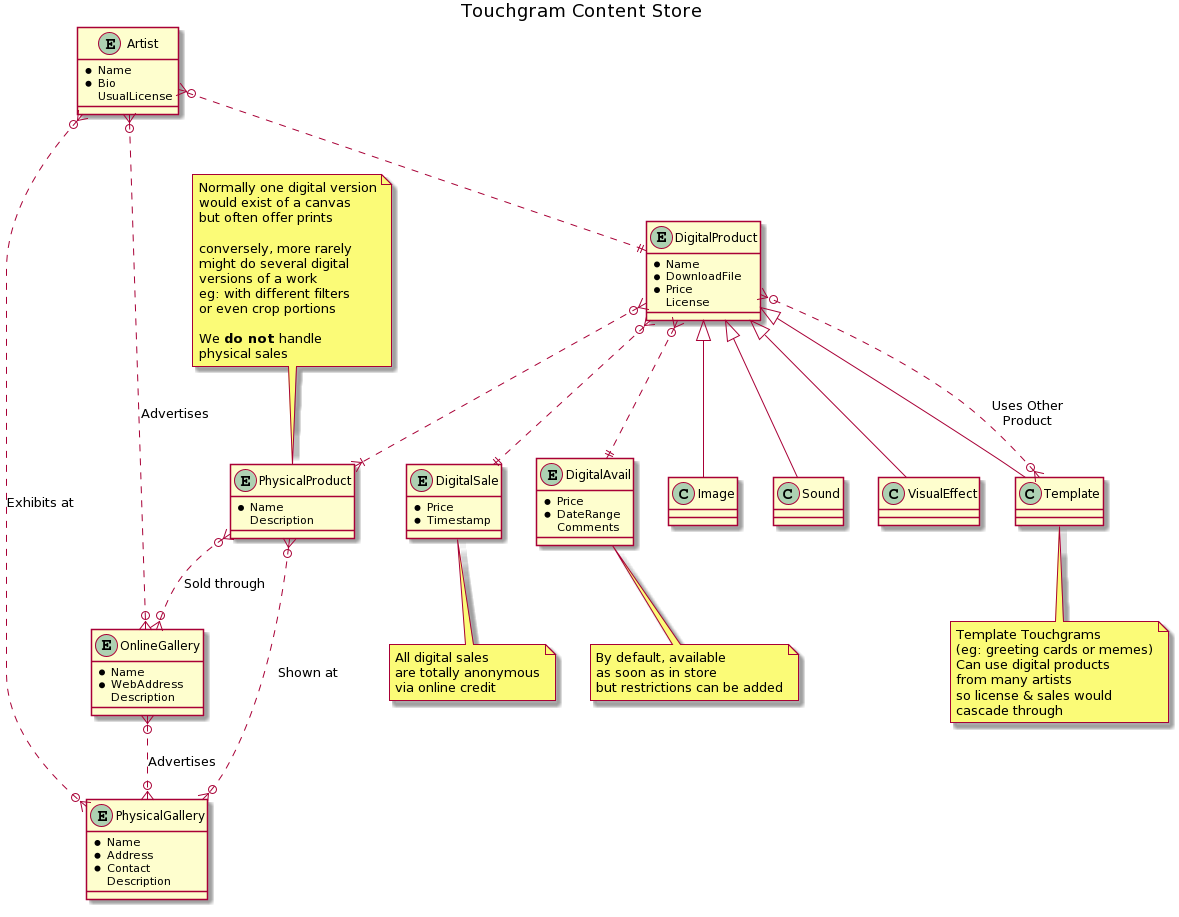

我在我的文档生成中使用PlantUML，它可以通过Planttext在线获得。对我来说最大的好处是，你用纯文本来做图表，这样它就会很好地不同，和源代码一起签入。

PlantUML有一个标准ERD语法，它是OO类图的扩展。在下面的示例中，我稍微滥用了它，以包含一些子类关系。

​

​

@startuml

title Touchgram Content Store

entity Artist {
* Name
* Bio
UsualLicense
}


entity PhysicalGallery {
* Name
* Address
* Contact
Description
}

entity OnlineGallery {
* Name
* WebAddress
Description
}


entity PhysicalProduct {
* Name
Description
}

entity DigitalSale {
* Price
* Timestamp
}
note bottom of DigitalSale : All digital sales\nare totally anonymous\nvia online credit

entity DigitalProduct {
* Name
* DownloadFile
* Price
License
}

entity DigitalAvail {
* Price
* DateRange
Comments
}

Artist }o..|| DigitalProduct
DigitalProduct }o..|| DigitalSale
DigitalProduct }o..|| DigitalAvail
DigitalProduct }o..|{ PhysicalProduct
DigitalProduct <|-- Image
DigitalProduct <|-- Sound
DigitalProduct <|-- VisualEffect
DigitalProduct <|-- Template

Template }o..o{ DigitalProduct : "Uses Other\nProduct"
note bottom of Template : Template Touchgrams\n(eg: greeting cards or memes)\nCan use digital products\nfrom many artists\nso license & sales would\ncascade through

note bottom of DigitalAvail : By default, available\nas soon as in store\nbut restrictions can be added
Artist }o..o{ PhysicalGallery : Exhibits at
Artist }o..o{ OnlineGallery : Advertises
OnlineGallery }o..o{ PhysicalGallery : Advertises
PhysicalProduct }o..o{ OnlineGallery : Sold through
PhysicalProduct }o..o{ PhysicalGallery : Shown at

note "Normally one digital version\nwould exist of a canvas\nbut often offer prints\n\nconversely, more rarely\nmight do several digital\nversions of a work\neg: with different filters\nor even crop portions\n\nWe **do not** handle\nphysical sales" as N1
N1 .. PhysicalProduct
@enduml
