如何为lm中的stat_smooth (ggplot2)创建信任间隔和最佳匹配线的图例

Question

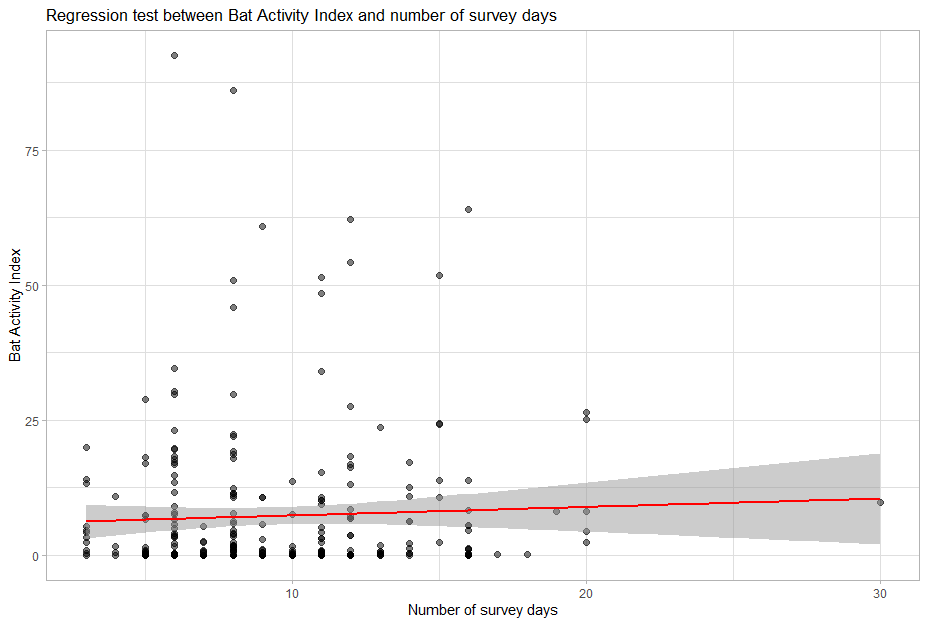

嗨，我有一个伟大的回归图与95%的置信区间和最佳拟合线，但似乎不能添加一个传奇，我尝试了aes，scale_colour_manual，在不同的地点，但没有任何效果。到目前为止我的代码是

ggplot(bats, aes(x=Days, y=AI))+geom_point(size=2, alpha=0.5) +
  xlab("Number of survey days") +
  ylab("Bat Activity Index")+
  stat_smooth( method = "lm",  formula = y~x,
    size = 1, col = "red", level = 0.95, alpha=0.5)+
  theme_light() +
  ggtitle("Regression test between Bat Activity Index and number of survey days")

​

​

我想要一个传奇，以显示信心间隔(阴影区域)和线的最佳契合(红色)。

提前谢谢！

Answer 1

在ggplot2中，创建图例的方法是在aes()中指定美学。在这种情况下，您需要标记两个独立的美学：color应该包含一个标记为“最佳匹配线”的值，而fill包含一个标记为“置信区间”的值。

您的dataset中没有一列可以应用于这两种美学，但是如果您将一个字符串输入到aes(color=..., fill=...)中，那么该字符串将被用作标签，并且将为您创建美学。当我使用与您自己的格式匹配的组合数据集时，请注意下面的工作方式。特别要注意的是，col="red"已从原始代码中删除。如果它没有被删除，它将覆盖我们放置在color=中的aes()。

library(ggplot2)

set.seed(1234)
bats <- data.frame(
  Days=sample(1:30, 200, replace=TRUE),
  AI=rnorm(200, mean=50, sd=20)
)

p <-
  ggplot(bats, aes(x=Days, y=AI))+geom_point(size=2, alpha=0.5) +
  xlab("Number of survey days") +
  ylab("Bat Activity Index")+
  stat_smooth(
    aes(color="Line of Best Fit", fill="Confidence Interval"),
    method = "lm",  formula = y~x, size = 1,
    level = 0.95, alpha=0.5
  )+
  theme_light() +
  ggtitle("Regression test between Bat Activity Index and number of survey days")
p

​

​

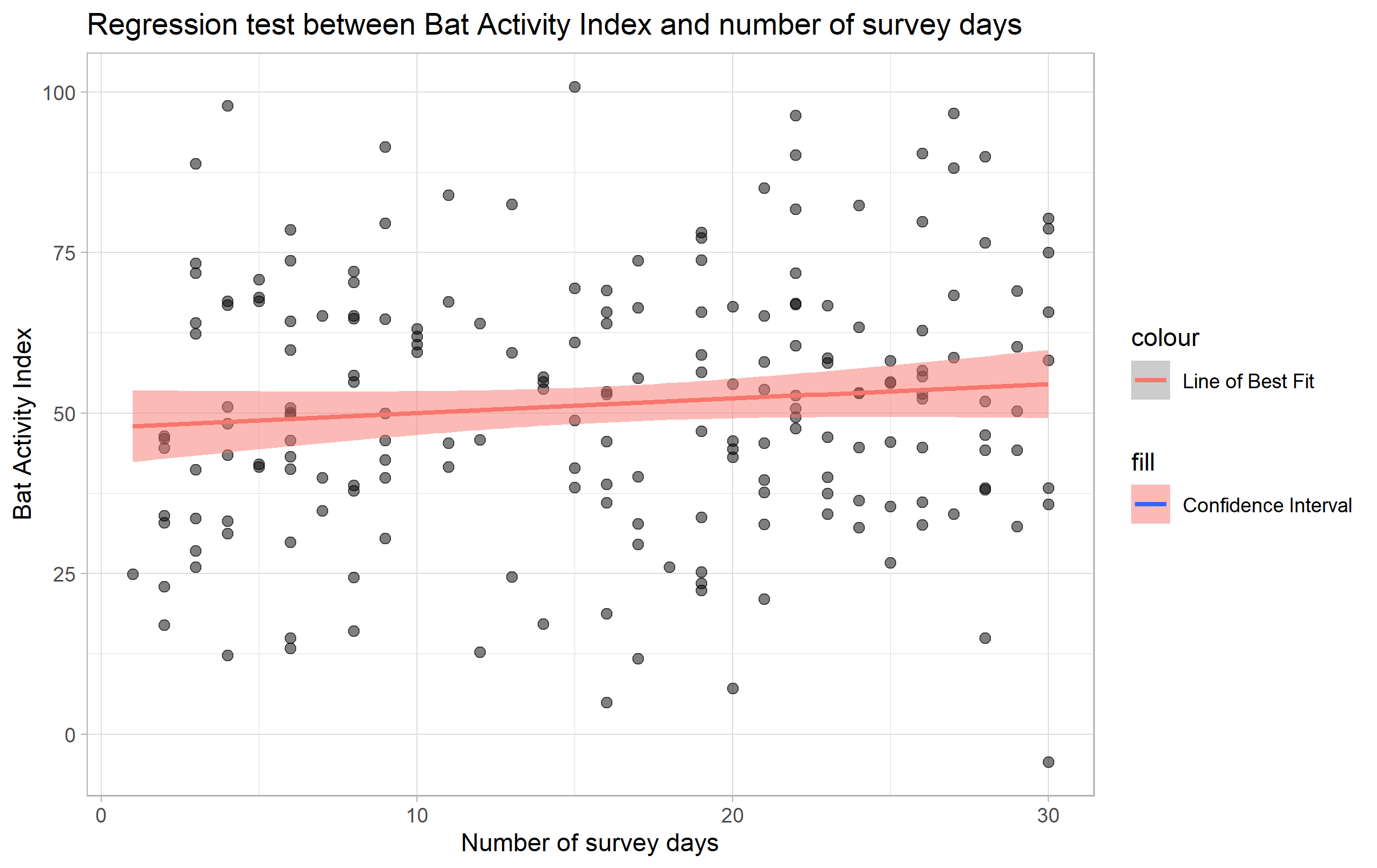

好吧，现在我们有了传说，但很可能这看起来不像预期的那样。颜色的图例有红色和灰色的背景，而填充的有红色的背景和蓝线！这是因为ggplot2认识到"Line of Best Fit"和"Confidence Interval"不是同一个字符串，因此为两者创造了不同的审美价值。在任何情况下，您都希望指定正确的color和fill值。

指定颜色：--如果您在geom_smooth()中指定了fill=和color=，它将覆盖我们在aes()中生成的一个，然后您将删除图例。因此，我们将使用scale_color_manual()和scale_fill_manual()指定值。我们也不想要标题的传说，所以可以删除它也。

更改关键符号的外观：，您还想要改变传说的外观。对于“最佳匹配线”，您希望从该传奇图标(称为“键字形”)中移除填充。对于“置信区间”，我们要删除这条线，只显示灰色框。我们可以使用guides()和override.aes=参数在guide_legend()中完成所有这些操作。

传奇的位置：，最后，我们希望将图例移到底部，以获得更好的整体外观，通过theme()中的legend.position=元素访问。如果希望将它们保持在右边，则可能需要修改legend.spacing和legend.margin的legend.spacing元素，使它们更加接近。

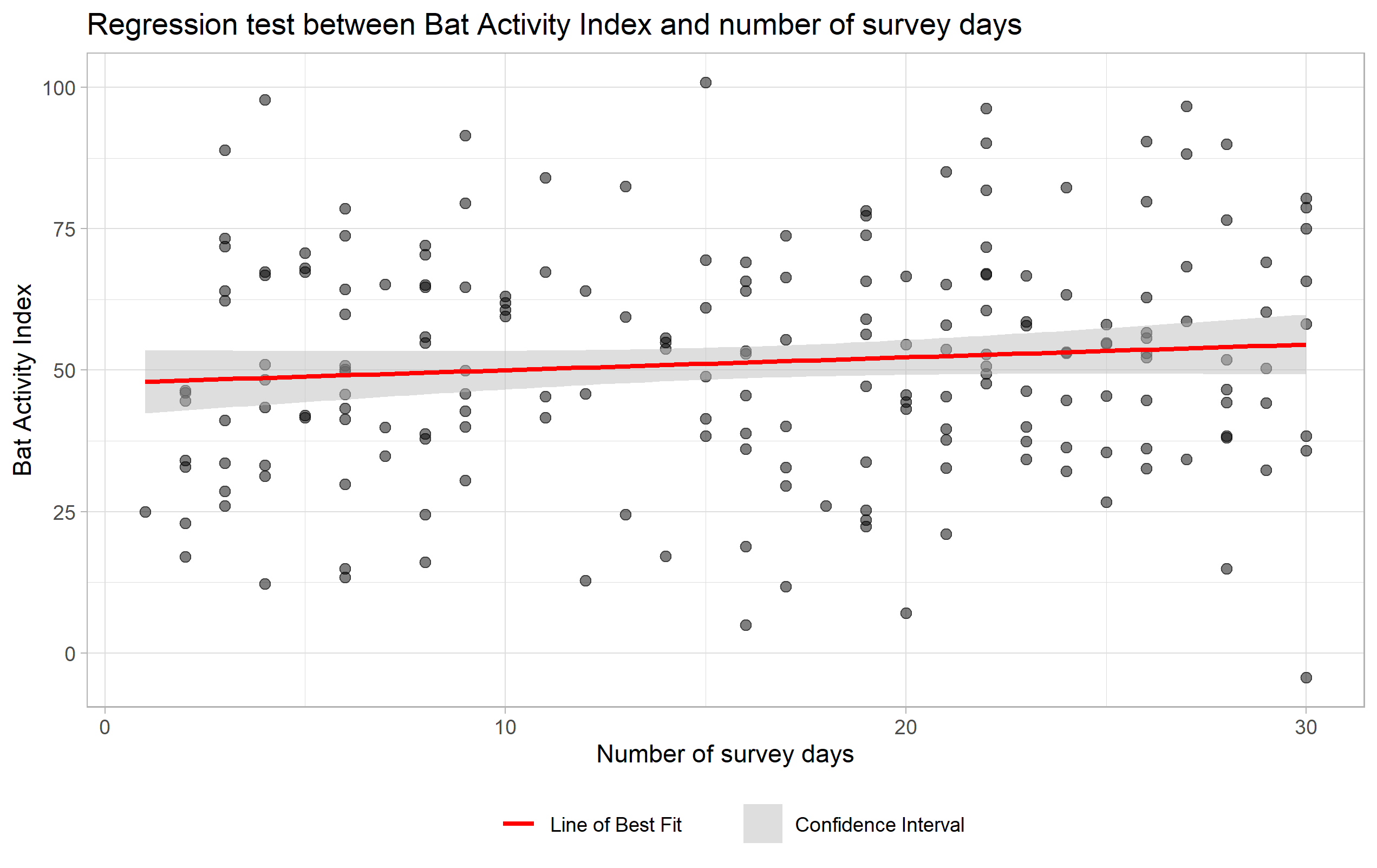

把这一切结合在一起，我们得到了以下几点：

p +
  scale_fill_manual(NULL, values = 'gray') +
  scale_color_manual(NULL, values = 'red') +
  guides(
    color=guide_legend(override.aes = list(fill=NA), order=1),
    fill=guide_legend(override.aes = list(color=NA), order=2)
  )+
  theme(legend.position = "bottom")

​

​
