在图中，如何在两个节点之间强制一个直线边？

Question

这是我的graphviz代码：

digraph G {
  rankdir="LR"
  node [shape=square]
  exDNS [label="External DNS"]
  inDNS [label="Internal DNS"]
  tm [label="Traffic Manager"]
  pri [label="App Service\nPrimary Region"]
  sec [label="App Service\nSecondary Region"]
  Browser -> {inDNS,exDNS} -> Imperva-> tm -> {pri,sec}
  Browser -> Imperva -> {pri,sec}
}

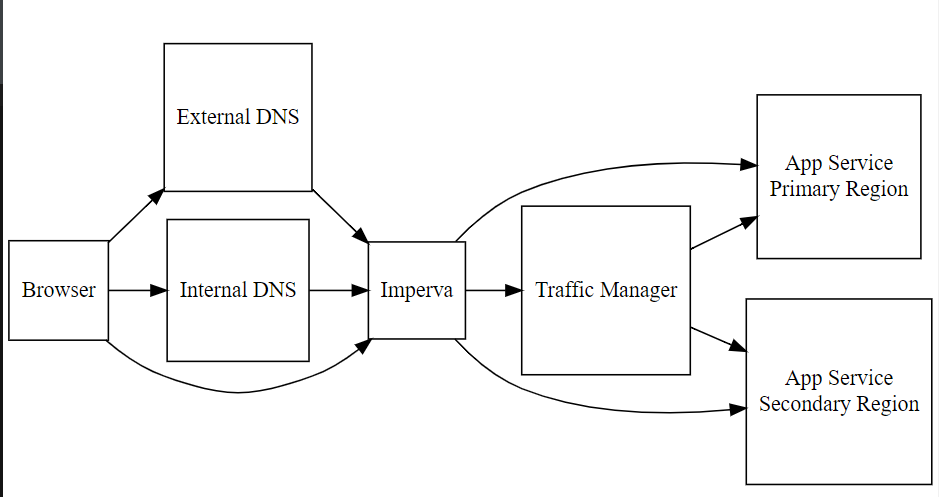

它产生了以下结果：

我希望边Browser -> Imperva在节点External DNS和Internal DNS之间一直走。

我该怎么做呢？

我用的是点渲染器。

Answer 1

很难使边缘表现出来(显式地定位它们)。但是，通过将边缘附加到端口，可以对边缘位置产生一定的影响。

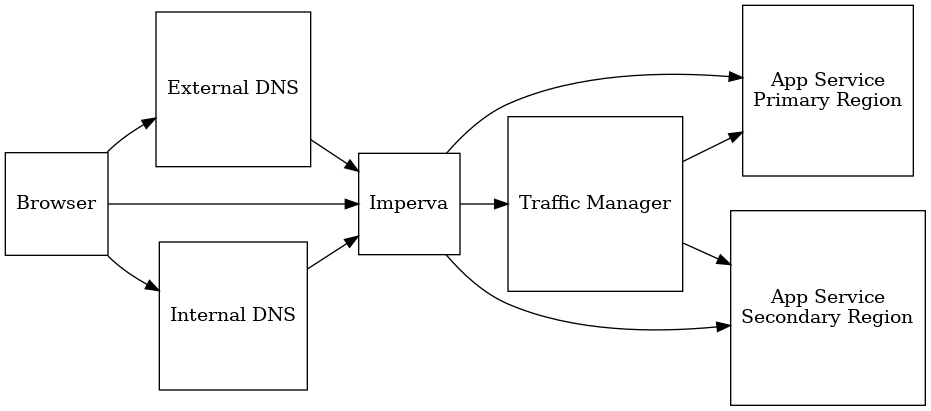

我想这就是你想要的：

digraph G {
  rankdir="LR"
//  graph [splines=polyline]
  node [shape=square]
  exDNS [label="External DNS"]
  inDNS [label="Internal DNS"]
  tm [label="Traffic Manager"]
  pri [label="App Service\nPrimary Region"]
  sec [label="App Service\nSecondary Region"]
  Browser:ne -> exDNS -> Imperva
  Browser:e -> Imperva
  Browser:se -> inDNS -> Imperva
  Imperva-> tm -> {pri,sec}
  Imperva -> {pri,sec}
}

​

​

Answer 2

你可以在不摆弄端口的情况下做到这一点。

当前点首先明确定义exDNS和inDNS，然后在边缘隐式定义Imperva，即定义为第三。

我在下面的点中添加的全部内容是exDNS和inDNS之间节点inDNS的显式声明，也就是说，它在inDNS之前被定义为第二个。

我认为这是因为在导点第2.6节中有这样的措辞(注意，在这些词中，rankdir是默认的自上而下的，因此对于rankdir=LR来说，左作为顶，右是底部)：

If a subgraph has ordering=out, then out-edges within the subgraph that have the same tail node wll fan-out from left to right in their order of creation.

我不完全确定这就是原因，因为dotguide没有给出ordering的默认设置。

不管指南是什么，在下面的点中，如果我将Imperva的定义移至exDNS节点声明之上的一行，那么从Browser到Imperva的边缘将通过exDNS (因为Imperva是首先定义的)。将节点Imperva的定义移到inDNS的线下面--或者完全省略这个节点的显式定义，就像您的点一样--所以Imperva是在inDNS之后定义的，并且边缘像图一样在inDNS下面。

digraph G {
  rankdir="LR"
  node [shape=square]
  exDNS [label="External DNS"]
    Imperva;
  inDNS [label="Internal DNS"]
  tm [label="Traffic Manager"]
  pri [label="App Service\nPrimary Region"]
  sec [label="App Service\nSecondary Region"]
  Browser -> {inDNS,exDNS} -> Imperva-> tm -> {pri,sec}
  Browser -> Imperva -> {pri,sec}
}

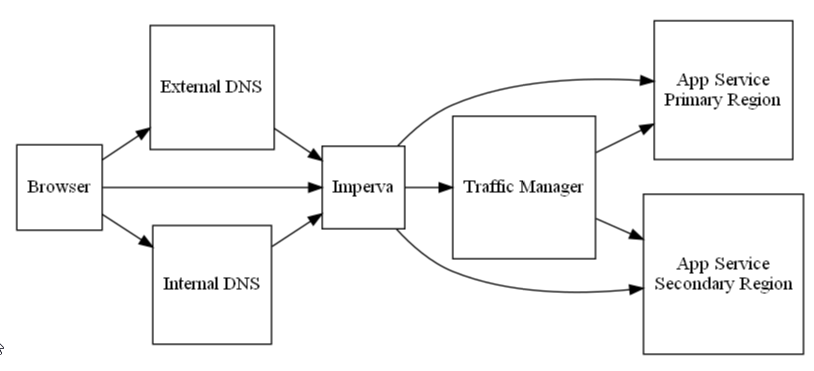

生产：

​

​
