一张现有的织女星地图突然看起来非常放大-发生了什么？

Question

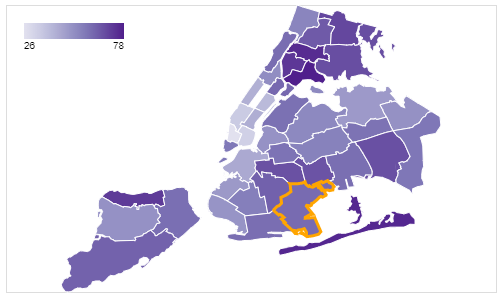

我有一张地图，上面有一个旧的topojson格式，曾经和Vega一起工作过。现在我们只看到这个编辑的要旨。中的一个紫色方块

我用相同的代码重建了地图，但是在vega编辑器和在这里被保存为要点中更新了topojson。

使用新的vega版本，我似乎需要对topojson文件进行不同的格式化，首先使用arcs，比如mapshaper.org导出输出。为什么会这样呢？它打破了现有的几张网络地图，我花了几个小时才弄清楚。似乎我可以通过更改工作流来修复它，但我很好奇。

Answer 1

Topojson数据遵循投影数据的左手规则(外部环的顺时针方向和内部环的逆时针方向)，其中topojson文件中的数据是根据右手规则构造的(外部环的逆时针方向和内部环的顺时针方向)。你的多边形的顺序似乎可以忽略不计，但它定义了“内”和“外”中的那一部分。

你可以做两件事：

1. 不要使用地理投影，而是笛卡尔式的identity投影.
2. 强制您的源数据以正确的顺序。

例1：

"projection": {"type": "identity", "reflectY": true},

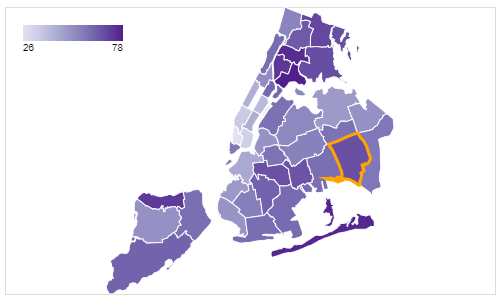

见Vega编辑器

​

​

例2：

使用MapShaper或Python按正确的顺序强制您的数据。这里有一个使用Python的示例

import topojson as tp
import geopandas as gpd
gdf = gpd.read_file('https://raw.githubusercontent.com/nycehs/NeighborhoodReports/master/visualizations/json/UHF42.topo_old.json')
tp.Topology(gdf).to_json('UHF42.topo_new.json')

见Vega编辑器

​

​

我以前写过一些关于牛郎星和Python托波逊的文章。

• 订单
• 指南/data.html#缠绕-订单

以及D3的迈克·博斯托克

• https://bl.ocks.org/mbostock/a7bdfeb041e850799a8d3dce4d8c50c8
