在注释()中使用npc单元

Question

我有一个ggplot对象。我想用annotate()添加一些文本，我想在npc单元中指定文本的坐标。这个是可能的吗？

这个最小的示例演示了文本通常如何使用annotate()定位。

library(ggplot2)
p <- ggplot(mtcars, aes(mpg, wt)) + geom_point()
p + annotate("text", x = 30, y = 4.5, label = "hello")

我希望达到同样的效果，但我不想在本机坐标中指定x和y，而是用npc坐标指定它们。就本例而言，我并不担心将x = 30和y = 4.5准确地转换为npc单元。我只想知道npc单元是否可以在annotate()中使用。

有两种相关的策略，但它们并不完全令人满意：

1. 可以通过指定npc单元来使用npc单元，比如grid::textGrob()。然后可以将grob与annotation_custom()放在一起，就像在巴普蒂斯特的回答中一样。但是这个解决方案比我想要的要麻烦一些。
2. "ggpmisc“包包括geom_text_npc()。但它与还不起作用和annotate()。也就是说，annotate("text_npc", ...)似乎不起作用。编辑:它现在起作用了。请看下面佩德罗·阿法罗的留言。

还有许多相关职位。特别是，格雷格·斯诺建议使用网格创建一个具有p维度的视口，然后对该视图端口进行注释。@teunbrand建议是一种方法，它需要将p转换为"gtable“对象(使用ggplotGrob())，然后绘制该"gtable”对象。这两种策略中的任何一种都可能适合我的目的。但是有更简单的方法来使用npc坐标和annotate()吗？

Answer 1

就我个人而言，我会使用巴普蒂斯特的方法，但是封装在一个自定义函数中，使它不那么笨重：

annotate_npc <- function(label, x, y, ...)
{
  ggplot2::annotation_custom(grid::textGrob(
    x = unit(x, "npc"), y = unit(y, "npc"), label = label, ...))
}

这样你就可以做：

p + annotate_npc("hello", 0.5, 0.5)

​

​

注意，这将始终在绘图中每个面板的视口的npc空间中绘制注释(即相对于灰色阴影区域，而不是整个绘图窗口)，这使得它方便于面。如果您想要在绝对npc协调中绘制您的注释(因此您可以选择在面板的视图之外绘制)，那么您的两个选项是：

1. 使用coord_cartesian(clip = "off")关闭剪裁，并在使用annotate之前从给定的npc协调器反向工程x，y坐标。我是复杂但可能
2. 用grid直接画出来。这要容易得多，但缺点是注释必须绘制在情节上，而不是作为情节本身的一部分。你可以这样做：

annotate_npc_abs <- function(label, x, y, ...)
{
  grid::grid.draw(grid::textGrob(
    label, x = unit(x, "npc"), y = unit(y, "npc"), ...))
}

语法也会有一点不同：

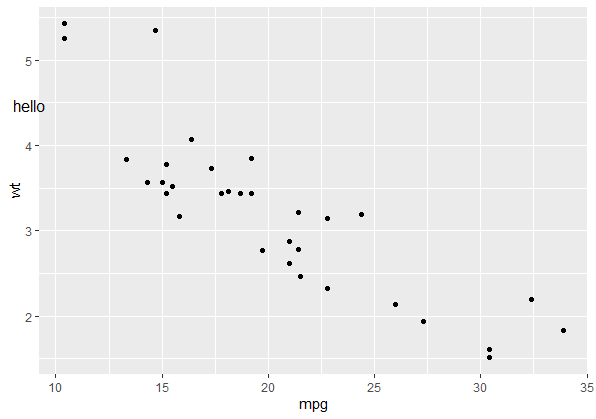

p
annotate_npc_abs("hello", 0.05, 0.75)

​

​

Answer 2

截至'ggpmisc‘(>= 0.3.6)，以下代码按预期工作(截至2020年-09-10年在CRAN中)。

library(ggpmisc)
p <- ggplot(mtcars, aes(mpg, wt)) + geom_point()
# default justification is "inward"
p + annotate("text_npc", npcx = 0.8, npcy = 0.75, label = "hello")
# same justification as default for "geom_text()"
p + annotate("text_npc", npcx = 0.8, npcy = 0.75, label = "hello",
             hjust = "center", vjust = "middle")
