如何得到Dymola的Jacobian结构？

Question

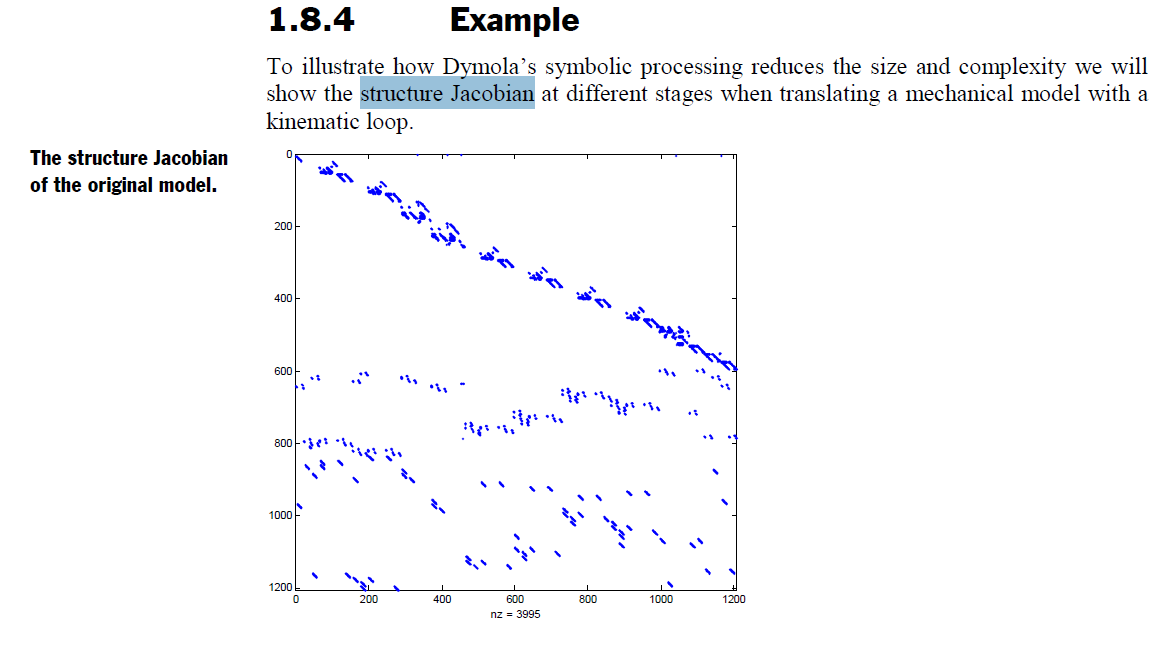

我注意到在Dymola手册2C中有一个关于“结构雅可比”的章节，但我不确定我是否也能在Dymola中得到我自己的模型的“结构Jacobian”。我查过Dymola手册，但没有找到怎么做。

所以我的问题是：

1. ，我能在Dymola得到我自己的模型的“结构Jacobian”吗？
2. ，如果可能的话，我应该怎么做？

​

​

Answer 1

在Dymola 2021及更早的时候，没有得到发病率结构/结构雅可比的直接支持。

您可以从用于FMI导出的ModelStructure中的依赖项("ModelStructure"-node)中获取被操纵系统的一些关联结构。
