CAD (Solidworks)：如何随着坡道宽度的变化而挤压

Question

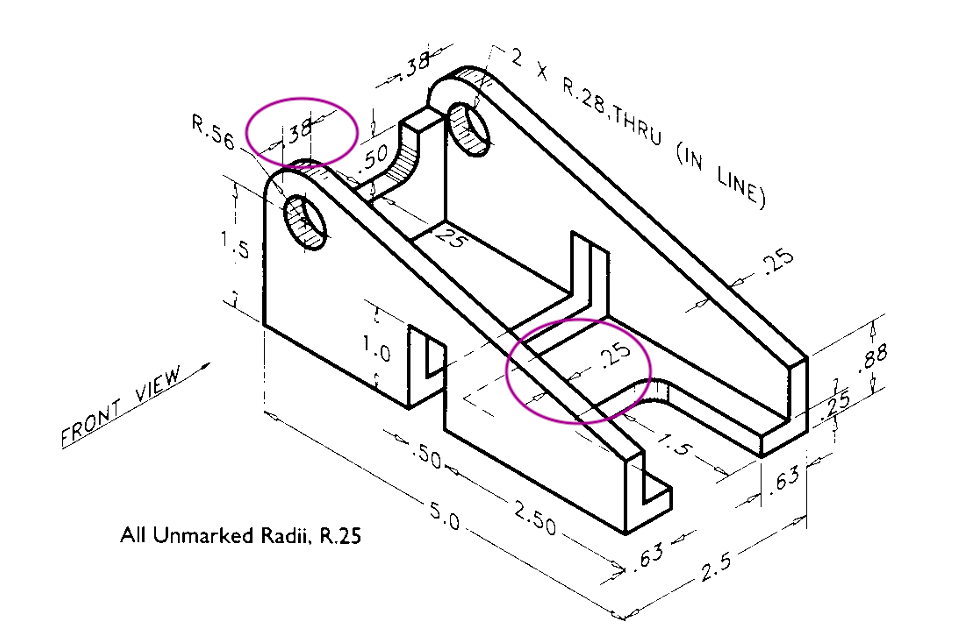

我对CAD/Solidworks非常陌生，我很难理解如何准确地建模图表中所示的图形。

​

​

作为圆圈，坡道顶部的宽度为0.38，向底部的宽度为0.25。有什么工具可以使图形的“宽度”或挤压长度沿斜坡逐渐变化吗？而且，对我来说不太清楚，在坡道上，宽度是0.25，我只是假设它在坡度的最末端是0.25，还是我只是近似？

Answer 1

坡道宽度为0.25周期。它在顶部不会变。圆圈0.38是隐藏选项卡的宽度，与另一侧的0.38宽度选项卡对称。

就这一点而言，这个特定部分的每一个特征的厚度都是0.25。
