如何填充散点图中不同类的面积？

Question

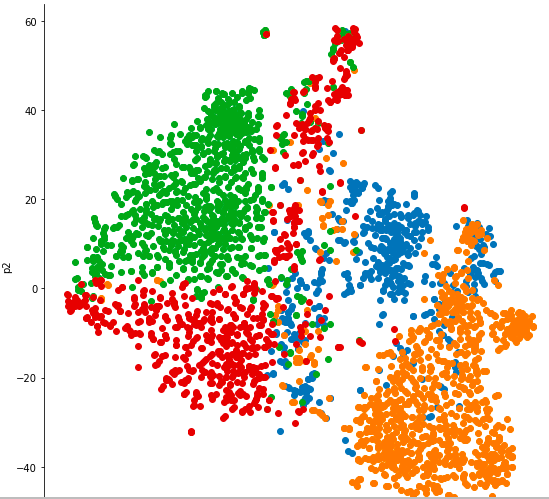

我正在使用matplotlib绘制我的熊猫数据，我的情节如下：

​

​

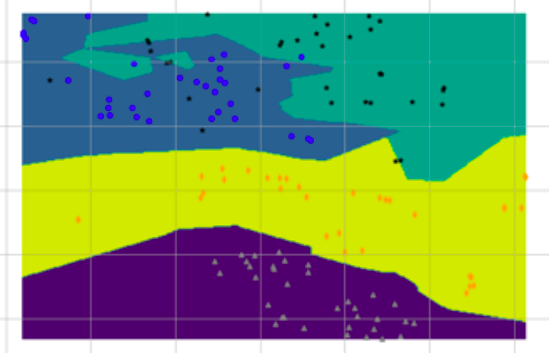

数据集中有四个类。我想给每个类的背景区域涂上颜色，如下所示

​

​

我的matplotlib代码如下所示：

import pandas as pd
df = pd.read_csv('normalized.csv')
fig    = plt.figure(figsize=(8,8))
plt.scatter(df['p1'], df['p2'], c= list(df['cs']), alpha=0.9)
plt.show()

我还尝试了sns：

import pandas as pd
df = pd.read_csv('normalized.csv')
sn.FacetGrid(df, hue="cs", size = 8).map(plt.scatter, "p1", "p2").add_legend()
plt.show()

在任何一个模块中，我如何填充四个类的背景区域？

Answer 1

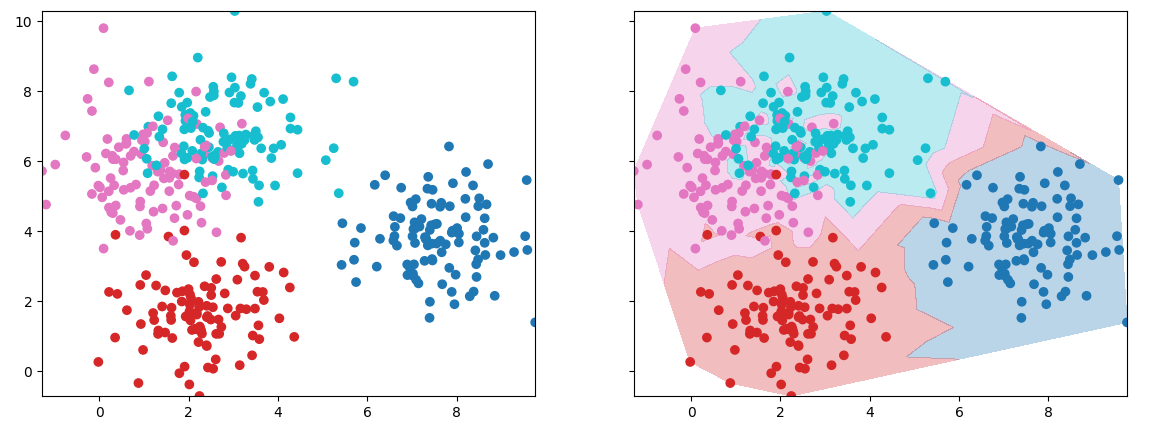

填充的轮廓可以作为背景：

import numpy as np
import matplotlib.pyplot as plt

N = 100
M = 4
points = np.random.normal(np.tile(np.random.uniform(1, 10, 2 * M), N)).reshape(-1, 2)
group = np.tile(np.arange(M), N)

fig, (ax1, ax2) = plt.subplots(ncols=2, figsize=(14, 5), sharey=True, sharex=True)
cmap = plt.cm.get_cmap('tab10', 4)
ax1.scatter(points[:, 0], points[:, 1], c=group, cmap=cmap)

ax2.scatter(points[:, 0], points[:, 1], c=group, cmap=cmap)
ax2.tricontourf(points[:, 0], points[:, 1], group, levels=np.arange(-0.5, 4), zorder=0, cmap=cmap, alpha=0.3)
plt.show()

​

​

请注意，等高线图还创建了一些介于值之间的狭窄区域，因为它只查看数值，并假设区域0和区域2之间必须存在一些小区域1。

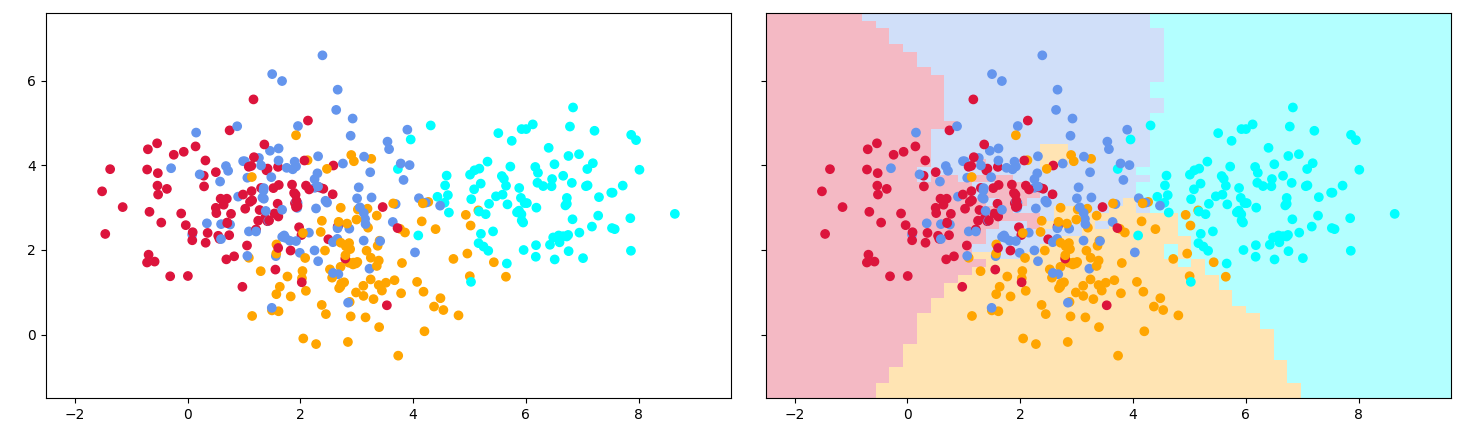

稍微复杂一点的方法是使用最近的邻域匹配：

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.colors import ListedColormap
from sklearn import neighbors

N = 100
M = 4
points = np.random.normal(np.tile(np.random.uniform(1, 10, 2 * M), N)).reshape(-1, 2)
groups = np.tile(np.arange(M), N)

fig, (ax1, ax2) = plt.subplots(ncols=2, figsize=(14, 5), sharey=True, sharex=True)
cmap = ListedColormap(['orange', 'cyan', 'cornflowerblue', 'crimson'])
ax1.scatter(points[:, 0], points[:, 1], c=groups, cmap=cmap)

ax2.scatter(points[:, 0], points[:, 1], c=groups, cmap=cmap)

clf = neighbors.KNeighborsClassifier(10)
clf.fit(points, groups)

x_min, x_max = points[:, 0].min() - 1, points[:, 0].max() + 1
y_min, y_max = points[:, 1].min() - 1, points[:, 1].max() + 1
xx, yy = np.meshgrid(np.linspace(x_min, x_max, 50),
                     np.linspace(y_min, y_max, 50))
Z = clf.predict(np.c_[xx.ravel(), yy.ravel()]).reshape(xx.shape)
ax2.imshow(Z, extent=[x_min, x_max, y_min, y_max], cmap=cmap, alpha=0.3, aspect='auto', origin='lower')
plt.show()

​

​

Answer 2

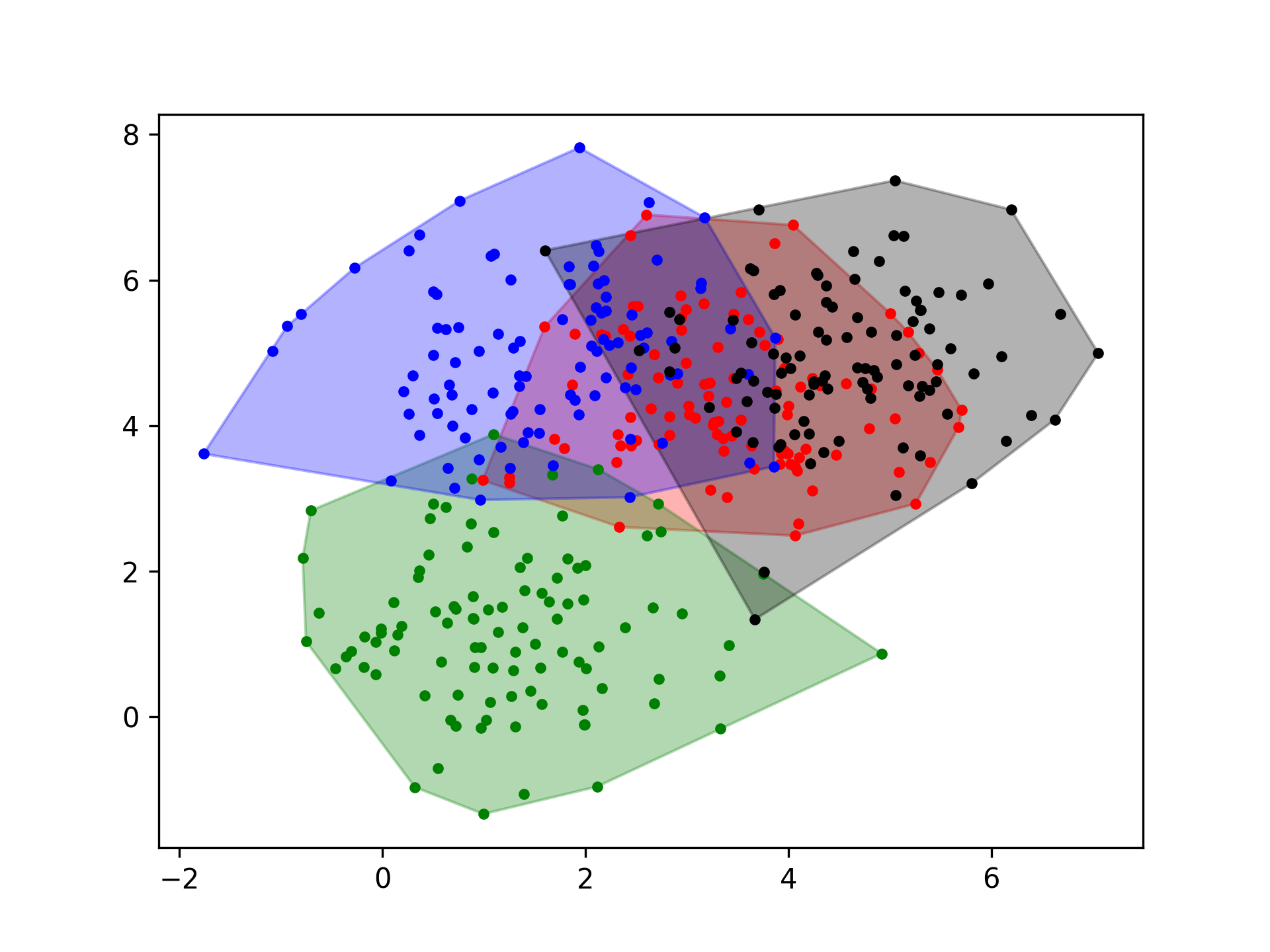

如果您不需要填充空间，也不需要考虑区域重叠(您的数据点显示了一些重叠)，那么您可以尝试填写每个子集定义的凸包。

import matplotlib.pyplot as plt
import numpy as np
from scipy.spatial import ConvexHull
N = 100
points = [np.random.normal(np.tile(np.random.uniform(1, 5, 2), N)).reshape(-1, 2) for i in range(4)]
colors = ['r', 'g', 'b', 'k']
for k in range(4):
    hull = ConvexHull(points[k])
    plt.plot(points[k][:,0], points[k][:,1], '.', color = colors[k])
    plt.fill(points[k][hull.vertices,0], points[k][hull.vertices,1], color = colors[k], alpha=0.3)

​

stack.imgur.com/2562R.png
