如何识别完全形状的矩形？

Question

我试图找出完全形成的反应角的坐标。我的意思是，有四个边与白色边界线，使完全盒子。

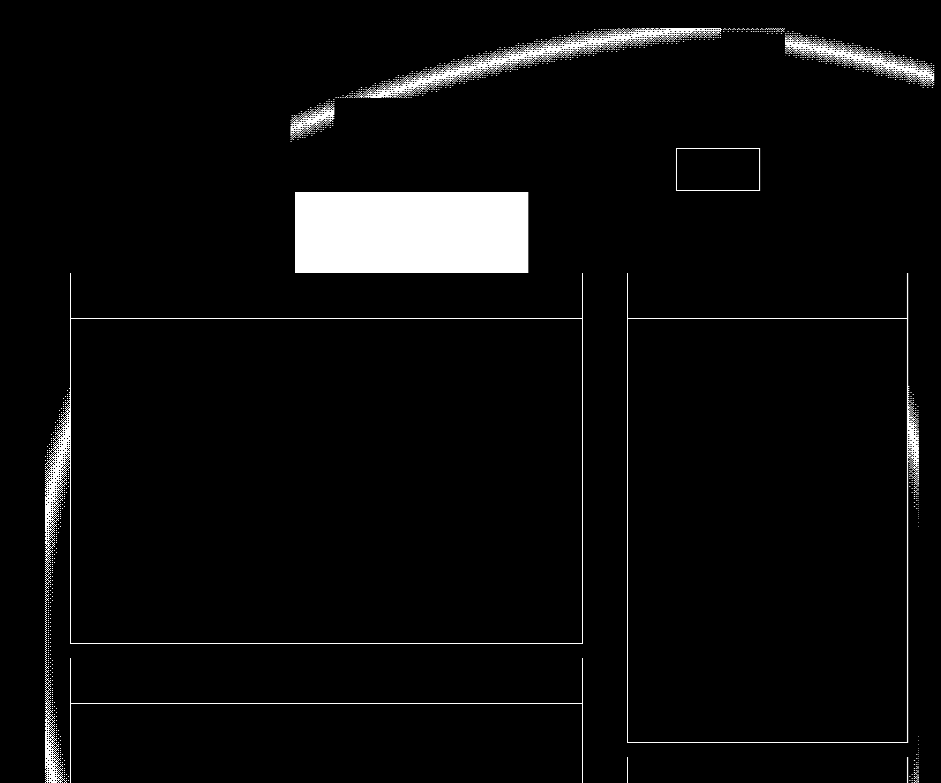

这是我的输入图像。

​

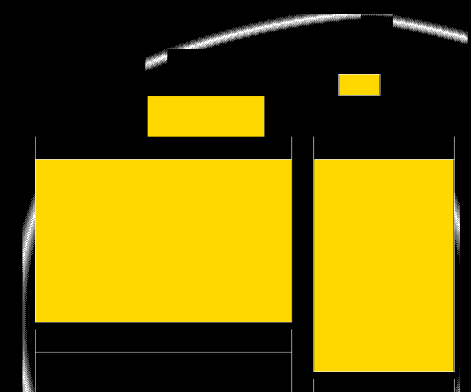

在下面的图片中，我用黄色显示了我想要得到坐标的矩形。

​

在这个输入图像中，有3个带有白色边框的黑色矩形和1个全是白色的矩形。

我当前的convert代码给出了所有区域的坐标，包括那些为我的目的产生噪音的白色区域。

convert input.png \
-define connected-components:verbose=true \
-define connected-components:area-threshold=100 \
-connected-components 8 -auto-level out:null | grep "255,255,255"

  7602: 233x81+295+192 411.0,232.0 18873 srgb(255,255,255)
  31: 356x70+365+28 542.4,57.2 4602 srgb(255,255,255)
  7604: 538x510+45+273 163.1,529.1 4394 srgb(255,255,255)
  7605: 292x470+627+273 809.5,494.2 2116 srgb(255,255,255)
  1393: 149x45+785+40 860.8,60.5 2040 srgb(255,255,255)
  8449: 513x125+70+658 326.0,708.6 761 srgb(255,255,255)
  7015: 43x27+291+110 312.5,122.1 620 srgb(255,255,255)
  7599: 84x43+676+148 717.5,169.0 250 srgb(255,255,255)

因此，我的问题是:是否有一种方法从convert命令提供的输出中识别出哪些坐标属于完全形成的矩形？谢谢

Answer 1

我想到了几个想法。我还没有把它们开发成完整的解决方案，但如果时间允许的话，我可能会这样做。

• 您可以选择列表中每个连接组件的中心作为洪流填充的种子点，比如黄色，然后使所有的东西都不是黄色的黑色(使用-fill black +opaque yellow)，并再次运行连接组件，以查看是否得到了填充的形状正确的区域。因此，例如，选择第4行输出： 7604: 538x510+45+273 163.1 529.1 4394 srgb(255,255)

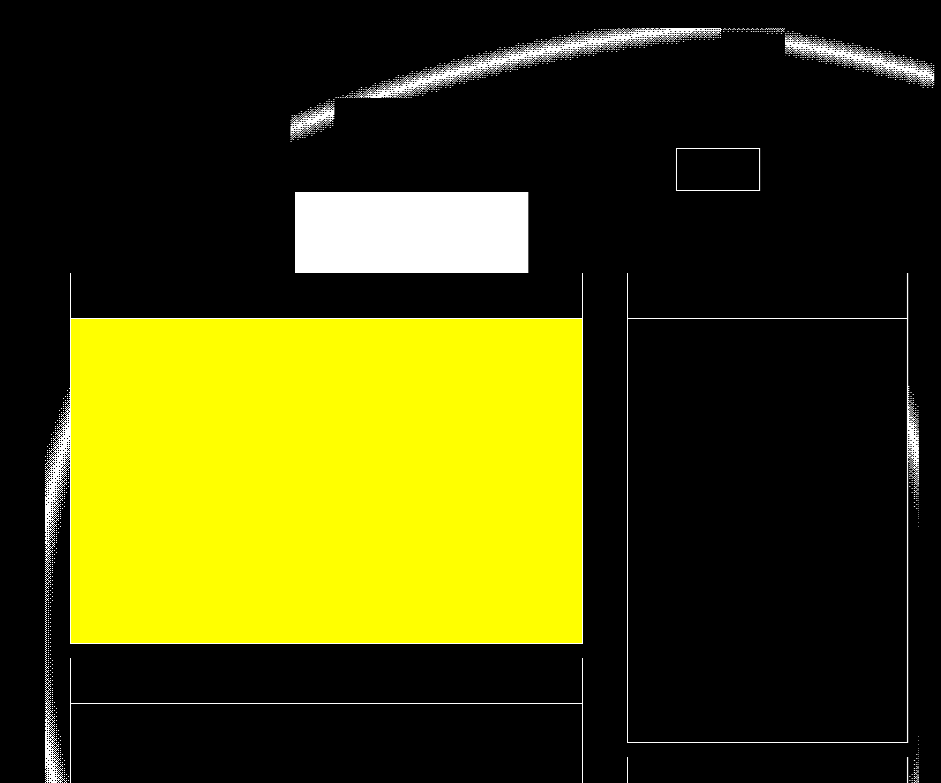

和中心的洪水填塞：

magick outlines.png -fill yellow -floodfill +314+478 black result.png

​

​

或者再走远一点：

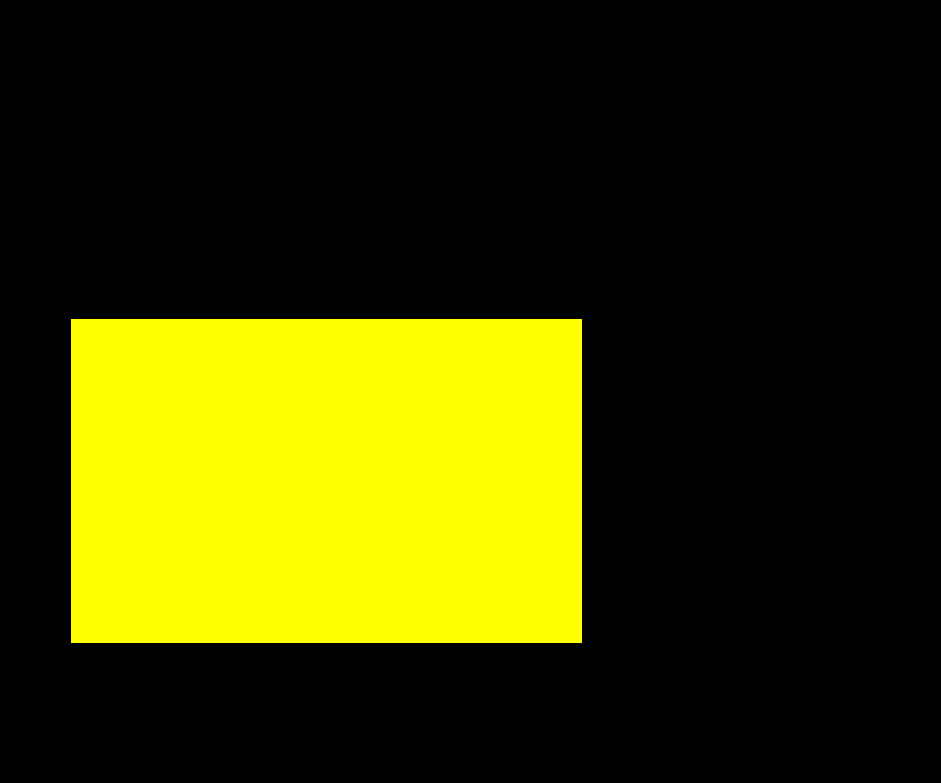

magick outlines.png -fill yellow -floodfill +314+478 black -fill black +opaque yellow result.png

​

​

然后运行另一个连接组件分析，看看是否检测到完全黄色填充的形状。

• 你也许可以运行一个击中或错过形态学，寻找线端，并跟随他们回到T-接头，并删除他们，以摆脱“超调”线，突出在你的矩形两端。

顺便说一句，如果你是专门寻找矩形，你可能会更好地检查4连接组件，而不是8连接目前。
