利用MATLAB从二维地图绘制三维立体数据？

Question

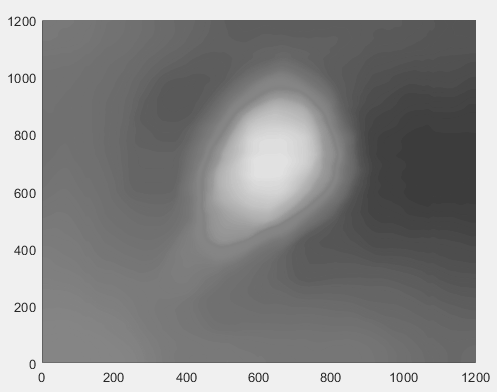

我有一张热图

​

​

并希望将此2D矩阵转换为三维体积/形状/表面数据点，以便进一步处理。而不仅仅是使用surf在3D中显示它。

做这件事的好方法是什么？

有了这个社区的大量帮助，我可以走得更近：

为了简单起见，我将尺寸缩小到45x45px。

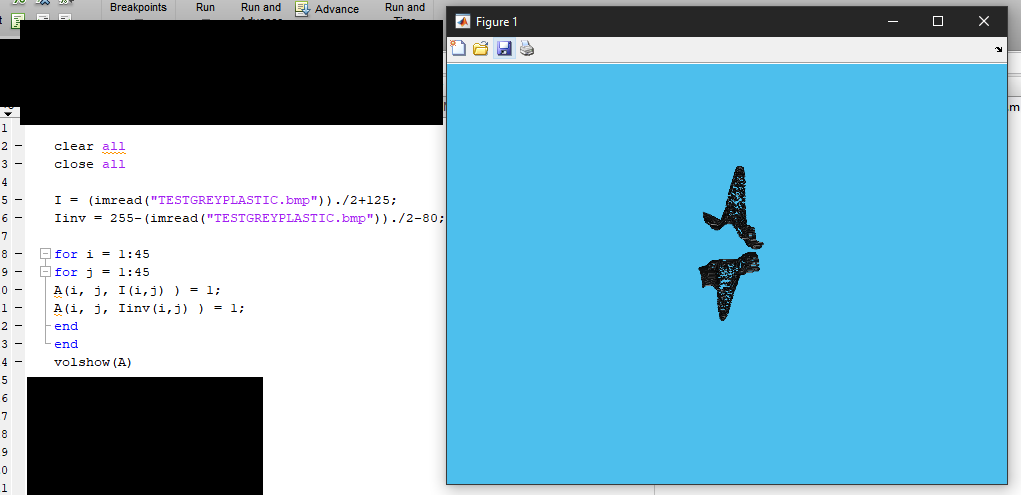

I = (imread("TESTGREYPLASTIC.bmp"))./2+125;
Iinv = 255-(imread("TESTGREYPLASTIC.bmp"))./2-80;%

for i = 1:45
for j = 1:45
A(i, j, I(i,j) ) = 1;
A(i, j, Iinv(i,j) ) = 1;
end
end
volshow(A)

这并不理想，但矩阵是我现在想要的。也许，当处理1200x1200点时，循环可以得到改进，以运行得更快。

​

​

我现在如何创建一个真正的封闭曲面？

Answer 1

在您与@BoilermakerRV对话之后，我想您正在寻找以下两个结果之一：

1. ：3d点的列表，其中x和y是图像中像素的索引，z是对应像素的值。结果将是一个m*n by 3矩阵.

0和1的

1. ，对于图像中的(i，j)-th像素，该体积的(i，j)-the堆的所有体素均为0，除了在中的一个

请看一下生成这两种结果的以下示例：

    close all; clc; clear variables;
    I = rgb2gray(imread('data2.png'));

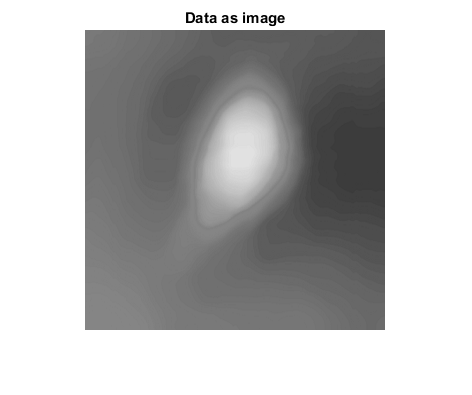

    imshow(I), title('Data as image')

    % generating mesh grid
    [m, n] = size(I);
    [X, Y] = meshgrid(1:n, 1:m);

    % converting image to list of 3-d points
    P = [Y(:), X(:), I(:)];
    figure
    scatter3(P(:, 1), P(:, 2), P(:, 3), 3, P(:, 3), '.')
    colormap jet

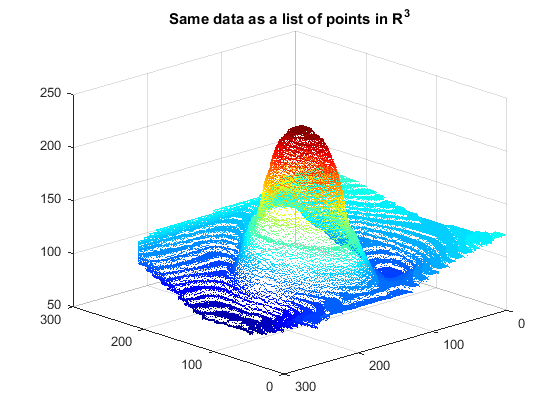

    title('Same data as a list of points in R^3')

    % converting image to 256 layers of voxels
    ind = sub2ind([m n 256], Y(:), X(:), I(:));
    V = zeros(m, n, 256);
    V(ind) = 1.0;
    figure
    h = slice(V, [250], [250], [71]) ;
    [h.EdgeColor] = deal('none');
    colormap winter
    camlight

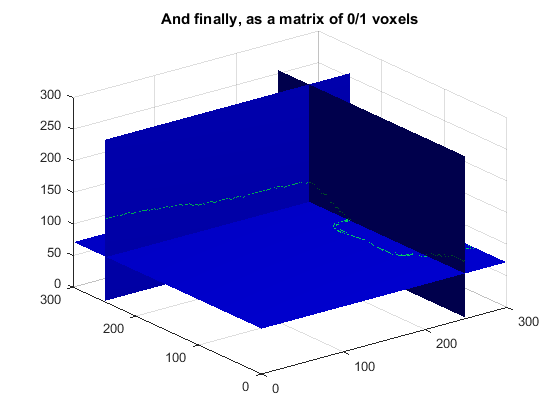

    title('And finally, as a matrix of 0/1 voxels')

​

​

​

​

​

​

Answer 2

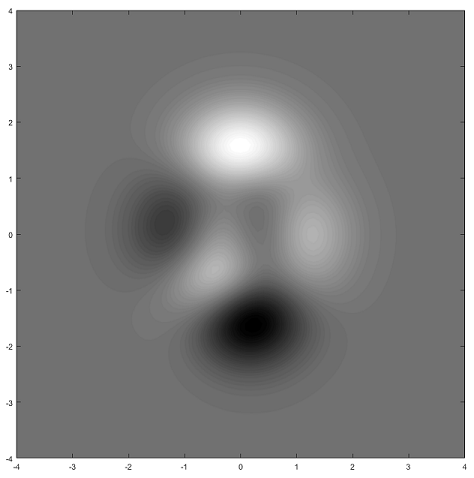

所显示的等高线图不能用"2D“数据生成。它需要以下三项投入：

[XGrid,YGrid] = meshgrid(-4:.1:4,-4:.1:4);
C = peaks(XGrid,YGrid);

contourf(XGrid,YGrid,C,'LevelStep',0.1,'LineStyle','none')
colormap('gray')
axis equal

其中，XGrid、YGrid和C都是定义每个点的X值、Y值和Z值的NxN矩阵。

​

​

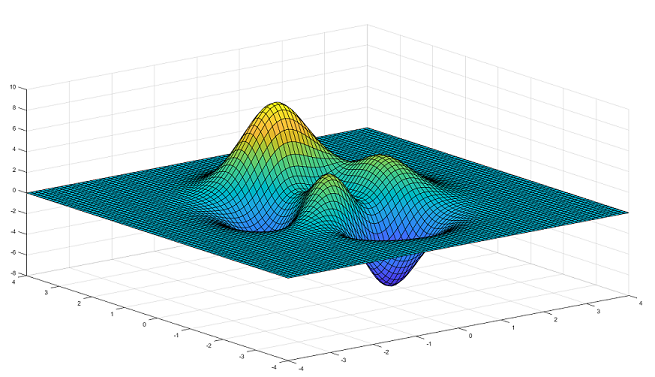

如果您希望这是"3D"，只需使用surf

surf(XGrid,YGrid,C)

​

​
