关于Cortex-M3向量表放置的问题

Question

我正试图理解Cortex-M3处理器向量表的位置。

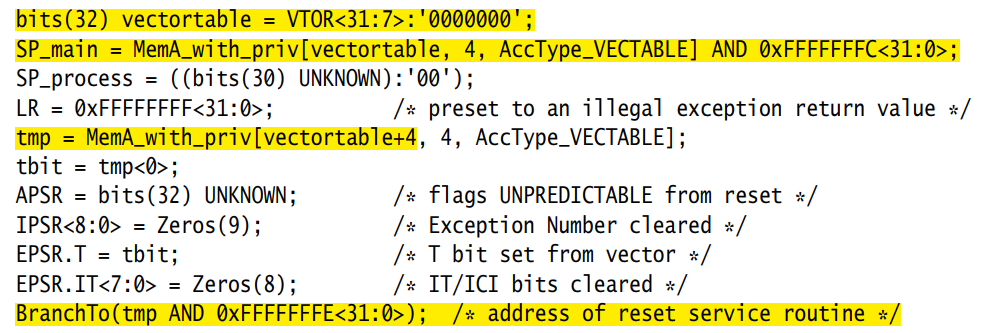

根据Cortex-M3拱形参考手册，重置行为如下(省略了一些部分)：

​

​

因此，我们可以看到vectortable来自于VTOR (向量表偏移量寄存器)。

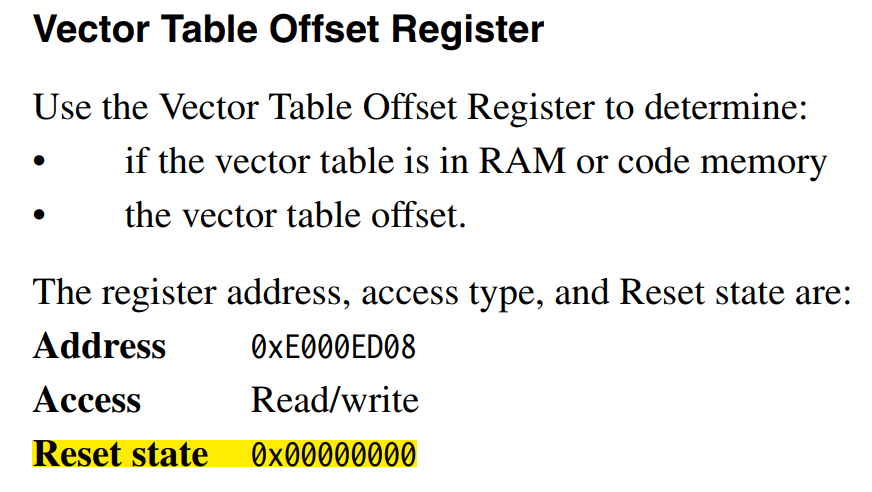

根据Cortex-M3技术参考手册，VTOR被定义为：

​

​

所以我们可以看到，它有一个重置值 of 0x0。因此，基于上述两个标准，Cortex-M3处理器在重置后，期望在代码区域的绝对地址0x0处有一个向量表。

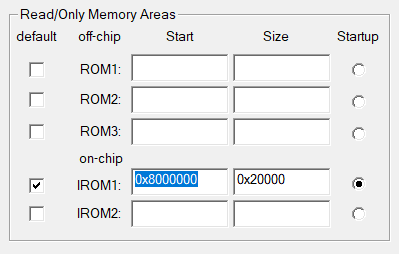

但是在我的MDK uVision IDE中，我看到我的应用程序被放置在IROM1区域，它从0x8000000开始，根据Cortex-M3内存映射，它位于0.5G Code内存区域内。

​

​

因为它检查了Starup按钮，所以我猜这意味着IROM1区域应该包含向量表(如果我对的看法有误，请纠正我)。

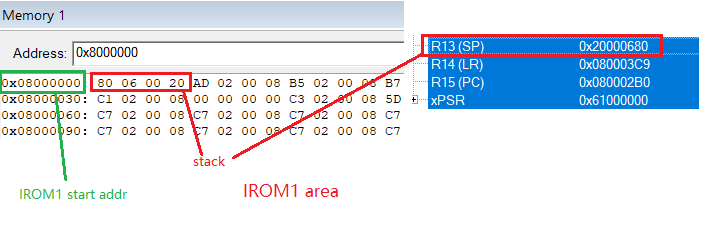

因此，我认为向量表应该位于IROM1区域的开头，即0x8000000。事实确实如此。下面的图片显示，在IROM1的开头，它是向量表的第一个条目，SP值。

​

​

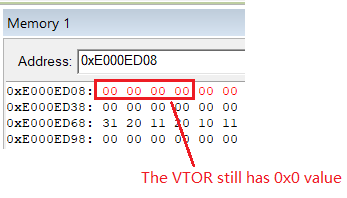

更奇怪的是，VTOR寄存器(在0xE000ED08)仍然保存一个0x0值：

​

​

那么，如何使用0x0 VTOR重置值找到我的向量表？

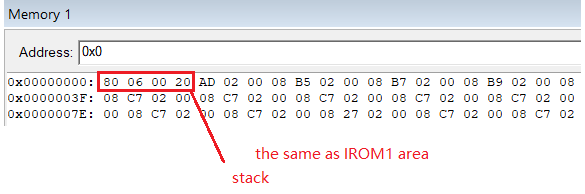

出于好奇，我在0x0检查了内存内容，其中包含了与IROM1完全相同的向量表内容。，那么是谁做了这件神奇的复制品？？

​

​

添加1- 4:39 2020年10月9日下午39

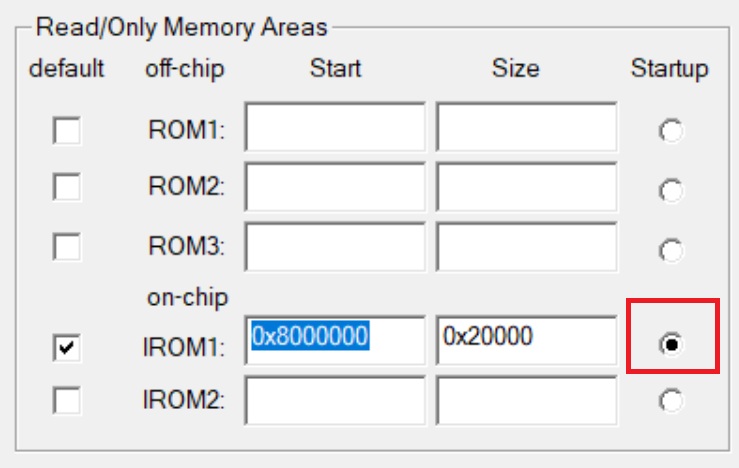

我想在下面的图片中肯定有一些关于startup复选框我不知道的东西。

​

​

添加2- 5:09下午10/9/2020

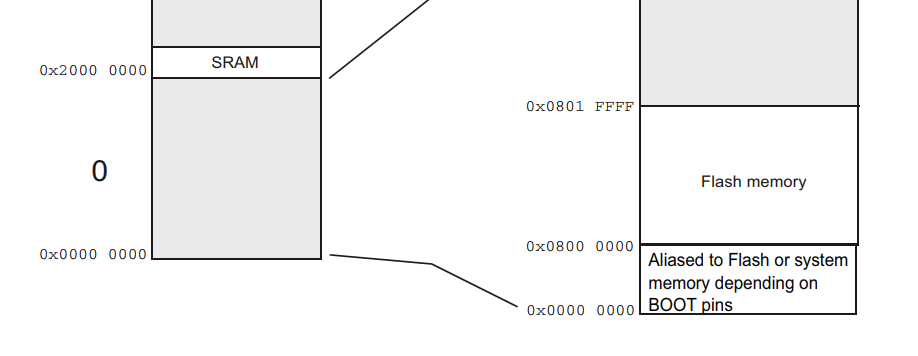

感谢@RealtimeRik和@domen。我下载了STM32F103x8_xB(https://www.st.com/resource/en/datasheet/stm32f103c8.pdf)的数据表。在第4节内存映射中，我看到了下图：

​

​

因此，看起来[0x0，0x8000000]范围确实被别名到了其他地方。但我还没找到如何确定它的别名..。

添加3- 5:39 2020年10月9日下午39

现在我找到了！

我下载了STM32Fxxx fef手册 (顺便说一下，它真的很大)。

在3.4Boot配置中，它指定了通过BOOT[1:0]引脚配置的引导模式。

​

​

对于不同的引导模式，使用不同的地址混叠：

根据所选的引导模式，可以按以下方式访问主Flash内存、系统内存或SRAM：

• 从主Flash内存启动:主Flash内存在引导内存空间(0x0000 0000)中别名化，但仍然可以从原始内存空间(0x8000000)访问。换句话说，可以从地址0x0000或0x8000000开始访问Flash内存内容。
• 从系统内存启动:系统内存在引导内存空间(0x0000 0000)中别名化，但仍然可以从其原始内存空间(连接线设备中的0x1FFF B000、其他设备中的0x1FFF F000 )访问。
• 从嵌入式SRAM启动:SRAM只能在0x2000 0000地址上访问。

我看到的是从主闪存启动。

最后，我可以解释为什么选择0x800 0000 .

添加4- 3:19下午10/15/2020

在地址0处的中断向量表的位置/期望类似于实模式下的IA32处理器。

Answer 1

没有“魔法副本”。0x00000000被别名为0x08000000。

实际内存位于0x08000000，但也可以访问0x00000000。

如果您查看处理器特定的参考手册，您应该可以在内存映射部分找到这一点。
