如何根据CSV列中的元素在Matplotlib-Basemap图上设置不同的标记？

Question

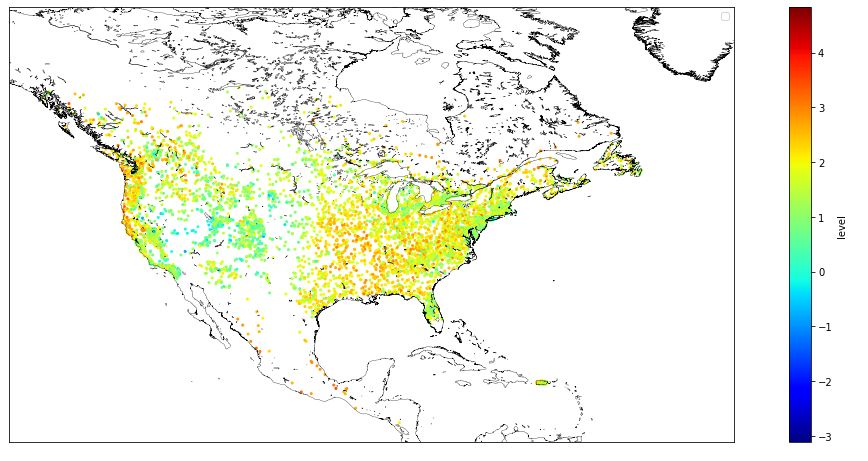

我正在使用matplotlib的基本地图来绘制世界地图上的点。我正在从CSV文件中的两个列cordb['Latitude']和cordb['Longitude']中提取纬度和经度值。此外，图中的点的颜色是根据相同CSV中的cordb['level']列中的对应值生成的，如下图所示。

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.basemap import Basemap

cordb = pd.read_csv(r'data.csv')

lat = cordb['Latitude'].values
lon = cordb['Longitude'].values

level = cordb['level'].values

fig = plt.figure(figsize=(20, 8))
#basemap
m = Basemap(projection='cyl', resolution='h',
            llcrnrlat=10, urcrnrlat=70,
            llcrnrlon=-140, urcrnrlon=-40, )

m.drawcoastlines(linewidth=0.3)

m.scatter(lon, lat, latlon=True,
          c= level ,
          cmap='jet', s=4, alpha=1)

# create colorbar and legend
plt.colorbar(label= 'level')

plt.legend()
plt.show()

​

​

我在CSV文件中有另一个列cordb['state']，它的元素类似于这个Texas, Alaska, Washington,...。在这里，如何根据其对应的状态改变点的标记，并与现有的图例一起绘制它的图例。

Answer 1

你想做的事情会带来不同的问题。

1. plt.scatter使用单个标记类型，要在子图中具有不同的标记类型，您必须调用scatter的次数与要绘制的不同类别的数量(即状态)相同。

1. Matplotlib可用的不同标记数少于映射中的状态数.

1. 在您使用的大小很难识别不同的标记。

1. 你提供的标记信息是多余的，因为可以指示基地图绘制州边界以及加拿大各省之间的边界。

1. Basemap不赞成Cartopy.

1. jet颜色映射不再是Matplotlib中的默认颜色映射，原因很多，

如果这些问题不是你的问题，你可以这样做。

from matplotlib.colors import Normalize
...

# we want to use the same normalization for all the scatter plots
norm = Normalize(vmin=np.min(level), vmax=np.max(level))

states = cordb['states']
state_list = sorted(set(states))
marker = {'Texas':'*', 'Ontario':'o', ...}

# create a list of Artists to provide handles to plt.legend
scatters = [m.scatter(lon[ix], lat[ix], c= level[ix], marker=marker[state],
                      latlon=True, norm=norm, s=4, alpha=1)
             for state in state_list for ix in (states==state,)]
plt.legend(scatters, state_list)

如果某人迫切需要jet颜色映射，他们只需将cmap='jet'附加到参数的m.scatter(...列表中即可。

警告:我已经对伪造的数据检查了等效的实现，您可能必须适应您的用例。
