在欧拉图(eulerr)中用分裂的法脸和斜面绘制标签。

Question

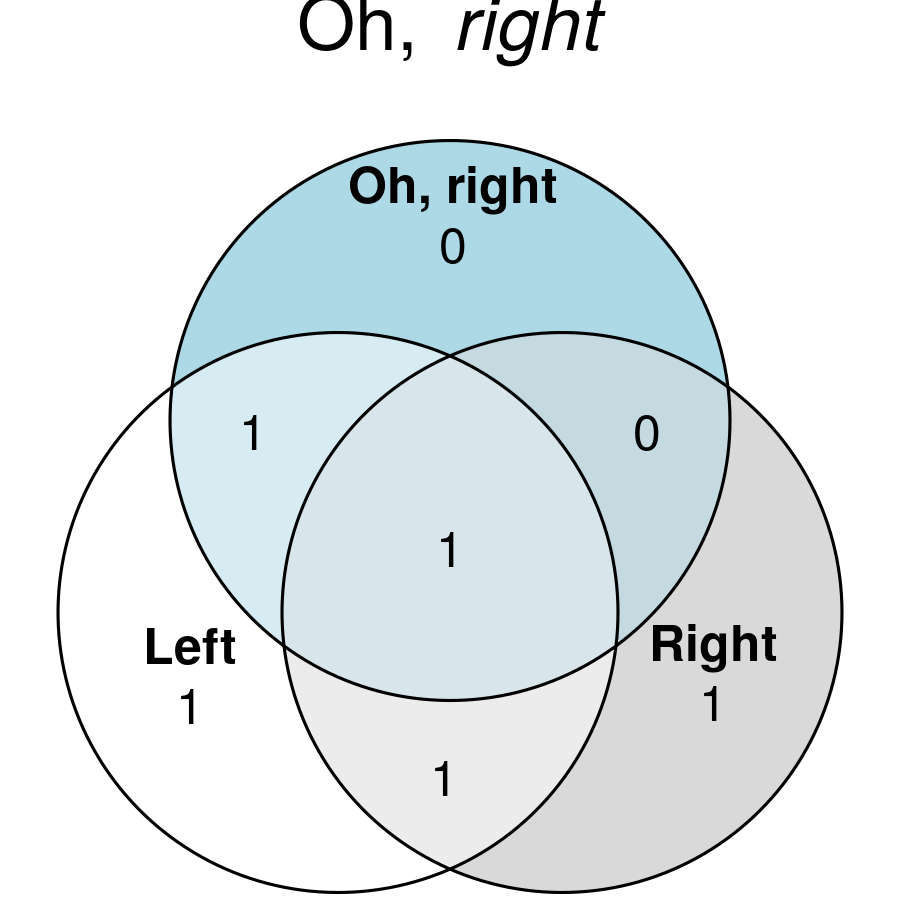

eulerr库生成具有以下代码的绘图：

library(tidyverse)
library(eulerr)

matrix(data = c(T,T,T,F,T,F,T,F,T,T,T,F,F,F,T), ncol=3) %>%
  venn %>%
  plot(
    labels = c(
      "Left",
      "Right",
      "Oh, right"),
    main = expression("Oh,"~italic("right"))
       )

​

​

我需要在标签中有斜体字，但只有部分。我希望第三个标签的格式像标题:哦，对。

我尝试了paste、expression、bquote、substitute的各种排列，同时设置了label =，但都没有效果。

想法？

Answer 1

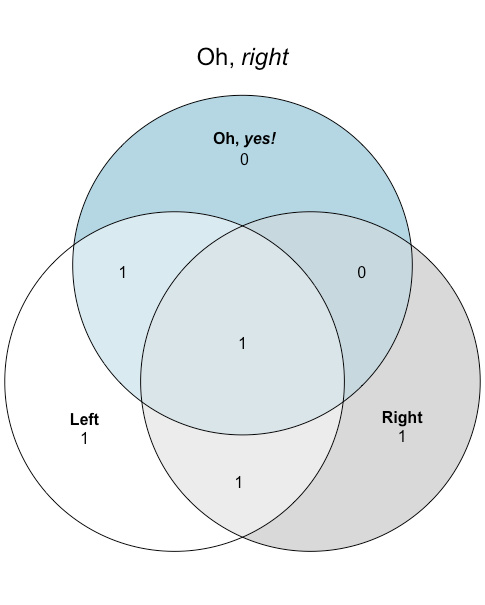

您可以尝试在创建venn图之后使用getGrob和setGrob替换文本。

library(eulerr)

mat <- matrix(data = c(T,T,T,F,T,F,T,F,T,T,T,F,F,F,T), ncol=3)

v <- venn(mat)

p <- plot(v,
  labels = c(
    "Left",
    "Right",
    "Oh, right"),
  main = expression("Oh,"~italic("right"))
)

p

gg <- getGrob(p, "tag.label.3")
gg[[1]] <- expression(bold("Oh,"~bolditalic("yes!")))
setGrob(p, "tag.label.3", gg)

​

​

编辑：要找到需要编辑的grob，可以使用类似于grid.ls的内容

library(grid)

grid.ls(p)

这将在您的地块中列出grobs的名称，包括tag.label.3

euler.diagram
  main.grob
  canvas.grob
    diagram.grob.1
      fills.grob.1
      fills.grob.2
      fills.grob.3
      fills.grob.4
      fills.grob.5
      fills.grob.6
      fills.grob.7
      edges.grob
      tags
        tag.number.1
          tag.label.1
          tag.quantity.1
        tag.number.2
          tag.label.2
          tag.quantity.2
        tag.number.3
          tag.label.3
          tag.quantity.3
        tag.number.4
          GRID.null.1
          tag.quantity.4
        tag.number.5
          GRID.null.2
          tag.quantity.5
        tag.number.6
          GRID.null.3
          tag.quantity.6
        tag.number.7
          GRID.null.4
          tag.quantity.7

通过试验/错误，我发现tag.label.3是所需的文本。

此外，查看eulerr包，您有：

# from tag-grobs.R in eulerr package
labels_grob <- textGrob(
  label,
  x = unit(x, "native"),
  y = unit(y, "native"),
  rot = labels$rot[data$labels_par_id],
  gp = labels$gp[data$labels_par_id],
  name = paste0("tag.label.", data$labels_par_id)
)

其中，tag.label.用作文本标签的前缀。
