重排序分类y轴(甘特图)

Question

我试图用不同的任务从表中生成甘特图(每个表都有一个开始日期和结束日期)。

library(tidyverse)

# Sample data
df1 <- data.frame(from = c("2020-01-01", "2020-02-02", "2020-05-04", "2020-02-01", "2020-01-20", "2020-02-10"),
                  to =   c("2020-03-30", "2020-03-15", "2020-05-20", "2020-04-05", "2020-03-05", "2020-04-13"),
                  task= c("Task 1", "Task 2", "Task 3", "Task 4", "Task 5", "Task 6"),
                  group = c("Finance", "Finance", "Research", "Research", "Other", "Other")
)

# Plot gantt-chart
df1 %>% mutate(from = as.Date(from),
               to = as.Date(to)) %>%
  pivot_longer(cols = c(from, to), values_to = "date") %>%
  ggplot(aes(x=date, y=task, colour = group)) +
  geom_line(lwd=3) +
  geom_point(aes(color=group), alpha=.5, pch=18, size=5) +
  scale_x_date(position="bottom", date_breaks = "1 week", date_labels="%U") +
  theme_bw() +
  theme(plot.title = element_text(hjust = 0.5))+
  ggtitle("Milestones") +
  labs(y="", x = "", colour="Responsible")

到目前为止还不错，但现在我有一个大问题和一个小问题：

主要问题：

• 如何重新排序y轴上的类别，因为它们出现在数据中(而不是字母顺序)？从上到下，它应该是:金融，研究，其他。此外，在每个类别(财务、研究、其他)中，行应按开始日期(即首先开始的任务应该在顶部)

排序。

小问题：

在x轴上的

• 如何绘制每月较粗的线和每周较薄的线？

谢谢你帮忙！

Answer 1

这一目标可以这样实现：

1. ( @RuiBarrades )在他的评论中提到，为了得到正确的顺序，您必须转换成一个因子，并按照正确的顺序设置级别。首先，为组设置级别。其次，为了按所需的顺序获得任务，我按组和开始日期重新排列数据集，并使用forcats::fct_inorder按照所需的顺序设置任务的级别。

，

1. ，如果我对你说得对，你想要周和月的不同网格线吗？这可以通过设置date_breaks_minor="month"和通过theme和panel.grid.minor/major.x设置网格线的样式来实现。在这里，我选择了“黑色”颜色，但如果你喜欢不同的尺寸，你可以通过size.

这样做。

library(tidyverse)
library(ggplot2)

# Sample data
df1 <- data.frame(from = c("2020-01-01", "2020-02-02", "2020-05-04", "2020-02-01", "2020-01-20", "2020-02-10"),
                  to =   c("2020-03-30", "2020-03-15", "2020-05-20", "2020-04-05", "2020-03-05", "2020-04-13"),
                  task= c("Task 1", "Task 2", "Task 3", "Task 4", "Task 5", "Task 6"),
                  group = c("Finance", "Finance", "Research", "Research", "Other", "Other")
)

# Plot gantt-chart
df1 %>% mutate(from = as.Date(from),
               to = as.Date(to),
               group = factor(group, levels = c("Finance", "Research", "Other"))) %>%
  arrange(desc(group), desc(from)) %>%
  mutate(task = forcats::fct_inorder(task)) %>%
  pivot_longer(cols = c(from, to), values_to = "date") %>%

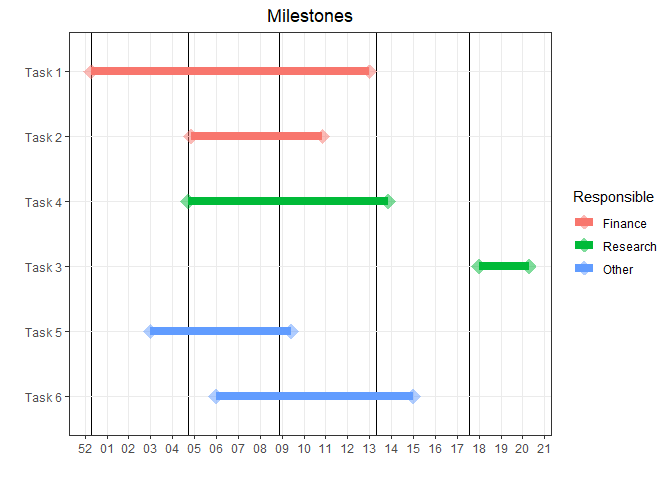

  ggplot(aes(x=date, y=task, colour = group)) +
  geom_line(lwd=3) +
  geom_point(aes(color=group), alpha=.5, pch=18, size=5) +
  scale_x_date(position="bottom", date_breaks = "1 week", date_minor_breaks = "1 month",
               date_labels="%U") +
  theme_bw() +
  theme(plot.title = element_text(hjust = 0.5),
        panel.grid.minor.x = element_line(color = "black"))+
  ggtitle("Milestones") +
  labs(y="", x = "", colour="Responsible")

​

​
