为什么VSM深度图模糊会产生奇怪的结果？

Question

我试图在我的渲染引擎中用OpenGL实现对方向阴影的方差阴影映射。

我已经阅读了多篇文章，比如- https://developer.nvidia.com/gpugems/gpugems3/part-ii-light-and-shadows/chapter-8-summed-area-variance-shadow-maps、https://graphics.stanford.edu/~mdfisher/Shadows.html来开发这个项目。

该算法的基本流程如下：

1. 在深度纹理中存储深度^2。
2. 应用5×5内核和10次传递的两次高斯模糊。
3. 采样一个深度值，计算碎片与光的距离，
4. 将它们放入Chebyshev不等式中，以确定碎片处于阴影中的最大概率。
5. 利用结果使碎片变暗。

下面是具有正投影矩阵的定向光的深度着色器：

#version 440 core

uniform float farPlane;
uniform vec3 lightPos;
uniform mat4 directional_light_space_matrix;

in vec4 FragPos;
out vec2 depth;

void main()
{

     vec4 FragPosLightSpace = directional_light_space_matrix * FragPos;
     float d = FragPosLightSpace.z / FragPosLightSpace.w;

     d = d * 0.5 + 0.5;

     float m1 = d;
     float m2 = d * d;

     float dx = dFdx(depth.x);
     float dy = dFdx(depth.y);

     m2 += 0.25 * (dx * dx + dy * dy);

     depth.r = m1;
     depth.g = m2;

}

这是片段着色器的片段，检查一个片段被点亮了多少。

float linstep(float mi, float ma, float v)
{
    return clamp ((v - mi)/(ma - mi), 0, 1);
}

float ReduceLightBleeding(float p_max, float Amount)
{
     return linstep(Amount, 1, p_max);
}

float chebyshevUpperBound(float dist, vec2 moments)
{
    float p_max;
    if(dist <= moments.x)
    {
         return 1.0;
    }

    float variance = moments.y - (moments.x * moments.x);
    variance = max(variance, 0.1);
    float d = moments.x - dist;

    p_max = variance / (variance + d * d);

    return ReduceLightBleeding(p_max, 1.0);
}

float CheckDirectionalShadow(float bias, vec3 lightpos, vec3 FragPos)
{
     vec3 projCoords = FragPosLightSpace.xyz / FragPosLightSpace.w;
     projCoords = projCoords * 0.5 + 0.5;

     vec2 closest_depth = texture(shadow_depth_map_directional, projCoords.xy).rg;

     return chebyshevUpperBound(projCoords.z, closest_depth);
}

这是两遍高斯模糊着色器。

#version 440 core

layout (location = 0) out vec2 out_1;

in vec2 TexCoords;

uniform sampler2D inputTexture_1;

uniform bool horizontal;
float weights[5] = float[](0.227027, 0.1945946, 0.1216216, 0.054054, 0.016216);

void main()
{
    vec2 tex_offset = 1.0 / textureSize(inputTexture_1,0);
    vec2 o1 = texture(inputTexture_1, TexCoords).rg * weights[0];

    if(horizontal)
    {
        for(int i=1; i<4; i++)
        {
            o1 += texture(inputTexture_1, TexCoords + vec2(tex_offset.x * i, 0.0)).rg * weights[i];
            o1 += texture(inputTexture_1, TexCoords - vec2(tex_offset.x * i, 0.0)).rg * weights[i];
        }
    }
    else
    {
        for(int i=1; i<4; i++)
        {
            o1 += texture(inputTexture_1, TexCoords + vec2(0.0, tex_offset.y * i)).rg * weights[i];
            o1 += texture(inputTexture_1, TexCoords - vec2(0.0, tex_offset.y * i)).rg * weights[i];
        }
    }

    out_1 = o1;
}

我把我的框架缓冲区生成代码，以了解我如何存储的时刻。

// directional ----------------------------------------------------------------------------------------------------------------------------------------------
glGenFramebuffers(1, &directional_shadow_framebuffer);

glGenTextures(1, &directional_shadow_framebuffer_depth_texture);
glBindTexture(GL_TEXTURE_2D, directional_shadow_framebuffer_depth_texture);

glTexImage2D(GL_TEXTURE_2D, 0, GL_RG32F, shadow_map_width, shadow_map_height, 0, GL_RG, GL_FLOAT, NULL);

float border_color[] = { 0.0f,0.0f,0.0f,1.0f };

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_BORDER);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_BORDER);
glTexParameterfv(GL_TEXTURE_2D, GL_TEXTURE_BORDER_COLOR, border_color);

glBindFramebuffer(GL_FRAMEBUFFER, directional_shadow_framebuffer);
glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_TEXTURE_2D, directional_shadow_framebuffer_depth_texture, 0);

glGenRenderbuffers(1, &directional_shadow_framebuffer_renderbuffer);
glBindRenderbuffer(GL_RENDERBUFFER, directional_shadow_framebuffer_renderbuffer);

glRenderbufferStorage(GL_RENDERBUFFER, GL_DEPTH_COMPONENT24, shadow_map_width, shadow_map_height);

glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_DEPTH_ATTACHMENT, GL_RENDERBUFFER, directional_shadow_framebuffer_renderbuffer);


if (glCheckFramebufferStatus(GL_FRAMEBUFFER) != GL_FRAMEBUFFER_COMPLETE)
    LOGGER->log(ERROR, "Renderer : createShadowMapBuffer", "Directional Shadow Framebuffer is incomplete!");

glBindRenderbuffer(GL_RENDERBUFFER, 0);
glBindFramebuffer(GL_FRAMEBUFFER, 0);
// ----------------------------------------------------------------------------------------------------------------------------------------------

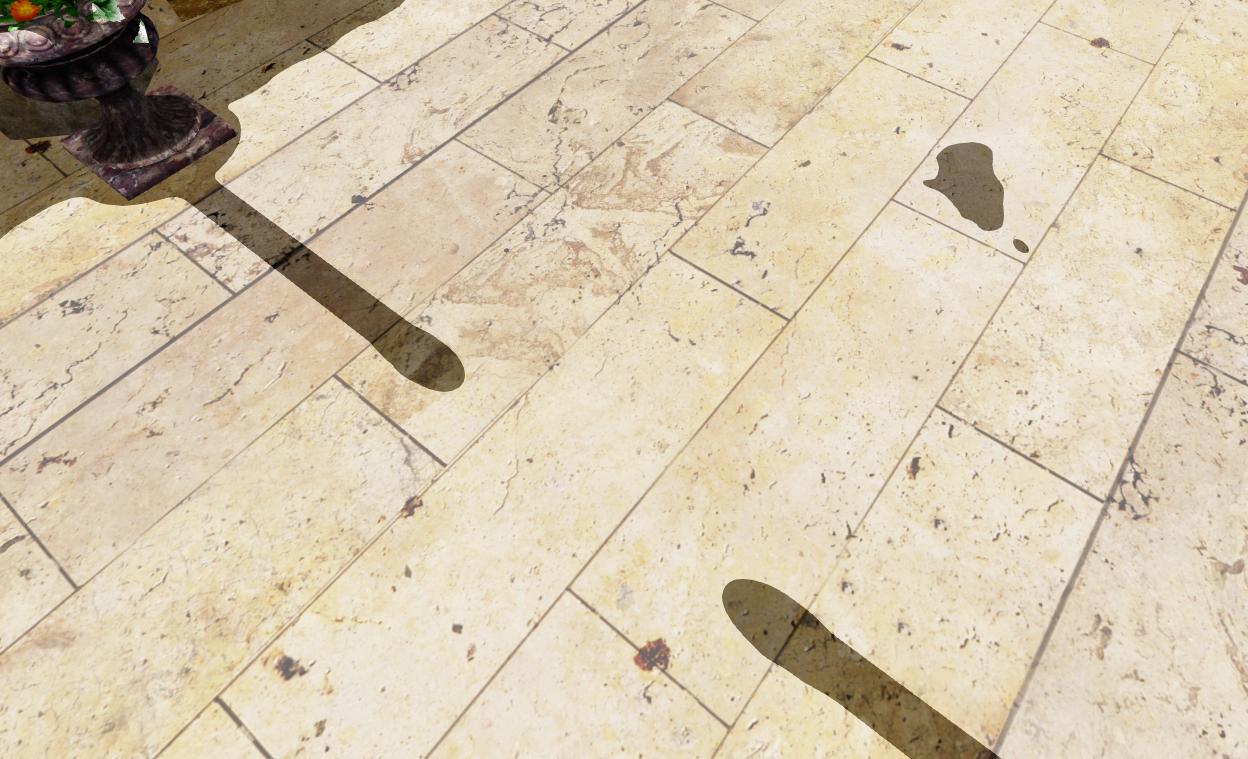

上述操作的结果与预期相去甚远。我不是得到柔和的半影阴影，而是像锋利的阴影一样有斑点。

​

​

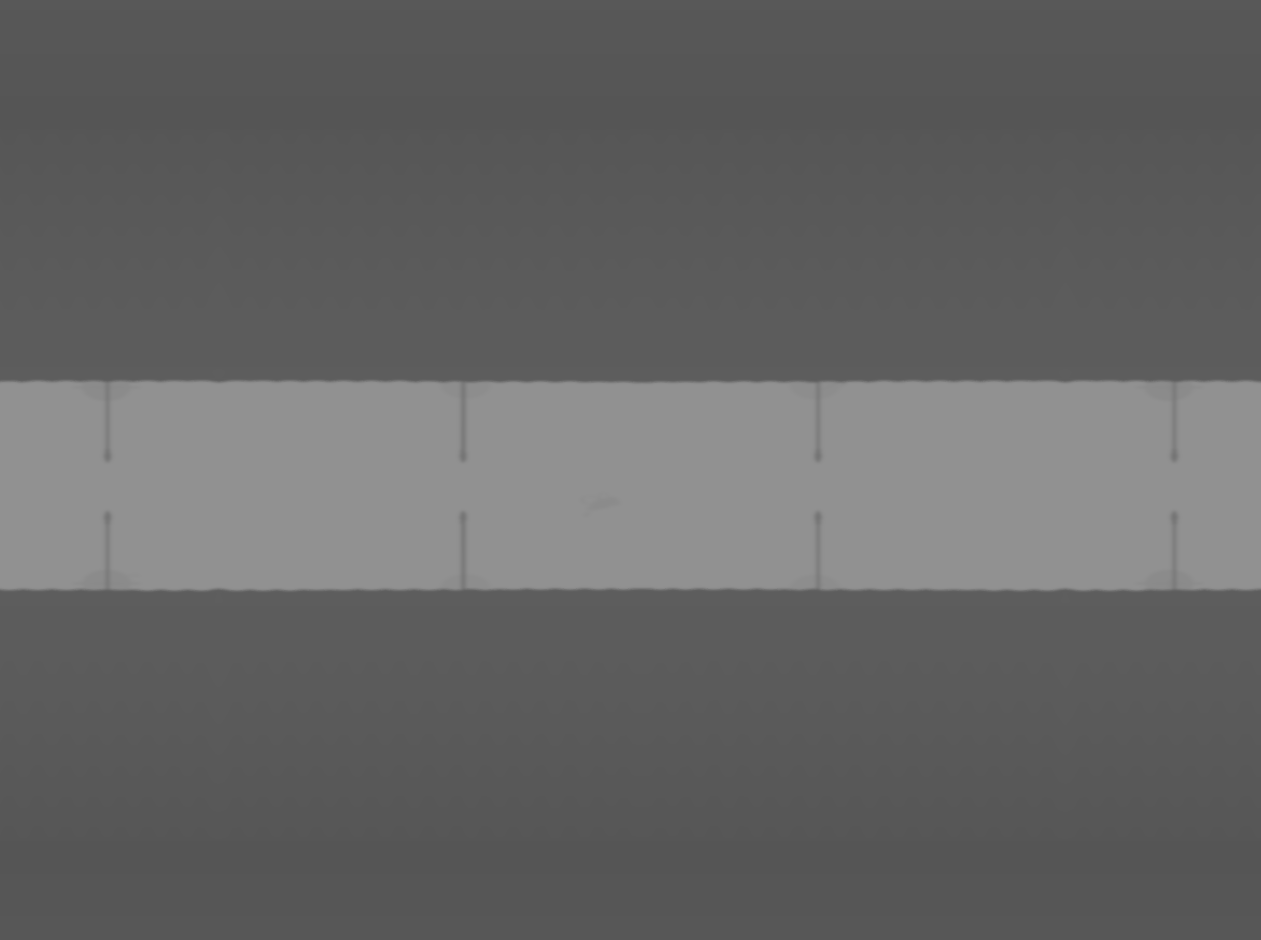

这是第一个瞬间(深度)的样子，而第二个瞬间几乎是一样的，但更暗。

​

​

我试过用最小方差，阴影核大小，高斯样本，模糊通行证..。但我还没有接近解决方案。

我有一种感觉，在上面给出的Framebuffer生成代码中设置纹理过滤参数时，我可能做错了什么。

我最后的问题是：

1. 我对VSMs的实现是否不正确？
2. 为什么我看不到柔软的半影？
3. 对于我的纹理是如何过滤的，我没有很好的感觉，在Framebuffer生成代码中有什么问题吗？

Answer 1

所以，我解决了这个问题。

实现是非常好的，但是ReduceLightBleeding的最小方差和数量参数需要调优。

我发现，减小最小方差参数会使阴影更加柔和，但会大大增加轻出血。为了消除这种副作用，我们可以在低于某个阈值时将p_max值调到0，否则就会在0到1之间重新增加。这正是ReduceLightBleeding函数所做的，在上面链接的同一个站点中也有描述。但是，在ReduceLightBleeding中增加数量参数会使阴影看起来像斑点，这可以在我上面发布的截图中看到。

我设法调整了最小方差和轻微的减少出血量，以找到一个最佳的地点。然而，我永远也无法完全摆脱这件艺术品。

方差阴影映射的一个更好的选择是它的扩展- 指数方差阴影映射。

我不太理解数学，但我仍然很容易地实现了它。在gamedev.stackexchange上查看这个问题以获得提示- EVSM。

ESVM通过将出血减少到不能被注意或忽略的程度，做了很好的工作。
