计算两个数据集之间的差距(熊猫、matplotlib、fill_between已经使用)

Question

我想请教一下，如何计算熊猫数据库中两个数据集之间的距离。理想情况下，我希望在绘图中写入这些gap值，并且，如果可能的话，将它们包含到dataframe中。下面是我简化的dataframe示例：

import pandas as pd
d = {'Mean-1': [0.195842, 0.295069, 0.321345, 0.773725], 'SEM-1': [0.001216, 0.002687, 0.005267, 0.029974], 'Mean-2': [0.143103, 0.250505, 0.305767, 0.960804],'SEM-2': [0.000959, 0.001368, 0.003722, 0.150025], 'Atom Number': [1, 3, 5, 7]}
df=pd.DataFrame(d)
df

    Mean-1      SEM-1       Mean-2      SEM-2     Atom Number
0   0.195842    0.001216    0.143103    0.000959    1
1   0.295069    0.002687    0.250505    0.001368    3
2   0.321345    0.005267    0.305767    0.003722    5
3   0.773725    0.029974    0.960804    0.150025    7

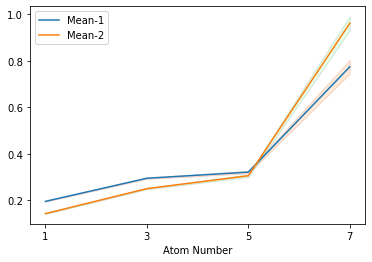

然后我画了个图，在这里我们可以看到两条线代表平均值-1和平均值-2，然后在每条线周围的阴影区域代表平均值的标准误差。这是为选定的原子数所做的。

import matplotlib.pyplot as plt

ax = df.plot(x='Atom Number', y=['Mean-1','Mean-2'])

y_1 = df['Mean-1']
y_2 = df['Mean-2']
x = df['Atom Number']

error_1 = df['SEM-1']
error_2 = df['SEM-1']

ax.fill_between(df['Atom Number'], y_1-error_1, y_1+error_1, alpha=0.2, edgecolor='#CC4F1B', facecolor='#FF9848')
ax.fill_between(df['Atom Number'], y_2-error_2, y_2+error_2, alpha=0.2, edgecolor='#3F7F4C', facecolor='#7EFF99')
plt.xticks(x)

​

​

我想进一步做的是计算每一个残余物的间隙。的空白是，因此空间中的线条和阴影区域(SEM)不重叠。同时也想知道我是否能以某种方式打印出图中的间隙值？并将它们保存到列中。谢谢你的建议。

Answer 1

这不是一个紧凑的解决方案，但是您可以尝试这样的方法(检查事情的顺序)。计算所有位置(y_i和上、下限)。

import numpy as np
df['y1_upper'] = y_1+error_1
df['y1_lower'] = y_1-error_1
df['y2_upper'] = y_2+error_2
df['y2_lower'] = y_2-error_2

这给

    Mean-1     SEM-1    Mean-2     SEM-2  Atom Number  y1_upper  y1_lower  \
0  0.195842  0.001216  0.143103  0.000959            1  0.197058  0.194626
1  0.295069  0.002687  0.250505  0.001368            3  0.297756  0.292382
2  0.321345  0.005267  0.305767  0.003722            5  0.326612  0.316078
3  0.773725  0.029974  0.960804  0.150025            7  0.803699  0.743751

   y2_upper  y2_lower
0  0.144319  0.141887
1  0.253192  0.247818
2  0.311034  0.300500
3  0.990778  0.930830

距离(间隙)的计算是不同的，这取决于y_1是否在y_2之上，反之亦然。因此，使用上、下界的条件，并使用linalg.norm计算距离。

conditions = [
    (df['y1_lower'] >= df['y2_upper']),
    (df['y1_lower'] < df['y2_upper'])]
choices = [np.linalg.norm(df['y1_lower']-df['y2_upper']), np.linalg.norm(df['y2_lower']-df['y1_upper'])]
df['dist'] = np.select(conditions, choices)

这给了我们

    Mean-1     SEM-1    Mean-2     SEM-2  Atom Number  y1_upper  y1_lower  \
0  0.195842  0.001216  0.143103  0.000959            1  0.197058  0.194626
1  0.295069  0.002687  0.250505  0.001368            3  0.297756  0.292382
2  0.321345  0.005267  0.305767  0.003722            5  0.326612  0.316078
3  0.773725  0.029974  0.960804  0.150025            7  0.803699  0.743751

   y2_upper  y2_lower      dist
0  0.144319  0.141887  0.255175
1  0.253192  0.247818  0.255175
2  0.311034  0.300500  0.255175
3  0.990778  0.930830  0.149605

正如我所说，检查订单，但这是一个可能的解决方案。

Answer 2

你想要这样的东西吗？

import matplotlib.pyplot as plt

ax = df.plot(x='Atom Number', y=['Mean-1','Mean-2'], figsize=(15,8))

y_1 = df['Mean-1']
y_2 = df['Mean-2']
x = df['Atom Number']

error_1 = df['SEM-1']
error_2 = df['SEM-1']

ax.fill_between(df['Atom Number'], y_1-error_1, y_1+error_1, alpha=0.2, edgecolor='#CC4F1B', facecolor='#FF9848')
ax.fill_between(df['Atom Number'], y_2-error_2, y_2+error_2, alpha=0.2, edgecolor='#3F7F4C', facecolor='#7EFF99')
ax.fill_between(df['Atom Number'], y_1+error_1, y_2-error_2, alpha=.2, edgecolor='k', facecolor='blue')

for i in range(len(x)):
    gap = y_1[i]+error_1[i] - y_2[i]-error_2[i]
    ylabel = min(y_1[i], y_2[i]) + abs(gap) / 2
    _ = ax.annotate(f'{gap:0.4f}', xy=(x[i],ylabel), xytext=(x[i]-.14,y_1[i]+gap/abs(gap)*.2), arrowprops=dict(arrowstyle="-"))
plt.xticks(x);

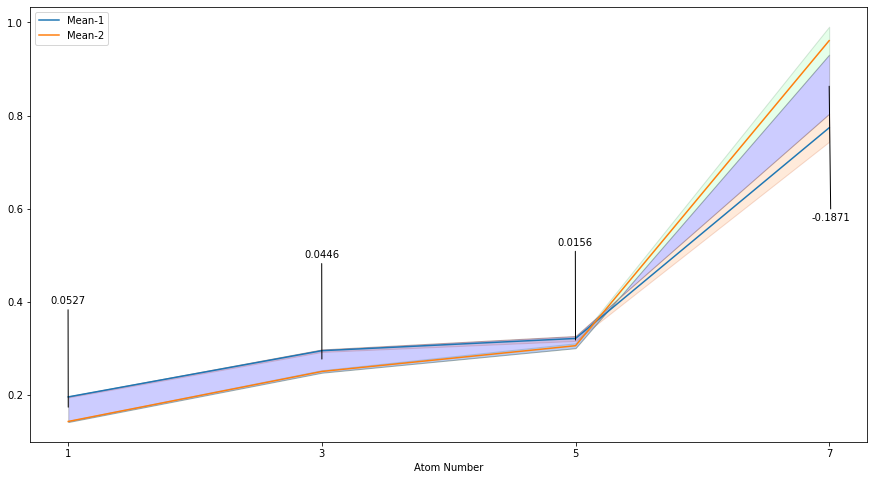

输出：

​

​
